Как правильно смонтировать водяной теплый пол?

Оглавление статьи:

Инструкция по монтажу водяного теплого пола

Редкий новый современный дом сегодня обходится без системы теплых полов. Активно используются как электрические разновидности, так и водяные. В этой же статье вы получите подробную инструкцию по монтажу водяного теплого пола своими руками с данными не просто взятыми «от фонаря», а полученными путем регулярных расчетов в специализированных теплотехнических программах. Прислушиваться к полученной информации или нет, уже решать вам. А мы приступаем к подробному инструктажу!

Теплый водяной пол. Стоит ли делать сегодня?

Если лет 10 тому назад толковых специалистов по монтажу водяного пола в частном доме было найти довольно проблематично, то сегодня ситуация в корне иная. Практически каждая мало-мальски толковая бригада без проблем справится с монтажом. Особенно если ей предоставить толковую инструкцию. Само собой в остальные особенности отопления их лучше не посвящать, но на раскладке труб вы вполне можете сэкономить.

Теплый пол безусловно стоит монтировать в своем доме, если позволяет бюджет и сама конструкция дома. За счет равномерного распределения тепла создается приятный микроклимат в доме и большинстве случаев исключительно теплых полов хватает для обогрева дома. С чего же стоит начать монтаж?

Заложите полы в проект

Первым шагом рекомендуем еще на этапе проекта учесть наличие системы водяного пола в вашем доме. Для этого нужно дать четкую инструкцию проектировщику, чтобы он учел необходимые высоты у потолков и дверных проемов. Закладывать в идеале нужно минимум 14 см дополнительной высоты. По возможности пусть так же заложит схему установки теплого пола, чтобы было ясное понимание, как его правильно сделать.

Частой проблемой невозможности грамотного монтажа пола как раз и являются неучтенные моменты по высоте.

Подготовьте основание

В идеале в качестве основания нужна черновая стяжка, которую нужно привести в ровное состояние. А именно сбить бугры и наплывы, если они образовались в ходе заливки. Нужно это для того, чтобы вы в дальнейшем без труда могли уложить пенополистирол. Иначе он будет «гулять» и неплотно прилегать к поверхности.

В принципе можно укладывать пирог теплого пола и на грунт, но при этом его нужно тщательно утрамбовать, чтобы не было просадки того же полистирола.

Гидроизоляция

С гидроизоляцией дела обстоят не столь серьезно. Ее в принципе можно не делать и в редких инструкциях по устройству и монтажу теплого пола о ней идет упоминание. Здесь совет скорее из разряда местоположения вашего дома. Если наблюдаются какие-то проблемы с поступлением воды, то по уму гидроизоляцию надо бы сделать еще на этапе строительства.

Сама же система теплого пола под стяжкой не дает течи, если вы осознанно не проткнете его чем-нибудь.

Укладка теплоизоляции

После подготовки основания следующим шагом будет укладка теплоизоляции. В качестве основного теплоизолятора выступает пенополистирол. Использовать вы можете любую марку, главное чтобы соблюдалась плотность в районе 30-35 кг/м3.

По нашему опыту, чем толще вы положите пенополистирол, тем лучше. Особенно на первом этаже. Минимально рекомендованная толщина составляет 5 см. Но и при ней наблюдаются потери тепла вниз, хоть и несущественные. Если есть возможность уложить 10 см на первом этаже, то лучше так и сделать. Желательно так же листы пенополистирола склеить между собой (если используете два слоя). Для этого у каждого бренда вместе с теплоизоляцией зачастую продается и специальный клей.

Если вы используете полистирол с бобышками, то после можно сразу приступать к укладке теплого пола. Если же нет, то читаем дальше

Укладка полиэтилена

Есть множество сторонников и противников укладки полиэтилена на пенополистирол. Кто-то считает это бессмысленной тратой денег, кто-то наоборот укладывает полиэтилен для дополнительной пароизоляции и избегания контакта с щелочной средой стяжки.

Наш совет будет таков: Если есть возможно уложить полиэтилен, воспользуйтесь ею.

Демпферная лента

На этом этапе инструкции по монтажу и устройству мы рекомендуем проклеить по периметру стены, где будут водяные теплые полы, демпферную ленту. Она служит для компенсации теплового расширения стяжки.

Все тела имеют свойства расширятся. Тоже самое касается и стяжки. Если не учесть это расширение, то стяжка может потрескаться, либо вздуться.

Высота ленты обычно не превышает 10 см. Проклеиваете ее, либо крепите к стене. Заливаете стяжку и лишнее отрезаете

Укладка армирующей сетки

После всех процедур, на полистирол укладывается армирующая сетка. Но служит она уже не для армировки, а для того, чтобы можно было без труда крепить трубу. Само собой если вы пользуетесь другими способами крепления трубы, то сетку вам укладывать не нужно, а нужно сразу приступать к раскладке контуров пола. Но если же вы укладчик-любитель или альтернативных вариантов нет, то проще сетки ничего не найти.

Подбирать ее следует с размером ячейки того шага, который вы будете чаще всего использовать при раскладке (о шаге ниже). По опыту можем сказать, что толщина прутка в 4 мм для укладки теплого пола в частном доме будет идеальной. При такой толщине и сетка лежит спокойно на изоляции и крепить ее нужно не так часто.

Постарайтесь найти максимально ровную сетку. Ведь чем ровнее сетка, тем точнее будет ваша укладка пола.

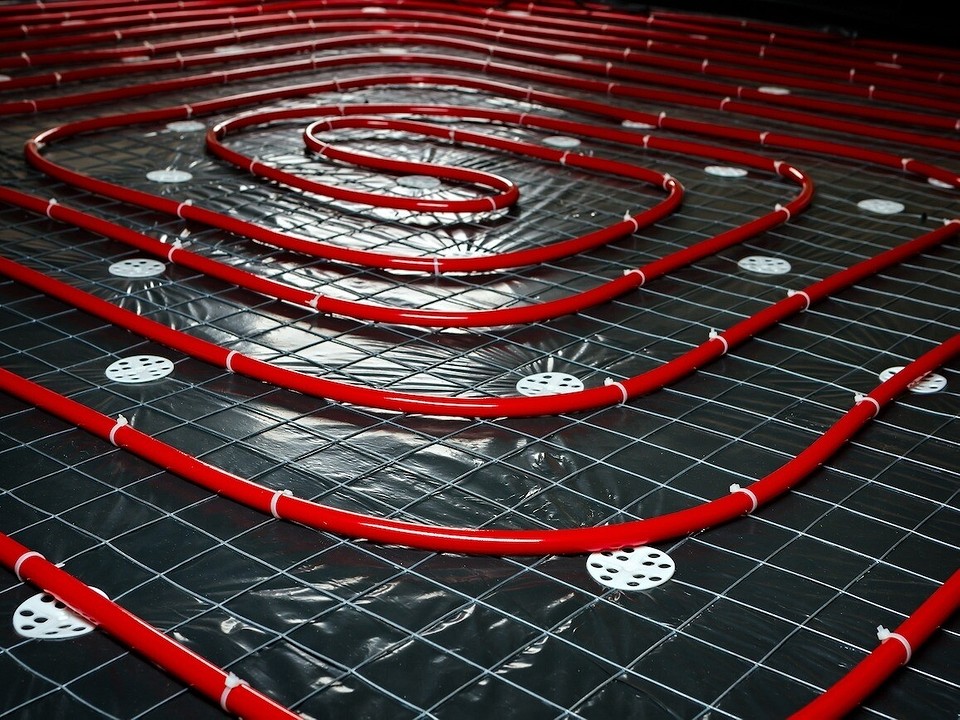

Укладка трубы теплого пола

Это самая интересная часть нашей инструкции. Укладывать водяной теплый пол можно несколькими способами. Про них и поговорим ниже.

Способ укладки спираль или улитка

Самый популярный и разумный способ раскладки теплого пола. Позволяет достичь равномерного распределения тепла в каждом контуре за счет того, что трубы чередуются по принципу одна теплее, другая холоднее. Если вы посмотрите на проектные схемы водяного пола, то там как раз чаще всего отображают улитку.

Раскладываются довольно просто. Сначала вы по периметру помещения (или условного контура) начинаете раскладывать трубу, заворачивая все ближе и ближе к центру. При этом нужно оставлять пространство для того, чтобы в дальнейшем из центра вернуть трубу к основанию периметра и затем уже подключить ее к обратке коллектора.

Поэтому, если шаг укладки у вас составляет 15 см, то начинаете вы раскладывать контур с шагом 30 см до центра, а затем возвращаете трубу как раз между разложенными ранее трубами и шаг получается уже 15 см. Звучит сложно, но картинка отражает суть понятнее.

Рекомендуем в большинстве случаев придерживаться именного этого способа укладки.

Способ укладки змейка

Этот способ укладки менее равномерно прогревает пол, но идеально подходит для использования в небольших пространствах. Часто применяется в ситуации, когда вы раскатали контур улиткой и вам этим же контуром нужно захватить часть небольшого пространства. Тогда вы уже прибегаете к монтажу змейкой.

Есть так же способ укладки теплого пола «двойная змейка». Этот вариант по распределению тепла близок способу «спираль». Его так же можно применять в практике

Шаг укладки трубы теплого пола

Расстояние между трубами теплого пола может быть в целом любым, при условии, что оно грамотно просчитано в проекте. У нас бывают местами шаги и по 25-30 см и с таким шагом помещение отлично прогревается.

Но если у вас проекта отопления нет (что чаще всего и происходит), то укладывать трубу теплого пола нужно с шагом 15 см в основных зонах дома, а в краевых (около наружных стен) нужно усиливать шагом 10 см. В подавляющем большинстве сценариев данного шага хватит за глаза

Длина контура теплого пола

Длина трубы теплого пола может быть опять же любой, если эта длина рассчитана в проекте. В ином случае придерживайтесь размера контура в 80-90 метров. Если длина будет превышена, то ничего страшного. Но лучше все же не превышать. Так же старайтесь рассчитать контуры теплого пола так, чтобы они были схожи по длине. Тогда и балансировать их не придется.

Диаметр трубы теплого пола

Вы удивитесь, но вы можете использовать так же и любой диаметр трубы, но 16 мм вам уже хватит за глаза. При всем при этом с небольшой трубой довольно просто работать. К другим диаметрам смысла прибегать не видим.

Опрессовка полов

Важный пункт в нашей инструкции. После того, как уложите трубу, все контура нужно опрессовать. Делается это для того, чтобы убедиться окончательно в герметичности труб и отсутствия в нех деффектов.

Опрессовать систему можно как воздухом, так и водой. Если вы уверены, что до зимы въедете в дом, то можно прибегнуть к опрессовке водой. В иных случаях следует опрессовывать воздухом. Давление закачивайте в районе 4 бар и наблюдайте за его «удержанием». Если немного давление спадет, то ничего страшного. Зачастую это связано с изменением температуры. Но если спад будет существенным, то следует искать место утечки.

Читать также:
Белый налет на кирпичной кладке

Заливка стяжки

После того, как с трубой будет покончено, следует приступать к заливке стяжки. Стяжку лучше использовать «мокрую», ведь она имеет наибольшую теплоотдачу. Марка бетона может использоваться м200-м300.

Перед заливкой стяжки рекомендуем уложить армирующую сетку поверх трубы для дополнительной армировки.

Заливать стяжку многие производители рекомендуют минимум 5 см от верха трубы. Зачастую льют 7-8 см. Если вы будете заливать меньшим слоем, то у вас может возникнуть эффект «зебры». Это когда явно ощущаются холодные и теплые участки на чистовом покрытии.

После того, как залили стяжку, теплыми полами нельзя пользовать в течении 3 недель. Стяжка должна равномерно просохнуть. После вы уже полноценно можете пользоваться водяным полом.

В итоге, если вы с умом подойдете к нашей инструкции, то теплые полы с таким устройством будут радовать вас в вашем доме не один десяток лет. Надеюсь этот материал был вам полезен. Не забудьте ознакомиться и с другими!

Как сделать водяной теплый пол в частном доме

Пол с подогревом относят к категории отопительной системы дома. Водяной теплый пол поддерживает комфортную температуру на поверхности, компенсирует потери тепла через основание строения. Способ может применяться как единственный источник тепла в помещении или дополнять радиаторную систему. Используют термостаты и регуляторы, чтобы подобрать степень нагрева.

  1. Что собой представляет водяной теплый пол
  2. Основные составляющие системы
  3. Принцип работы
  4. Требования к помещению
  5. Сфера применения
  6. Варианты схем укладки
  7. Выбор и подготовка труб
  8. Материалы изготовления труб
  9. Расчет количества
  10. Комплектующие
  11. Подготовка основания
  12. Технология монтажа

Что собой представляет водяной теплый пол

Трубы с водой распределяют по полу и подключают к местной или центральной отопительной магистрали. Конструктивные технологии изготовления позволяют использовать теплый пол в разных сооружениях.

В квартирах многоэтажек такое отопление разрешено устанавливать через специальные теплообменники. Они позволяют использовать энергию центральной магистрали так, чтобы не изменить гидравлическую целостность отопительной системы всего дома.

Последние разработки позволяют выполнять электро-водяные теплые полы с упрощенным вариантом подключения:

  • система не подсоединяется к отопительному котлу;
  • нагревательные детали располагаются внутри на протяжении труб;
  • нет необходимости подключать циркуляционную помпу, т. к. вода греется равномерно вдоль трубы;
  • система поставляется с трубами, наполненными теплоносителем с нагревателем.

Электро-водяной вариант подключают посредством терморегулятора к сети с напряжением 220 В. Прибор автоматически координирует показатели температуры. Для каждого помещения такие системы рассчитывают по длине, учитывая общую квадратуру комнаты. Можно прогревать пол только в одном помещении и не тратить энергию на всею систему.

Основные составляющие системы

Теплоотражающие и формирующие материалы:

  • Фольга для отражения тепла, передачи инфракрасных лучей непосредственно в комнату.
  • Пенополистирольный утеплитель для прокладки и фиксации труб с требуемым промежутком друг от друга. Магистраль теплого пола должна быть выставлена максимально точно для эффективной работы.
  • Лента демпферная, чтобы устанавливать на стыке пола и стен по периметру помещения. Материал поможет компенсировать движение от расширения при нагревании, сужения в случае остывания.

Для стяжки приобретают специальные пластификаторы, чтобы она не трескалась при расширении. Также понадобится фиброволокно, которое подмешивают в состав раствора.

Конструктивные элементы системы:

  • трубы для теплого пола;
  • коллекторный блок (гребенку) с клапанами регуляции и расходомерами;
  • скобы, крючки для фиксации элементов теплотрассы;
  • фитинги соединительные для труб;
  • циркуляционную помпу.

Следует использовать только качественные детали, так как залитый стяжкой теплый пол нельзя изменить, переделать. Его можно только демонтировать вместе со стяжкой.

Принцип работы

Энергоноситель (вода или антифриз) в магистрали нагревается от котла. Если есть смешивающий узел, теплоноситель соединяется с тем, что идет из обратного контура. Жидкость нужной температуры поступает в ветку теплого пола, которая забетонирована в стяжке на перекрытии.

Особенности работы системы:

  • вода в контуре пола греется до 20-25°С в межсезонье, допускается подогрев до 50-55°С в холодное время года;
  • нагревание свыше указанной предельной температуры не допускается, может быть разрыв стяжки и трубы;
  • рекомендуется теплоизоляция перекрытия, чтобы снизить потери тепла на нагрев стяжки;
  • в хорошо изолированном помещении разница нагрева между первичной и обратной веткой составляет 5-10°С.

Двигаясь по трубам под действием насоса, вода передает тепло стенкам коллекторов, затем — бетонному основанию. Оболочки труб обычно имеют толщину не больше 2 мм, поэтому сопротивления этому процессу не оказывают.

Бетон обладает высокой теплопроводностью, поэтому тепловая энергия равномерно распределяется по массиву стяжки, передается напольному покрытию.

Циркуляционная помпа делает подачу непрерывной.

В коллекторном узле есть запорные краны на каждой трубе для перекрытия системы. Гребенка водяного пола сконструирована в виде трубки с несколькими выводами для подсоединения труб посредством фитингов. Коллекторный узел подсоединяют к крану, размещенному на выводе разветвителя. Там же есть сливной вентиль и воздухоотводчик для устранения воздушных пробок, слива энергоносителя при ремонте.

Байпас на коллекторе перенаправляет поток воды от подающей к обратной ветке, если расход через гребенку уменьшится ниже критического значения. Так сохранятся гидравлические показатели системы независимо от задействования сервоприводов или термостатов.

Требования к помещению

Прежде чем сделать проект и монтаж водяного теплого пола, рекомендуется составить тепловую карту постройки. Схема поможет найти энергетические потери в отдельных комнатах и по всему дому. Убытки тепла не должны превышать 100 Ватт/м², в противном случае перекрытия, полы, стены потребуют дополнительного утепления.

Особенности расположения труб в помещениях:

  • трубы не располагают под габаритными предметами, например, диванами, кухонной стенкой, ванной;
  • конструкция должна занимать не меньше 70% от общей квадратуры пола, чтобы получить максимальную теплоотдачу.

Лучше делать укладку теплого пола на этапе строительства здания и монтажа плит перекрытия, так можно достичь экономии энергии на 35-40%.

Водяные полы ставят в эксплуатируемых комнатах, учитывая ряд условий:

  • потолки не должны быть низкими, т. к. стяжка с трубами заберет по высоте от 8 до 20 см;
  • дверные проемы — не ниже 2,1 м;
  • прочность половых конструкций должна выдержать будущую бетонную или цементно-песчаную стяжку.

В комнате стены оштукатуривают, в оконных проемах ставят заполнения. Поверхность пола не должна иметь уклон и неровности более 5 мм, чтобы не допустить завоздушивания системы. На балконе полы с подогревом ставят, если окна застеклены, а стены утеплены.

Сфера применения

Водяные полы с подогревом монтируют:

  • в домах многоэтажного сектора;
  • на дачах, в коттеджах, частных постройках;
  • в торговых центрах, магазинах;
  • в спортивных сооружениях и культурно-социальных помещениях;
  • для подогрева стадионного поля, спортплощадки;
  • в конструкции подъездных путей, дорог, ангаров, других зданий и сооружений разного назначения (в качестве системы снеготаяния).

В многоквартирных домах традиционные водяные полы устанавливать запрещено. В центральной системе слишком большое давление и горячая вода, которые не годятся для системы. Любые сбои приведут к протеканию и затоплению соседей снизу. Применяют специальные теплообменники для снижения температуры и напора.

Чаще полы ставят под керамическую плитку, кафель, ламинат, бетонные и цементно-песчаные стяжки. Ковролин, линолеум, дерево плохо передают тепло, поэтому поверхность не нагревается.

Теплый водяной пол в частном доме: схемы, правила устройства + монтажный инструктаж

Отлаженная система отопления – залог комфортного проживания в доме без оглядки на погодные условия. Наряду с традиционной радиаторной технологией устройства отопительного контура активно применяют систему теплого водяного пола. Ее монтаж трудоемок и финансово затратен, но такой вариант отопления полностью окупается за 5 лет.

Чтобы как-то сэкономить, многие обустраивают теплый водяной пол в частном доме самостоятельно. Согласитесь, идея получения эффективного отопления с минимальными капиталовложениями очень привлекательна, не так ли? Однако ее реализация требует от исполнителя определенных знаний и умений.

Мы предлагаем к рассмотрению подробный материал по обустройству водяных теплых полов. В статье изложены правила проектирования, приведены советы по выбору комплектующих системы, а также описан пошаговый ход выполнения работ по укладке, подключению и запуску водяного контура.

Условия монтажа водяного пола

Устройство дополнительного обогревательного контура рекомендуют включать в проект еще до начала строительства – так проще производить расчеты.

В готовом новом доме или здании, где давно функционирует радиаторная система, монтаж водяного пола также возможен, но при определенных условиях.

Если желание утеплить пол возникло после возведения дома, следует установить, подходит ли здание для этого. Одно из главных условий – заранее выполненная теплоизоляция дома, так как теплопотери выше 100 Вт/м² сделают монтаж пола бесполезным.

Обратите внимание на высоту потолков: монтажный «пирог» с трубами отнимает около 15 см, а то и больше от общей высоты комнаты. После внедрения системы должны сохраняться габариты дверных проемов, высота от 210 см и более.

Если дом новый, то перед началом монтажа необходимо полностью закончить строительство – возвести стены и потолок, вставить окна, произвести оштукатуривание.

Правила проектирования и сборки

Решение выбрать именно водяной пол, а не требующий скрупулезного монтажа электрический аналог, оптимально для систем отопления на газовых котлах.

Такие схемы признаны наименее энергозатратными, максимально эффективными и недорогими в эксплуатации. Варианты с твердотопливными котлами также допустимы.

Безупречная работа системы возможна только при двух условиях: профессионально выполненных проектных расчетах и грамотно проведенном монтаже.

Следовательно, первыми шагами на пути к устройству водяного теплого пола на даче или в частном доме являются разбор конструкции, выбор материалов, составление проекта.

Нюансы устройства теплого пола

Конструкция возведения водяного пола сложна и проста одновременно. Она многокомпонентна по составу, поэтому главное – соблюсти порядок укладки всех слоев.

Каждый элемент «пирога» выполняет особую функцию. Основанием для конструкции служит грунт или бетонная плита. На него укладывают тонкую пленку (но не менее 0,1 мм толщиной) – обычный полиэтилен или более дорогой аналог.

Затем покрывают пол теплоизоляционным материалом. Один из лучших вариантов – экструдированный пенополистирол – прочный, относительно недорогой, с низкой теплопроводностью.

  • плотность – от 40 кг/м³;
  • толщина – от 300 мм.

Главный слой – цементная заливка, внутри которой будут располагаться трубы с теплоносителем. В раствор добавляют пластификаторы, чтобы сделать его более подвижным и удобным для укладки.

Для прочности стяжку усиливают армирующей сеткой с ячейкой 50*50 мм или более крупной 100*100 мм и толщиной стержня 3-5 мм.

От выбора финишного покрытия будет зависеть тепловой режим, который можно регулировать автоматически или вручную посредством смесительных узлов – коллекторов.

Каких принципов укладки придерживаться?

Сначала требуется произвести расчеты. Это отдельная и сложная тема, однако для самостоятельных быстрых подсчетов можно воспользоваться онлайн-калькулятором, забив в нужные графы индивидуальные параметры.

Если теплыми полами занимается строительная компания, то и расчетные операции производят ее специалисты.

В качестве расчетной основы берутся стандартные проверенные цифры, которых необходимо придерживаться вне зависимости от способа укладки и конкретных условий монтажа.

Обычно для монтажа применяют PEX трубы, которые укладывать ближе, чем 10-15 см друг от друга не получится, так как велик риск заломов. Если тепловая нагрузка на пол небольшая, например, многие любят отдыхать в прохладных спальнях, то допускается шаг раскладки до 60 см.

Еще несколько полезных советов:

  • один контур не распределяют на два помещения;
  • для помещения 35-40 м² недостаточно 1 контура, минимум – 2;
  • одна сторона контура – не более 8 м;
  • демпферная лента компенсирует деформацию при тепловом расширении.

Бывают и исключения. Например, если туалет и ванная невелики по площади и находятся по соседству, то для их обогрева достаточно одного водяного контура.

Способы монтажа водяных контуров

Давно придуманы наиболее эффективные виды монтажа труб – «улитка» и «змейка», поэтому экспериментировать с устройством контуров не придется.

«Змейка» – самый простой для воплощения вариант. Минус его – большая разница температур теплоносителя на входе/выходе. Следует учитывать, что вторая половина контура будет отдавать меньше тепла.

«Улитка» равномерно распределяет тепло по всему помещению, но она сложнее в исполнении. Если владельцы не желают делить комнату на теплую и прохладную зоны, то лучше использовать именно этот способ.

Для экономии труб и повышения энергоэффективности часто используют комбинацию двух вариантов: в центре укладывают «улитку», вдоль стен – «змейку». Если правильно расположить петли и рассчитать шаг укладки, то температура пола будет максимально комфортной для жильцов.

Грамотно выбираем материалы

Теплые водяные полы заливаются стяжкой, а это значит, что их планируется эксплуатировать не годами, а десятилетиями.

С учетом длительного срока использования к выбору материалов следует подходить ответственно: исключить дешевую и неликвидную продукцию, отобрать качественные трубы, утеплитель, крепежи с максимальным сроком службы.

№1 — подбираем оптимальный вариант труб

Сейчас используются два вида труб — PE-X и PERT, оба изготовлены из сшитого полиэтилена. Преимущество у изделий PE-Xa, так как благодаря 85-процентной плотности сшивки они обладают эффектом памяти.

Полезный эффект заключается в том, что растянутые теплоносителем с высокой температурой или деформированные трубы всегда возвращаются в изначальное положение.

Применение труб PERT оправдано, если в стяжке будут находиться цельные отрезки, а фитинги установлены только для крепления к коллектору.

Опытные строители не рекомендуют применять композитные трубы с алюминиевой фольгой – всегда существует риск отслоения металлизированного слоя. Если нужна максимальная надежность и изолированность, то лучше использовать продукцию с усилением из поливинилэтилена, расположенным внутри изделий.

Строительные компании обычно работают с проверенными производителями, отвечающими за эксплуатационные качества своей продукции. Хорошо себя зарекомендовала продукция раскрученных марок Rehau и Valtec, а также менее известных Tece, KAN, Uponor.

Подробнее о выборе труб для укладки водяного теплого пола читайте в этой статье.

№2 — определяемся с утеплителем

Основное назначение утеплителя – отделить стяжку с трубами от основания, чтобы отдача тепла проводилась вверх, а не уходила напрасно в землю. Теплоизоляционный слой обязателен, без него монтаж теплого пола теряет смысл.

Сейчас применяют два вида подложки, так как остальные проигрывают им по всем показателям. Это экструдированный пенополистирол в виде плит и профильные маты из пенополистирола с монтажными выступами.

Плиты ЭППС удобны для монтажа и имеют стандартные размеры: 600*1250 мм, 500*1000 мм. Толщина – от 20 до 100 мм, выбор ее зависит от необходимой степени утепления. Благодаря крепежным боковым пазам на стыках соседних плит не возникают зазоры.

Как определить необходимую толщину утеплителя? Все зависит от условий укладки в конкретном частном доме: на грунт кладут 10-сантиметровые плиты, над подвалом или цоколем достаточно 5 см, а если внизу расположено отапливаемое помещение, то достаточно 3-сантиметровой теплоизоляции.

Для крепления плит к полу используют тарельчатые дюбели, а для фиксации труб – гарпун-скобы. Расстояние между соседними скобами – от 30 см до полуметра, в местах поворотов трубы – 10 см.

№3 — покупаем комплектующие для коллектора

Центр распределения теплоносителя и пункт контроля функционирования теплого пола – коллекторно-смесительный узел. С его помощью направляют горячую воду из магистрали в отдельные контуры, следят за расходом теплоносителя, регулируют температуру.

В сборе коллекторы не продаются, так как каждая система имеет свои особенности. Покупку комплектующих лучше поручить специалистам, а для самостоятельного приобретения следует помнить обо всех необходимых элементах:

Водяной тёплый пол: конструкция и особенности установки

Специалисты подтвердили, что наиболее комфортно человек чувствует себя, когда температура воздуха внизу достигает значений 22-22 °С, а на уровне головы 18-20 °С. Такое распределение лучше всего обеспечивает именно напольное отопление. Грамотно спроектированная конструкция позволяет сэкономить до 20% энергоресурсов. Равномерный нагрев периметра всего перекрытия исключает образование концентрированных потоков, препятствует возникновению сквозняков. Поскольку радиаторы и стояки из комнаты убираются, у архитектора и дизайнера появляются возможности для новых планировочных решений. Немаловажно также и то, что существенно облегчается уборка помещений. Впрочем, у водяного теплого пола есть и свои минусы. Рассказываем обо всем по порядку.

Все об установке и эксплуатации водяного пола

Особенности водяного теплого пола

Существует несколько способов подогрева со стороны перекрытия. Сложно сказать, имеет ли гидравлическая схема преимущества перед инфракрасными тонкими излучателями, спрятанными под ламинат, если использовать ее в городской квартире. К явным недостаткам при таком сравнении можно отнести небольшую эффективность. Трубы, скрытые под стяжкой, служат лишь вспомогательным средством. В регионах с мягким климатом их вполне достаточно для создания комфортных условий, но в холодную зиму, чтобы прогреть воздух, необходим стандартный радиатор.

Еще одна особенность — необходимость в установке котла, нагревающего жидкость, которая течет в каналах над перекрытием. Его монтаж возможен не только в частных домах, но для квартир существует электрический аналог трубопровода, отнимающий меньше пространства и не требующий установки громоздкого оборудования. Один из факторов — возможность протечки контура и затопления соседей. Снизить риск поможет гидроизоляция перекрытия.

В многоквартирных домах водяные теплые полы категорически запрещается запитывать от системы центрального отопления. В этом случае в схему включается теплообменник, передающий температуру при контакте с коммуникациями в квартире. К ним относятся не только радиатор и стояк, но еще и ГВС. Следует заметить, что эта схема не отличается высокой эффективностью, если сравнивать ее с инфракрасной пленкой или электрическим контуром, скрытым под ламинатом.

В коттеджах такой способ отопления обычно является основным и закладывается на стадии проектирования. Он определяет и другие параметры, такие, например, как высота потолков, толщина перекрытий или тип используемого котла.

Принципы работы

Обогрев происходит благодаря теплоносителю — воде или другой жидкости. Он движется в трубопроводе, закрывающем всю площадь перекрытия либо его часть. Для необходимого нагрева чаще всего применяется конденсационное газовое оборудование. К нему подсоединен распределительный коллектор, от которого идет разветвленная сеть по всей площади помещения, либо по той ее части, где это необходимо. Движение носит замкнутый характер и обеспечивается обычно циркуляционным насосом. Пройдя весь путь, остывший носитель возвращается обратно в котел, и процесс начинается сначала. Регулировку удобнее производить с помощью автоматический термостатов, получающих команды от датчиков.Для аварийного слива предусматривают дополнительное устройство, например, малый компрессор или баллон для продувки сжатым воздухом.

Важное отличие от радиаторной схемы заключается в том, что за счёт увеличения излучающей поверхности исчезает необходимость в ее сильном нагрев. Чтобы радиатор смог передать свою энергию в дальний угол комнаты или кухни, он должен быть горячим. Здесь же этого не требуется, поскольку энергию излучения передает каждый квадратный метр.

Преимущества водяного теплого пола

  • некомфортное распределение температуры воздуха по объёму помещения;
  • риск случайно обжечься о батарею;
  • слишком сильные конвекционные потоки воздуха, возникающие возле батареи;
  • делать уборку под подоконником становится гораздо проще.

Отсутствие сильных перепадов хорошо и тем, что уменьшаются термические деформации отделки. Выпадает меньше конденсата, вызывающего коррозию и образование плесени в следствии повышенной сырости. Грамотно спроектированная и сконструированная система водяного отопления «тёплый пол» может прослужить 40-50 лет. Такой способ является оптимальным как по своим техническим параметрам, так и по воздействию на здоровье человека.

Проектирование

Для того чтобы правильно подобрать компоненты и технические параметры, понадобится теплотехнический расчёт.

Что включает теплотехнический расчет:

  • требуемое количество передаваемой энергии;
  • уровень теплопотерь в здании (наличие теплоизоляции, остекления балконов и т. д.);
  • температуру жидкости на входе и выходе;
  • тип и материал изделий;
  • толщину бетонной стяжки;
  • тип материала покрытия.

Исходя из этих данных, специалист вычислит пропускную способность и требуемый шаг укладки. Также мастер построит схему раскладки проводников. Это может оказаться непростой задачей, если учесть требования к проводке.

Требования к проводке:

  • не рекомендуется устраивать контуры слишком большой длины. Желательно, чтобы она не превышала 100 м, так как это стандартная длина для рулона полимерных труб диаметром 16 или 20 мм;
  • все сборные элементы должны иметь примерно одинаковую длину (плюс-минус 10%);
  • они должны проходить так, чтобы все участки пола прогревались равномерно;
  • необходимо использовать наименьшее возможное количество фитингов и соединений.

Шаг прокладки может меняться в зависимости от тепловой нагрузки. В зоне активных теплопотерь (внешние стены, окна) он делается меньше (10-15 см), а в центре комнаты — больше (20-30 см).

Схема укладки

При проектировании схемы раскладки обращайте внимание на повороты, в которых радиус изгиба не должен быть меньше минимально допустимого. Этот параметр зависит от материала, из которого изготовлен сборный элемент. Выделяют две схемы: « змейкой » и « спиралью » .

«Змейка» проще. К ней чаще прибегают непрофессиональные строители-проектировщики. Такая схема работает эффективно лишь в небольших помещениях с площадью до 10 м 2 . При увеличении размеров помещения становится заметнее разница нагрева в его разных частях. В этом случае подходит «спираль».

Примерный расчёт водяного теплого пола можно сделать своими руками, используя онлайн-калькуляторы, которые есть на сайтах крупных строительных компаний. Он поможет вам определить номенклатуру и стоимость основных компонентов. Раскладку контуров должен рассчитывать специалист.

Температура поверхности не должна превосходить определенные значения (стандарт ISO7730):

  • в жилых комнатах +26 °С;
  • в ванной +30 °С;
  • у бассейна и в подвалах +32 °С.

Чтобы голая стопа не ощущала перепада вокруг греющего контура, его шаг не должен быть более 0,35 м.

Обычно жидкость нагревается до +35 °С. Максимальное значение составляет +55 °С. Для этого приходится смешивать горячую воду, подводимую от котла, с выходящей из проводника, уже слегка остывшей. Эта операция управляется автоматически с помощью клапанов-термостатов. Именно их работа предопределяет успех или неудачу в создании желаемого климата в помещении.

Очень полезно заблаговременно подумать также о том, какой будет отделка. Для коврового покрытия потребуется повысить нагрев на 4-5 °С, а значит, поднять энергозатраты минимум на 15-25 %. Каждые лишние 10 мм толщины стяжки увеличивают потребные энергозатраты на 5-8%.

Сделайте и сохраните копию схемы с указанием всех размеров или хотя бы значения шага и положения начального витка. Это позволит не повредить каналы при перепланировках в будущем. Возьмите у проектировщика данные о расходе теплоносителя, это потом потребуется при настройках системы.

Монтаж проводите не менее, чем при 15 °С. Не следует проводить работы в холодное время в открытом помещении.

Элементы системы

Трубы

Изделия должны обладать легкостью, стойкостью к коррозии и высокой температуре. В качестве материала используется пластик и металл:

  • Сшитый полиэтилен (PEX) — хорошо переносит контакт с горячей водой и может работать при 80 °С. Как и все изделия из пластика, он не подвержен коррозии. Минимальный радиус изгиба составляет примерно десять диаметров. Улучшенными свойствами обладают PEX-трубы с защитой от проникновения кислорода. Наилучшую защиту обеспечивают пятислойные стенки. Они надёжнее трёхслойных без дополнительной внешней защиты, с которыми нужно обращаться особенно осторожно.
  • Гофрированная нержавеющая сталь — ее теплопроводность примерно в 200 раз лучше, чем у полиэтилена. Она отличается более высокой гибкостью. Так, например, у модели Neptun IWS при наружном диаметре 18 мм допустим радиус изгиба составляет 30 мм. Коэффициент линейного расширения при нагреве до 50 °С в 20 раз меньше, чем у PEX. Такие трубы для водяного теплого пола стоят дороже, при этом они белее функциональны и удобны в монтаже.
  • Термостойкий полиэтилен PERT — близок по характеристикам к PEX, но обладает меньшей термической устойчивостью. Различие становится заметным только при нагревании до 70 °С, поэтому для большинства систем этот материал подходит. Стенки должны обязательно иметь кислородозащитный слой.
  • Медь — теплопроводность этого металла в раз выше, чем у стали. Он имеет отличные показатели по гибкости и долговечности. Но из-за дороговизны применяются довольно редко.
  • Металлопластик — представляет собой трёхслойную конструкцию с внутренней прослойкой из алюминиевой фольги. Внешняя и внутренняя поверхность может быть выполнена из полиэтилена PEX или PERT. Полностью непроницаема для кислорода, устойчива к температурному и химическому воздействию. Минимальный радиус изгиба составляет примерно пять диаметров. Наибольшей гибкостью отличаются изделия, металлическая сердцевина которых выполнена без швов. Их можно многократно сгибать на участке с малым радиусом, равным трем значениям наружного диаметра.

Правила правильного монтажа водяного теплого пола своими руками

Современные частные дома и коттеджи обустраиваются более эффективным способом отопления. Водяные теплые полы представляют экономный и комфортный вид обогрева помещений.

Укладка водяного теплого пола достаточно проста и доступна каждому домашнему мастеру. Однако нужно принимать во внимание, что неполадки, возникшие на одном участке, потребуют отключения всей системы. Предстоящий ремонт имеет достаточно высокую стоимость.

Требуемое оборудование для монтажа теплого пола

Чтобы обеспечить идеальные условия обогрева помещения, требуется использование высококачественных компонентов для обустройства отопительной системы:

  • трубы, выполненные из современного материала, изготовленного с применением высоких технологий. Это может быть пластиковые или металлопластиковые изделия. Их качество должно гарантировать полную герметичность системы, легкий изгиб руками. Для сборки системы отопления нужно исключить стыковку труб, в этой конструкции должны быть использованы цельные трубы необходимой длины. Сроки эксплуатации труб и здания должны быть практически одинаковыми.

Особенными требованиями к трубам, предназначенным для сборки отопительной системы типа «водяной теплый пол» являются: стойкость к накоплению отложений на их внутренней поверхности, влияющих на состояние всей системы, включая отопительный агрегат. Стоимость этих современных изделий соответствует их качеству;

  • материалом для термоизоляции пола могут служить пенопласт, один из видов утеплителя и его модификации. Специализированный вспененный полиэтилен, терамплен, с наклеенной фольгой, имеющей разметку для равномерного размещения труб. Изоляционный слой должен иметь толщину, превышающую 22 см. Лёгкость выполнения работ обеспечена, но при этом следует учитывать высокую стоимость изделия.

Стена и нагревательные элементы должны быть изолированы демпферной лентой;

Для корректной работы водяного теплого пола, схема должны быть оснащена необходимым оборудованием:

  • коллектор из легированной стали с комплектом регулируемых расходомеров,
  • шаровыми кранами,
  • электромеханическим схема, в едином корпусе которой размещены электродвигатель, редуктор, датчик, блок управления (или сервоприводом),
  • соединительным элементом «евроконус», представляющего систему из накидной гайки, обжимного кольца и конуса,
  • насосно-смесительным блоком, для поддержания постоянной температуры в узле подачи теплоносителя,
  • шкафом для размещения коллектора с распределителем отопительного контура и узлом, предназначенным для поддержания нужной температуры в каждом помещении.

Сборка водяного теплого пола

Монтирование конструкции водяного отопления начинается с подготовки основания, на котором возводится схема, прокладки гидроизоляции и теплоизоляции, укладки труб отопления:

  • качество конструкции зависит от состояния основания, на котором предполагается его устройство. Основные требования – это его прочность, ровная и сухая поверхность;
  • укладка гидроизоляции должна производиться внахлест, с большим запасом накладки полотнищ. Необходимо также обеспечить некоторый припуск полотна на стены. Вся конструкция должна быть скреплена с помощью строительного скотча.
  • по периметру всей площади монтажа необходимо проложить демпферную ленту. Эта процедура необходима для компенсации температурных перепадов при заливке и сушке цементных смесей;
  • для более высокого сохранения тепла отопительной структуры производится укладка теплоизолирующих материалов. Терамплен обладает высокой эффективностью отражения тепла к поверхности пола.

Другими вариантами теплоизоляторов могут служить профильные прессованные плиты с конструкцией специальных углублений для укладки труб. Оптимальная толщина теплоизоляции – около 50 см. Стоимость плит значительно ниже цены терамплена.

  • в подготовленную конструкцию производится укладка труб. Для качественног теплого водяного пола допускаются пластиковые и металлопластиковые изделия высокого качества. Если схема предполагает большое количество перегибов труб, необходимо отдать предпочтение пластиковым высокопрочным трубам.

Металлопластиковые трубы обладают высоким коэффициентом передачи тепла. Прогрев пола с помощью таких изделий производится быстрее.

Основные правила сборки водяного теплого пола

Приступая к сборке конструкции своими руками, следует следовать рекомендациям и советам специалистов. Можно воспользоваться консультациями мастеров на сайтах строительных компаний. Правила, которых следует придерживаться при выполнении монтажа:

  • схема укладки труб в местах расположения внешних стен, дверей и других объектов, связанных с доступом холодного воздуха должна быть выполнена в более плотном варианте, чем в центральной части помещения. Рекомендуется выдерживать расстояние от стены до крайней трубы теплового контура не менее 12 см.;
  • шаг между трубами должен быть не менее 10 см и не более 30 см. Зазор меньший е 10 см востребует увеличения длины прокачки, следствием этого будет плохая циркуляция теплоносителя. Расстояние свыше 30 см может нарушить равномерность нагрева поверхности пола. На территории покрытия пола будут наблюдаться холодные и теплые области;
  • необходимо выполнять длину контура не более 100 метров;
  • участки трубпровода, расположенных под стыками плит теплоизоляции, помещают в металлические гильзы;
  • планирование нескольких отопительных контуров в системе теплого водяного пола, потребует расположения шкафа с управляющим коллектором в месте, не затрудняющем легкого доступа ко всем его настроечным и регулирующим элементам;
  • схема монтажа может быть выбрана пользователем на основании особенностей и назначения помещения, типа используемых труб. В любом варианте выполняется обязательная их фиксация. Это может быть применение хомутов, плит теплоизоляции со специально оборудованными пазами для крепления конструкции или комбинация вариантов фиксации.

Проверка герметичности конструкции

Выполненная сборка конструкции заканчивается её соединением к системе водоснабжения. Чтобы исключить возможность протечек готового теплого пола, нужна его предварительная проверка путем отдельной подачи воды в каждый контур системы теплого пола.

При этом происходит выдавливание воздушных пробок через специальные сливные заглушки. Эта операция необходима для того, чтобы избежать повреждения автоматических воздухоотводов из-за большой вероятности попадания в них пыли и мусора.

Опрессовка трубопровода водяного пола под двойным рабочим давлении

Собранное устройство выдерживается наполненным водой, не менее 48 часов. Более длительная выдержка схемы под давлением воды, по мнению специалистов, даёт большие гарантии безопасности её дальнейшей работы.

Самые незначительные нарушения герметизации потребуют обязательной разборки дефектного участка, устранения неполадки, тщательной сборки и повторного испытания.

Гидравлическое испытание повторяется для всей системы в том же режиме.

Финишное выравнивание пола

После испытания системы давлением воды, приступают к окончательному завершению монтажа. Последний этап всей работы – финишная заливка пола.

При использовании металлической сетки, выполняющей роль арматуры, нужно придерживаться следующих размеров сетки:

  1. сечение не менее 3 мм 2 ;
  2. размер ячеек не менее 10х10 см.
  • применение фиброволокна в качестве армирующего материала (полимерного или металлического) основано на его непосредственном добавлении в раствор бетона. Стоимость этого способа армирования несколько дороже армированной сетки;
  • чтобы выполнить финишную стяжку, используют смеси на полимерной, гипсовой или цементной основе или раствор бетона с добавлением пластификаторов, что позволяет увеличить толщину стяжки до 5 см;
  • заливают финишную стяжку с соблюдением, рекомендуемых производителями смесей, параметров температуры и влажности помещения. Это необходимо для выполнения необходимого качества работы.
  • необходимо полностью просушить финишную стяжку перед окончательным формированием пола, которое заключается в настилке выбранного декоративного покрытия.

Все работы, связанные с оформлением пола и ремонтом помещения можно выполнять, при необходимости, с действующим отоплением. При этом проверяется эффективность обогрева помещения, производится необходимая регулировка температурных параметров для каждого помещения.

Сроки службы водяных теплых полов – внушительны. Правильная эксплуатации системы позволит использовать её не менее 50 лет.

Похожие записи

Отверстие в плите перекрытия под вентиляции

Autor

Установка дефлектора вентиляции на кровле дома

Autor

Как сделать глиняный замок для фундамента?

Autor
