Усиление металлических балок перекрытия

Усиление металлических балок

Балочные опоры — это горизонтальные металлические элементы, которые рассчитаны на изгиб. Они подвергаются усиленным несущим нагрузкам, подвержены коррозии и эксплуатируются в сложных условиях, поэтому их состоянию следует уделять повышенное внимание. Необходимость усиления металлических балок перекрытия обусловлена недостаточной жесткостью сжатого элемента в плоскости, перпендикулярной действующим усилиям. В результате этого происходят не предусмотренные расчетами деформационные изменения, увеличиваются краевые напряжения и развиваются процессы деформации, что приводит к разрушению конструкции.

Усиление стальных балок выполняется как при капитальном ремонте, так и во время реконструкции сооружения, а также в процессе его перепланировки. Эту операцию проводят и с целью предотвращения аварийных ситуаций в случае обнаружения повышенного износа элементов или их чрезмерной деформации. При усилении металлических балок необходимо составить тщательный проект, который разрабатывается на основании материалов натурных обследований, включающих дефектные ведомости со схемами повреждений и предварительные оценки состояния несущих элементов здания.

Стоимость усиления металлических балок

МИНИМАЛЬНЫЙ ОБЪЁМ РАБОТ

СТОИМОСТЬ РАБОТ, ВКЛ. МАТЕРИАЛЫ

1 тонна металла

от 80 000 рублей

Усиление арматурными канатами

1 тонна канатов

от 110 000 рублей

Усиление стержневой арматурой

1 тонна арматуры

от 90 000 рублей

Технологические требования, предъявляемые к работам по усилению стальных балок

Мероприятия, связанные с усилением металлических балок, следует проводить при отсутствии временных нагрузок и при температуре окружающей среды не ниже −15 °С для обычной стали и не ниже −5 °С для сплавов кипящей плавки. Если швы необходимо усилить наплавкой, показатели напряжения в материале не должны превышать 0,8 расчетного сопротивления металла, а с поверхности необходимо обязательно удалить все дефекты.

Усиление металлических балок рекомендуется осуществлять с применением следующих методик предварительного напряжения:

• установки преднапряженных тяжей, затяжек и оттяжек;
• монтажа регулируемых распорок;
• устройства шпренгелей;
• регулировки опор путем их смещения;
• электротермическим способом;
• посредством предварительного выгиба и последующей сварки балочных профилей.

Для армируемых элементов следует использовать сталь того же класса, что и у материала восстанавливаемой конструкции. Электроды подбираются аналогичным образом. В некоторых случаях при усилении металлических балок перекрытия целесообразно использовать болтовые соединения.

Все указанные технологические нюансы полностью учитывают инженеры компании «СТЭФС». Мы осуществляем профессиональное усиление металлических балок перекрытия в строгом соответствии со строительными нормами и требованиями в отрасли. Это позволяет гарантировать высокое качество результатов и повышать экономическую эффективность работ.

Способы усиления стальных балок

Усиление металлических балок перекрытия может осуществляться местным (установкой ребер жесткости и накладок) и общим (с использованием шпренгелей, изменением опорного сопряжения) способом. Повышение несущих характеристик изгибаемых элементов достигается при симметричном расположении. При этом необходимо обеспечить надежную совместную работу нового сечения с балкой, а саму конструкцию следует защитить от коррозии и образования «мостиков холода».

Существует несколько способов усиления стальных балок:

• установка дополнительных опор;
• увеличение сечения с применением накладок и шпренгельных систем;
• изменение опорных сопряжений переводом разрезных балок в неразрезные;
• регулировка напряжений при помощи натяжных и распорных устройств.

Последние два метода усиления стальных балок считаются весьма эффективными и перспективными, поэтому всё чаще используются в инженерной практике.

Преимущества заказа усиления стальных балок у нас

Компания «СТЭФС» оказывает полный спектр услуг по усилению стальных балок. Используемые технологические решения дают возможность повысить технические характеристики сооружения при одновременном снижении временных и финансовых расходов. Сертифицированные инженеры точно рассчитают нагрузки и составят тщательный проект усиления металлических балок перекрытия в соответствии с запросами заказчика. На все работы предоставляется расширенная гарантия.

Чтобы заказать усиление стальных балок или вызвать специалиста на объект, позвоните по номеру +7 (499) 391-19-35.

УСИЛЕНИЕ МЕТАЛЛИЧЕСКИХ БАЛОК

Осуществляют увеличением сечения (выполняют их разгрузку не менее чем на 60% или устанавливают временные дополнительные опоры).

При проектировании усиления металлических балок необходимо придерживаться следующих технологических правил:

• • объем сварки должен быть минимальным;
• • сварные швы следует располагать в доступных местах;
• • необходимо по возможности избегать потолочной сварки;

. в начале производится усиление нижнего пояса, а затем верхнего.

Наиболее простой способ усиления с помощью симметричных накладкок показан на рис. 2.67.

При этом способе возникает необходимость в большом объеме потолочной сварки. При большой ширине нижней накладки можно избежать потолочных швов, однако ширина ее не должна превышать 505, в противном случае возникает значительная концентрация напряжений по кромкам балки.

Проверку прочности и устойчивости усиленной балки производят, как для цельного сечения.

Рис. 2.67. Схемы усиления балок симметричными накладками

Для повышения местной устойчивости локальных участков стенки балки устанавливают на этих участках короткие ребра жесткости, окаймляя их продольными ребрами.

Эффективным способом усиления сплошных балок являются натяжные устройства, которые обеспечивают стабильную величину предварительного напряжения, не зависящую от податливости анкеров и вытяжки затяжек. Такие способы позволяют регулировать усилие предварительного напряжения в нижнем поясе балки.

При завышении нагрузки на балку приваривают на стенке двутавра (если можно — на полке) плоские металлические накладки, балки очищают от коррозии, наносят защитное покрытие, как показано на рис. 2.68.

Если применена балка нерасчетного сечения, то ее усиливают обетонированием, как показано на рис. 2.69.

Рис. 2.68. Усиление балок плоскими накладками

Рис. 2.69. Усиление балки обетонированием

К существующей балке приваривается арматура (продольные стержни и хомуты), устанавливается опалубка и укладывается бетон. После снятия опалубки наносится слой раствора торкретированием.

Если нарушена заделка балок на опорах (в стенах), их усиливают постановкой шпренгелей, как показано на рис. 2.70.

Рис. 2.70. Усиление балки шпренгелем

К нижней полке балки приваривают тяж из арматурной стали, по середине длины вставляют и закрепляют распорку, создающую предварительное напряжение в тяже — шпренгеле. Конструкцию очищают от продуктов коррозии и наносят защитное покрытие.

Стенки балок усиливают короткими ребрами жесткости, сплошные балки усиливают, натяжными устройствами регулируют усиление предварительного напряжения в нижнем поясе балки.

Усиление ферм осуществляют подведением новых конструкций, введением дополнительных элементов решетки, изменением конструкции и увеличением сечений отдельных элементов (выбор зависит от причин, вызвавших усиление). Усиления верхнего пояса ферм можно добиться за счет включения в его работу железобетонных плит покрытия.

Погнутость стержней решетки исправляют увеличением сечения решетки, или устанавливают предварительно напряженные элементы, увеличивают несущую способность — установкой третьего пояса (шпренгельной системы) в пределах высоты фермы или путем его закрепления в нижних опорных узлах, а также надстройкой висячих (вантовых) систем.

Усиление соединений сварных швов выполняют увеличением их длины. Наращивание швов производят электродами Э-42, Э-42А диаметром не менее 4 мм при силе тока 220 А со скоростью, при которой за один проход размер катета не превышает 8 мм.

Усиление заклепочных соединений осуществляют высокопрочными болтами с предварительным напряжением.

Усиление металлических балок и прогонов производственных зданий

Металлические балки и прогоны обычно применяются в многоэтажных производственных зданиях и в различных этажерках химической промышленности (рис.3.9).

Рис.3.9. Типы сечений металлических балок перекрытий пролетом до 12 м (а)

1- усиленная балка в сечении с максимальным изгибающим моментом; 2- усиленная балка железобетонной плитой перекрытия

Усиление металлических балок и прогонов может быть местным и общим. Местное усиление осуществляется с помощью металлических накладок, ребер, обетонирования и т.д., а общее – путем установки шпренгелей, затяжек или жесткого опорного закрепления.

Наиболее простым способом усиления металлических балок и прогонов является увеличение их сечения на участках наибольших напряжений с помощью приварки или крепления на высокопрочных болтах специальных усиливаемых элементов из прокатных профилей (уголков, труб, швеллеров и двутавров), варианты которых приведены на рис.3.10.

Наиболее рациональны схемы двустороннего усиления балок, не приводящие к значительному смещению центра тяжести сечения (рис.3.10, а).

В случаях, когда усиление верхнего пояса по схеме (рис.3.10, а ) связано с необходимостью частичного или полного демонтажа настила, возможно выполнить усиление по типу схем (рис.3.10, б-г). Недостатком схем (рис.3.10, б-г) является большой объем сварочных работ, связанных с наложением потолочных швов, и значительное ослабление сечений при сварке под нагрузкой. Кроме того, эти схемы связаны с трудоемкими операциями по обрезке и надставке ребер жесткости (рис.3.10, в, г; детали Б и В).

Рис.3.10. Варианты усиления изгибаемых элементов путем увеличения сечения

а-г — схемы двустороннего усиления; д-ж — то же, одностороннего усиления; 1- существующее ребро жесткости; 2- линия обреза ребра; 3- надставка ребра

К несимметричному одностороннему усилению по схеме (рис.3.6, д) прибегают в тех случаях, когда двустороннее усиление экономически и технически нецелесообразно. Несимметричное одностороннее усиление обычно осуществляют с помощью швеллеров, тавров и двутавров по типу схем (рис.3.10, е-ж). Недостатком такого усиления является сложность прикрепления элементов усиления с помощью потолочных швов или высокопрочных болтов. Кроме того, такой способ усиления связан с необходимостью предварительного выгиба прокатных элементов усиления в соответствии с формой изгиба усиливаемых балок, а поэтому при усилении под нагрузкой требует применения мощных домкратов или иных натяжных устройств.

Для повышения местной устойчивости и недостаточной несущей способности участков стенок балок устанавливают на этих участках короткие поперечные, продольные или наклонные ребра жесткости, ограничивая их продольными ребрами (рис.3.11).

Рис.3.11. Схемы местного усиления стенок двутавровых балок

1-дополнительные накладки; 2-5 дополнительные поперечные, продольные и наклонные ребра

Дополнительные ребра к стенке балки можно прикреплять с помощью высокопрочных болтов, прерывистых или сплошных сварных швов. Сварные соединения более технологичны, но приводят к ослаблению сечения усиливаемого элемента в процессе сварки.

Достаточно простым и эффективным способом усиления металлических балок является преобразование разрезных балок в неразрезные многопролетные (рис.3.13).

Он выполняется без увеличения строительной высоты, но требует свободного доступа к узлам сопряжения. Преобразование осуществляется путем жесткого крепления (сварка) внутренней и наружной стороны полок металлическими пластинами (рис.3.13, а). Металлические накладки должны заходить на каждый элемент не менее чем на 100 мм от стыка. При этом способе в балках и прогонах возникает изгибающий момент меньшей величины, что способствует повышению несущей способности усиливаемых конструкций (рис.3.13, б ).

Рис.3.13. Схема усиления металлических балок путем замены шарнирной заделки на жесткую

а)- схема усиления; б)- изгибающие моменты; 1- элемент усиления

Более эффективным способом повышения несущей способности металлических балок (прогонов) является изменение их конструктивной схемы за счет установки в пролете балки дополнительной опоры (рис.3.14, а) или дополнительных усиливающих элементов в виде подкосов (рис.3.14, б).

Рис.3.14. Усиление балок установкой дополнительных опор (а) или подкосов (б):

1- усиливаемая балка; 2- колонна; 3- дополнительная опора; 4- элемент усиления; 5- подкос

В этих случаях уменьшается величина пролета балок с превращением их в многократно статически неопределимые системы и значительно увеличивается несущая способность усиливаемых конструкций. Усиление по схеме (рис. 3.14, а) связано с постановкой в пролете балки дополнительной опоры, но применять такой способ не всегда допустимо по технологическим причинам. Установка подкосов более целесообразно, так как не загораживает центр пролета и не нуждается в устройстве дополнительного фундамента (рис. 3.14, б).

Наряду с дополнительными опорами и длинными подкосами для усиления металлических балок применяют подвески, короткие подкосы, и кронштейны, за счет установки которых также уменьшается величина пролета балок (рис. 3.15).

Для подкосов и кронштейнов рекомендуется устраивать предварительное напряжение, которое может осуществляться за счет стяжных устройств (рис.3.15, б) или оттяжки консолей кронштейнов путем подвески к ним монтажных пригрузов с последующей постановкой прокладок (рис.3.15 в). Изменяя величину пригрузов, можно регулировать величину предварительного напряжения в кронштейнах.

Рис. 3.15. Усиление металлических балок постановкой подкосов(а, б, г), подвесок (в) и кронштейнов (д)

1- подкосы; 2- существующие колонны; 3- подвески; 4- стяжные устройства; 5- кронштейны

В усиливаемых балках для получения желаемого распределения моментов и поперечных сил рекомендуется регулировать усилия за счет выбора мест установки дополнительных опор или поперечных балок, как это показано на рис.3.16. Увеличение количества дополнительных опор в значительной мере снижает величину изгибающего момента в пролетах с возникновением его на опорах.

Рис.3.12. Расчетные схемы и схемы усиления балок при введении дополнительных опор (а) и поперечных балок (б)

1-усиливаемые конструкции; 2- существующие опоры; 3- дополнительные опоры

Значительного повышения несущей способности металлических балок и прогонов можно достичь путем подведения под нижний пояс дополнительных усиливаемых элементов или превращения их в шпренгельные системы (рис.3.13).

Рис.3.13. Усиление металлических балок установкой дополнительных усиливаемых элементов (а, б, в, г) или превращением их в шпренгельные системы (д, е, ж)

1– усиливаемый элемент; 2 — 3 – шпренгель

Эти приемы рекомендуется применять при недостаточной жесткости конструкций и отсутствия ограничений в габаритах цеха. Усиление возможно выполнять как без нагрузки, так и под нагрузкой, с предварительным напряжением шпренгельной системы и без него. В качестве дополнительных элементов используют, как правило, прокатные профили, которые прикрепляют к стенке (рис.3.13, а), полке (рис.3.13, в) или с помощью уголковых подвесок (рис.3.13, б) к усиливаемой балке. Шпренгельные системы устраивают треугольного или трапецеидального вида, прикрепляя их к стенке или нижнему поясу усиливаемых балок (рис.3.13, е,ж). В местах установки шпренгельных систем с целью обеспечения местной устойчивости стенок балок необходимо устраивать вертикальные ребра жесткости, как это показано на рис.3.13, е -ж.

Создание предварительного напряжения в металлических балках (прогонах) обычно устраивается с помощью стальных затяжек, изготовленных из круглой стали, которые устанавливают попарно на 5-10 см ниже или выше полок балок или прогонов, приваривая одни концы к полкам, а другие – к стяжным болтам (рис.3.14).

Рис.3.14. Усиление металлического прогона предварительным напряжением

1 – металлический прогон; 2 –металлический упор; 3 – затяжка из круглой стали; 4 – болт с гайкой для предварительного натяжения затяжки; 5 – бетонная заделка; 6 – упор из круглой стали

Это конструктивно удобный и эффективный метод усиления, который может осуществляться под нагрузкой и без нагрузки. Предварительное напряжение в затяжках обеспечивают с помощью натяжных болтов и тарированных гайковертов, которые создают заданное усилие.

Зазор между полками балок или прогонов и затяжкой образуется за счет металлических упоров из уголков или круглой стали, привариваемых к нижним или верхним полкам усиливаемых конструкций на расстоянии 1 м от опор.

Эффективным способом усиления сплошных балок является распорное устройство, выполненное в виде сектора с гнездами, образующими с осью разрезные шарниры, расположенные между скошенными торцами распираемых балок (рис.3.15).

В результате в нижних поясах балок возникают продольные усилия S, выгибающие балку вверх и уменьшающие величину изгибающего момента. Распорные устройства обеспечивают стабильную величину предварительного напряжения, не зависящую от податливости анкеров и вытяжки затяжек.

Рис.3.15. Схема распорного устройства

1- усиливаемая балка; 2- шарнир; 3- упоры; 4- сектор; 5- трос; 6- груз

Для компенсации продольных усилий нижних поясов балок необходимо в крайних пролетах установить новые связи (рис.3.16).

Рис.3.16. Усиление металлических балок с помощью распорного устройства

1- усиливаемая конструкция; 2- распорное устройство; 7- новые связи

Усиление большепролетных балок можно осуществить с помощью введения поддерживающих арочных систем, которые могут иметь ломанный или полукруглый профиль (рис.3.17). В местах передачи нагрузки от большепролетных балок на арочные системы должны устанавливаться дополнительные элементы усиления стенок в виде вертикальных ребер жесткости, которые крепятся с двух сторон стенки и не доводятся до верхнего пояса балок.

Арочные системы опираются и передают нагрузку на фундаменты смежных колонн, поэтому такой способ может потребовать усиления фундаментов из-за возникающих распорных усилий.

Рис.3.17. Усиление большепролетных балок введением арочных систем с ломанным (а) и полукруглым профилем (б)

1- усиливаемая балка; 2- колонна; 3- поддерживающая арочная система

Эффективным методом усиления металлических балок больших пролетов является устройство над усиливаемой конструкцией тросовых систем (рис.3.18). Этот метод применяется при возможности свободного размещения тросовой системы над усиливаемой конструкцией. Основные сложности при устройстве тросовых систем связаны с восприятием и передачей распорных усилий, возникающих в системах. С этой целью целесообразно закреплять окончания тросов вне здания.

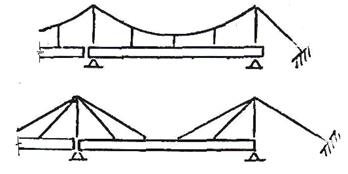

Рис.3.18. Схемы усиления большепролетных балок устройством тросовых систем

Для повышения несущей способности металлических балок можно использовать устройство железобетонных обойм (рис.3.19, а) или устройства междубалочного заполнения монолитным бетоном (рис.3.19, б). Во втором случае существующие балки играют роль жесткой арматуры железобетонных конструкций (как правило, с добавочным армированием). Этот способ основан на превращении стальных балок и железобетонного настила в единую комплексную конструкцию путем надлежащего их соединения с помощью упоров, препятствующих сдвигу настила относительно балок. .

Рис.3.19. Усиление металлических балок устройством железобетонной обоймы (а) или междубалочного заполнения монолитным бетоном (б)

1- металлические балки; 2- монолитный железобетон

Способ эффективен при усилении дефективных или сильно корродированных балок.
