Перекрытие цокольного этажа по деревянным балкам

Как сделать цокольное перекрытие по деревянным балкам?

Перекрытие цокольного этажа по балкам из дерева – это конструкция из бревен, которые расположены друг от друга на небольшом расстоянии. Балка представляет собой брус из дерева, обточенный прямоугольным сечением. Все несущие бревна, межбалочное заполнение, пол и отделка потолка – все это носится к деревянному перекрытию.

• Достоинства и недостатки перекрытия по деревянным балкам
• Требования к деревянным брусьям для перекрытий
• Расчет диаметра бруса
• Монтаж перекрытия по деревянным балкам
• Обустройство наката
• Несущая способность перекрытия

Достоинства и недостатки перекрытия по деревянным балкам

Эти перекрытия часто применимы в частном загородном строительстве. Делаются, как правило, между этажами, либо используются для отделки комнату или чердака.

Есть некоторые особые преимущества, которыми обладает перекрытие цокольное по деревянным балкам:

• Монтаж не требует привлечения специальной техники;
• Легкость работ значительно вше, чем с другими видами перекрытий;
• Незначительный вес конструкции не дает большой нагрузки на фундамент;
• В отличие от перекрытий из бетона, деревянные перекрытия можно наращивать;
• Балки легко демонтировать, если это требуется, и они доступны и относительно недороги.

Из недостатков стоит отметить повышенную пожароопасность, а также чувствительность к перепадам температур и влажности. Минусы не очень существенны, их можно исключить, если провести все работы грамотно, а дерево обработать специальной пропиткой.

Требования к деревянным брусьям для перекрытий

В перекрытиях участвует не только брус, но и бревна, которые обтесывает с 3х сторон, также могут применять доски, скрепленные между собой.

Когда выбирают материал перекрытия, все элементы конструкции тщательно осматривают на наличие повреждений, дефектов, на наличие паразитов, к примеру, шашеля.

На качество деревянных заготовок влияет его просушка, поскольку уровень влажности не должен быть более 14%, в противном случае доски и бревна будут менее прочными и возможны прогибы в местах нагрузок. Типовой размер балки предполагает ее толщину в 1/24 от всей длины.

То есть при длине в 5 метров, ширина должна быть не менее 20 сантиметров. Если подобрать нужный диаметр не представляется возможным, необходимо скреплять между собой несколько балок.

Расчет нагрузок на перекрытие учитывает вес самого тяжелого, а также средние показатели давления обстановки дома, владельцев и прочих предметов. Усредненное значение давление принимают 400 килограмм на квадратный метр. К полученным показателям нужно добавить 30-40% для хорошего запаса прочности.

Каждая балка имеет прогиб, минимальное значение которого – 1/300 от длины. В связи с этим, необходимо делать конструкции типа подъемов, чтобы снизить этот показатель. Лиственные породы дерева работаю на изгиб плохо при балочно-брусовом перекрытии, потому их не применяют для этих целей.

Расчет диаметра бруса

Для того, чтобы определить сечение брусьев, необходимо разбить пространство помещения по шагам так, чтобы получилось значение в пределах метра. К примеру, при длине комнаты в 7,3 метра, расчетным шагом будет величина в 0,73. Используя типовые таблицы сечений выбирают необходимый показатель для бруса.

При длине пролета в 4 метра, шаге 0,6, брус должен быть толщины 10см и высота 20 см. с учетом опирания с обеих сторон рассчитываем, что его длина должна быть 4,3 метра.

При перекрытии по дереву ширина пролета не может быть более 5 метров. Важно тщательно высчитать нагрузки, чтобы не было провисания потолка или разрушения материалов конструкции, что опасно для жизни владельца и ведет к дополнительным тратам на ремонт.

Все расчеты автоматизированы и существуют специальные программы для вычисления, потому следует перепроверить полученные значения на компьютере.

Монтаж перекрытия по деревянным балкам

При монтаже перекрытия по брусьям необходимо делать монтаж вдоль той стены, которая короче.

То есть для помещения 4*5 кв.м. необходимо использовать 4х-метровый брус. Если строение сделано из кирпича, то брусья крепят наглухо. В кладке должны оставлять проемы про строительстве, чтобы туда зафиксировать концы брусьев.

Глубина одного такого отверстия не должна быть менее 18 см. Это требование обуславливается размерами бруса и небольшим зазором, оставляемым на возможное распирание дерева.

Перед тем, как укладывать элементы конструкции, брус срезают под углом в 60 градусов со стороны торца. При расположение спил должен быть зафиксирован на расстоянии 50мм до кирпичей. Таким образом, нижняя часть прилегает вплотную к кладке из кирпича. Концы укрывают рубероидом в несколько слоев и закрепляют гвоздями. Это предотвратит гниение дерева в местах опоры на основание дома.

Работу начинают с монтажа двух балок для ограничения. Их размещение должно быть в 5 сантиметрах от линии фундамента, для выравнивания используют обрезки дерева, обработанные смолой. Уровни выравнивают по всем направлениям.

Как только выставлены крайние балки, натягивается строительная нить, по которой будет выставлен следующий ряд промежуточных балок. Торцы забивают минеральной ватой и металлическим уголком при помощи саморезов.

Обустройство наката

После закрепления балок к ним прикрепляют бруски размером в 40*40 мм или 50*50 мм, это делается для наката – настила, обеспечивающего теплоизоляцию и защиту от шума. Досками наката покрывают все пространство. Щиты наката нельзя делать снизу балки, поскольку они могут не удержаться только на гвоздях. Применяют шпунтованные доски с пазами для монтажа.

Настил защищают от разрушения, пропитывая антисептиком. Затем обустраивают пароизоляцию, накладывая её листы внахлест на 15 см. затем монтируют утеплитель любого вида. Самый простой- просушенные опилки древесины.

Высота теплоизоляционного слоя для лагов должна быть от 20 сантиметров. Если нет возможности сделать такую толщину из-за лагов, нудно поверх бруса класть лаги, а между ними – слой теплоизоляционного материала. Для выравнивания лагов по уровню нужно подложить под них клинья из пластика.

Несущая способность перекрытия

Перекрытие цокольное по деревянным балкам экономит накат и утеплитель без потери прочности конструкции. Такое решение позволяет расположить рубероид по всей площади пола, а подсыпку делают гравием или уплотненным щебнем.

Устройство деревянных перекрытий между этажами: расчет и схемы монтажа

Планируя строительство загородного коттеджа, владельцу приходится решать непростой вопрос выбора перекрытий. Одни подрядчики советуют ему использовать железобетонные панели, другие настаивают на использовании в качестве перекрытия деревянных балок.

Мы решили помочь новичкам выйти из затруднительного положения. В нашей статье вы найдете обзор достоинств и недостатков деревянных межэтажных перекрытий.

Полезные советы по их монтажу и важные нюансы выполнения этой работы также не будут лишними. Надеемся, что полученная информация пригодится вам на стройке и поможет избежать серьезных ошибок.

Содержание статьи:

Основные преимущества и недостатки деревянных перекрытий

В сознании граждан сложился стереотип, согласно которому панели из сборного железобетона — единственно возможное решение для любого здания. Преодолеть его не трудно.

Достаточно перечислить преимущества деревянных балочных перекрытий:

• Минимальная стоимость (1 м3 бруса в несколько раз дешевле 1м3 пустотных панелей);
• Нагрузка на стены в 2-3 раза меньше, чем от панелей. Это позволяет существенно снизить расход арматуры и бетона при устройстве фундамента;
• На небольших пролетах (до 4 метров) деревянные балки можно укладывать вручную, используя простейшие приспособления (лебедку или подъемный блок). Смонтировать тяжелые плиты без мощного крана – задача нереальная;
• Низкая трудоемкость и высокая скорость работ (по сравнению с заливкой монолитного ж/б перекрытия);
• Экологичность (в бетоне используется гранитный гравий, радиационный фон которого может существенно превышать норму).

Как известно, достоинства не бывают без недостатков. У перекрытий из древесины их немного:

• Повышенная деформативность. Проявляется в эффекте вибрирования при хождении и образовании трещин в местах примыкания перегородок из гипсокартона;
• Низкая огнестойкость (без специальной пропитки);
• Относительно небольшая длина (не превышает 6 метров). У ж/б панелей она достигает 7,2 метра.

К числу недостатков данных конструкций некоторые авторы тематических статей относят образование трещин в штукатурке потолка и плохую изоляцию ударного шума. Однако, при грамотном подходе к монтажу две эти проблемы решаются просто и надежно. Для этого ниже несущих балок укладывают ряд менее толстых брусьев, специально предназначенных для подшивки потолка (гипсокартон, ОСП, вагонка, доска).

Подшивочный брус также, как и основной ставится на стену, но ниже, и к нему крепится облицовка потолка. Это решение встречается не часто, хотя оно грамотное и его история насчитывает не одно столетие, кроме отсечки структурного шума второго этажа такой вариант избавляет от трещин в потолке. Они появляются в том случае, когда балка служит опорой пола второго этажа и одновременно к ней подшивается потолок первого этажа. От вибрации и ударной нагрузки в отделке появляются трещины.

Области применения и расчет деревянных перекрытий

Перекрытия по деревянным балкам рекомендуется применять:

• в зданиях, построенных из древесины (каркасных и рубленых);
• в дачных домах, рассчитанных на летнюю эксплуатацию;
• в хозяйственных постройках (сараях, банях, мастерских);
• в быстровозводимых домах сборно-разборного типа.

Кроме перечисленных вариантов, деревянные конструкции для межэтажных перекрытий можно использовать в коттеджах, предназначенных для круглогодичного проживания. Только в этом случае нужно использовать двухрядную систему установки балок, о которой мы рассказали выше.

Подбирать сечение бруса по принципу «чем толще, тем лучше», мы не советуем. Есть простая методика расчета, взятая из строительных нормативов.

Согласно ей, высота деревянной балки должна быть не меньше 1/25 размера перекрываемого пролета. Например, при 4-х метровом расстоянии между стенами нужно купить пиловочник с высотой сечения (Н) не менее, чем 400/25 = 16 см при толщине (S) 12 см. Для создания запаса прочности найденные параметры можно увеличить на 2-3 см.

Второй параметр, который нужно правильно выбрать — количество балок. Он зависит от их шага (расстояния между центральными осями). Зная сечение бруса и размер пролета, шаг определяют из таблицы.

Указанная в таблице расчетная нагрузка 350-400 кг/м2 является максимальной для второго этажа. Если он не будет жилым, то ее величина не превысит 250 кг/м2.

Планируя раскладку брусьев, нужно учесть, что два крайних должны отступать от торцевых стен не менее, чем на 5 см. Остальные балки распределяют по стенам равномерно (в соответствии с выбранным шагом).

Этапы и особенности монтажа

Технологически устройство перекрытия по деревянным балкам нельзя назвать сложным. Главное внимание следует уделить выравниванию балок по горизонтали и качеству заделки их концов в массив стены. Просто положить брусья на кладку и заложить их кирпичом нельзя. Необходимо обеспечить им надежную связь со стенами и качественно защитить древесину от гниения.

Варианты заделки балок в зависимости от материала кладки, вида стеновых конструкций (наружная, внутренняя, дымоход) и способы их крепления приводятся на рисунках.

Длина опорной части балок в кирпичной и блочной стене должна составлять не менее 16 см (в деревянной 7-8 см). Если вместо бруса используются спаренные доски, поставленные на ребро, то их заделывают в кладку не менее, чем на 10 см.

Боковые части балок, контактирующие со стеной, оборачивают 2 слоями пергамина или 1 слоем рубероида. Опытные мастера обрезают торцы брусьев под углом (60-70°) и оставляют неизолированными, при этом не забыв обработать их антисептирующим составом на ровне с остальной частью. Так обеспечивается «дыхание» древесины, обернутой гидроизоляцией.

При монтаже перекрытия по бокам у каждого бруса оставляют небольшие зазоры (3-5 см), заполняемые минватой или паклей. В пространство между торцом каждой балки и стеной тоже ставят теплоизолятор. Так устраняют «мостик холода» возникающий за счет уменьшения толщины кладки.

При устройстве перекрытий в стенах из газобетонных и арболитовых блоков рекомендуется использовать открытую заделку. В этом случае концы балок так же подрезают под углом, антисептируют и оклеивают их толем на мастике, оставляя свободными торцы.

Наружную стенку гнезда утепляют войлоком или минватой и вставляют в него короб, сделанный из кусков антисептированной доски. Его высота выбирается такой, чтобы над балкой образовался воздушный зазор (2-3 см). Через него в помещение в зоне плинтуса будет выходить водяной пар, накапливающийся в древесине. Такое решение предохраняет опорную часть балки от загнивания.

Брусья перекрытия опирают на армированный пояс, который используется для повышения пространственной жесткости блочной кладки.

Во внутренние несущие стены балки заделывают закрытым способом. Для увеличения жесткости перекрытия их через три связывают между собой стальными анкерными пластинами.

Участок балки, примыкающий к дымовому каналу, изолируют асбестом или другим негорючим материалом. Основной защитой от возгорания здесь служит кирпичная разделка (утолщение кладки трубы) толщиной 25 см.

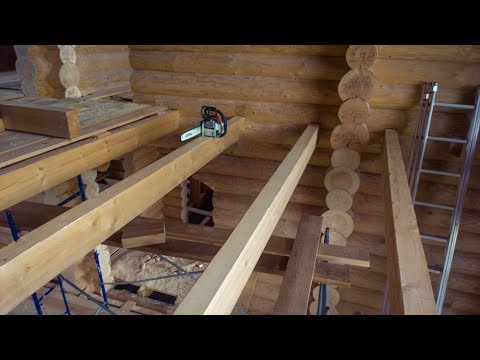

В деревянных домах монтаж балочных перекрытий выполняют двумя способами:

• Врубкой в бревенчатые венцы;
• Через стальную фасонную пластину (стульчик), фиксируемую к стене с помощью резьбовых шпилек.

Если верхний этаж или чердачное помещение не будет жилым (отапливаемым), то необходимо выполнить утепление деревянных перекрытий. Для этого в пространство между балками укладывают утеплитель (минвату, эковату), предварительно расстелив по подшивке потолка слой пароизоляции.

Использовать для этой работы пенопласт не следует по трем причинам:

• Он не пропускает водяной пар, и древесина под ним загнивает;
• Не изолирует ударный шум;
• Является проблемным с точки зрения экологичности.

Конструктив утепленного перекрытия приводится на схеме.

Аналогично выполняется утепление перекрытия первого (цокольного) этажа. Разница между ними заключается в том, что подшить балки снизу из неглубокого подполья довольно сложно. В этом случае строители поступают иначе. К боковым граням балок они подбивают черепной брусок (5х5 см). На него укладывают антисептированный дощатый настил. Он служит опорой для плитного утеплителя, размещаемого в промежутках между брусьями. Под минвату подкладывают пароизоляцию. Сверху по балкам также настилают пароизоляцию. После этого к ним крепят лаги и по ним уже монтируют чистовой пол.

Минватную плиту следует ставить между брусьями как можно плотнее, чтобы исключить продувание пола. Для лучшей изоляции все стыки утеплителя обрабатывают монтажной пеной.

Контроль горизонтальности установки брусьев выполняют с помощью пузырькового уровня, уложенного на ровную длинную доску. Для выравнивания используют обрезки досок, защищенне битумной мастикой. Их подкладывают под торцы брусьев.

Полотна пароизоляции следует стелить с нахлестом не менее 10 см и проклеивать строительным скотчем все стыки.

Для снижения ударного шума перед монтажом лаг пола второго этажа по балкам укладывают звукоизолирующую ленту толщиной 5 мм. Гидроизолирующую пленку под лаги ставят только в том случае, если помещение второго уровня будет жилым. Она защитит утеплитель от попадания воды при мытье пола. Технология ее монтажа аналогична укладке пароизоляции.

Завершающий этап устройства деревянного перекрытия – монтаж чернового пола из досок, фанеры или плит OSB при помощи саморезов. После завершения этой работы настилают чистовое покрытие из ламината, линолеума, паркета и выполняют финишную отделку потолка.

Перекрытие цоколя — особенности устройства конструкции

Цоколь является одним из основных конструктивных элементов здания. Он предназначен для защиты стен и внутренних помещений дома от проникновения и воздействия влаги. Цокольное перекрытие испытывает значительные нагрузки, ведь оно, в том числе, играет роль пола первого этажа. Поэтому его устройство требует особого внимания.

Как правило, высота цоколя не превышает 80-100 см. Это наиболее подходящий показатель для средней полосы. Если цоколь будет сделан слишком низко или вовсе отсутствует, талая вода будет систематически подмывать конструкции дома и проникать в трещины стен и фундамента. В зимние месяцы эта вода промерзнет и начнет изнутри разрывать материалы, что приведет в дальнейшем к невозможности эксплуатации здания.

Материал для перекрытия

Если дом построен из древесины, то перекрытие цоколя также делают по деревянным балкам. Также допускается устройство перекрытия из железобетонной монолитной плиты или сборных плит. Но во втором случае нагрузка на фундамент существенно увеличится, поэтому ее нужно будет заранее просчитать.

Для деревянных домов преимущественно используются лаги.

Если дом был построен из кирпича или любого другого штучного материала (блоков), то перекрытие на цоколе должно быть сделано из сборных или монолитных плит. Рекомендуется выбирать пустотные плиты, которые меньше весят, поэтому могут быть использованы в условиях практически любого фундамента.

Сборные плиты можно использовать для дома из кирпича или пеноблоков.

В ряде случаев даже в кирпичных домах делают перекрытие цоколя из древесины, но это скорее исключение, чем правило. Также распространена комбинированная система, при которой под жилым помещением делают перекрытие из железобетона, а под крыльцом из древесины. Это вариант подходит для многих загородных домов. Кроме того, это достаточно эстетичное решение.

Монолитная бетонная плита — самый надежный вариант.

Выбор того или иного материала для устройства цокольного перекрытия будет зависеть от технологических и конструктивных особенностей здания. В качестве примера можно взять монолитное перекрытие для цоколя из железобетона. Оно может быть использовано в здании в качестве «мембраны жесткости», если пространственная жесткость возведенного фундамента недостаточна. Это распространенная практика, которая используется в европейских странах, а также в регионах нашей страны с нестабильными грунтами. Помимо этого, использование монолитного цокольного перекрытия актуально, если по каким-то причинам к строительной площадке не может подъехать специальная техника для установки и сборки плит.

Преимущества и недостатки разных вариантов

Перекрытие цокольного этажа, как уже было отмечено выше, может быть сделано из разных материалов, поэтому следует отметить основные достоинства и недостатки каждого из них.

1. Деревянное перекрытие. К преимуществам деревянного перекрытия относится, прежде всего, низкая стоимость проведения работ, если сравнивать с железобетоном. Кроме того, всю работу можно выполнить своими руками, без использования специальных инструментов. Среди недостатков древесины можно выделить незначительный срок эксплуатации, потому что конструкция будет постоянно находиться под воздействием неблагоприятных факторов (в том числе влажного воздуха). Как правило, чтобы продлить сроки службы цокольного перекрытия из дерева, пользуются специальными антисептическими составами.
2. Сборные пустотные плиты. Перекрыть цоколь плитами можно очень быстро. Как говорят строители: «Привезли и установили». Это фактор имеет решающее значение в тех случаях, когда проведение строительных работ строго ограничено во времени. Но нельзя не отметить, что монтаж подобных плит должен проводиться с использованием специальной техники (крана), который далеко не к каждому объекту сможет подъехать (особенно если строительство ведется зимой или поздней осенью).
3. Монолитные плиты. Такое перекрытие будет иметь максимальную пространственную жесткость. Монтаж перекрытия здесь может быть осуществлен с помощью бетононасоса, поэтому вовсе не обязательно обеспечивать подъезд техники к строительному объекту. Сам бетоновоз может быть расположен в удалении от здания.

Основной недостаток этого решения – сложность изготовления и значительный вес монолитной плиты. Помимо этого, мероприятия по устройству подобного перекрытия выходят довольно затратными: устройство поддона, монтаж арматурной сетки, ожидание застывания бетона, монтаж опалубки и т. д. Стоит отметить, что при монтаже монолитных плит перекрытия требуется большое количества песка.

Схематичное представление монолитного перекрытия.

Несмотря на это, многие останавливаются на выборе в пользу монолитной плиты. Цокольное перекрытие в этом случае будет максимально прочным и надежным. Также будет обеспечен высокий уровень теплоизоляции и гидроизоляции (даже без использования специальных изолирующих материалов).

Тонкости устройства монолитного перекрытия

Если вы решили в качестве цокольного перекрытия использовать монолитную плиту, то первая сложность, с которой придется столкнуться, заключается в монтаже поддона (опалубки). Если в вашем доме нет подвала и цокольного этажа, то поддон выполняется в соответствии с одним из следующих методов:

• Если между стенами большие пролеты, то необходимо подведение специальных стоек.
• Также поддон может быть уложен на тавровые (иногда используются и двутавровые) балки. В этом случае необходимость в стойках отпадает.
• Самый простой, но не всегда конструктивно возможный вариант – устройство утрамбованной подушки из гравия и песка внутри периметра дома на высоту цокольной части, которая здесь и выступит в качестве поддона.
• Если поддоном выступает профилированный настил, то стойки все же могут потребоваться. Это будет зависеть от перекрываемой площади.

Специальные опоры для поддержания поддона опалубки.

После установки поддона вяжется арматурный каркас и заливается бетон.

Заливка бетона осуществляется при помощи бетононасоса.

Если на местности преобладают непучинистые грунты, то стойки после монтажа монолитной плиты можно оставить. В тех случаях, когда грунт пучинистый, то после того как бетон наберет свою рабочую прочность, стойки нужно обязательно убрать. Если это сделано не будет, то при строительстве здания и дальнейшей эксплуатации есть определенный риск разрушения перекрытия под воздействием грунта. Рисковать здесь не стоит.

В качестве альтернативы можно рассмотреть создание опалубки с помощью грунтовой отсыпки (рекомендуется выбирать крупный песок). Основное достоинство этого метода заключается в том, что эта технология очень проста. После этого перекрытие выкладывается плитами и дополнительно армируется. Кроме того, нет необходимости в использовании профнастила, опор и балок. Конечно, есть недостаток, который выражается в невозможности вентиляции пространства под цоколем, а также эксплуатации его в каких-либо хозяйственных целях.

Утрамбованный песок в процессе эксплуатации цоколя будет постепенно уплотняться, поэтому для максимальной надежности, уложенные на грунт плиты нужно армировать так же, как висячие.

В том случае, если перекрытие устраивается не монолитом, а сборными плитами, потребуется дополнительно использовать слой гидроизоляции и теплоизоляции, чтобы обеспечить защиту от проникновения влаги и холодного воздуха из подпольного пространства.

Выбор типа перекрытия

При использовании монолитной плиты для основания на непучинистом грунте, каких-либо дополнительных работ для их нормальной эксплуатации в зимний период не требуется. Если вы делаете перекрытие цоколя плитами с применением песчаной отсыпки на пучинистом грунте, то необходимо изолировать основание, чтобы оно в зимние месяцы не промерзало. Для этого рекомендуется укладывать теплоизоляционный материал. Он может быть смонтирован под плиту. Кроме того, в ряде случаев используется сезонный утеплитель, который укладывается непосредственно на плиту.

Выбор варианта перекрытия зависит от конструкции дома и внешних условий.

Некоторые специалисты отмечают, что при одинаковых условиях создание перекрытия цоколя с помощью сборных плит выглядит более рациональным решением. Это связано, прежде всего, с тем, что на устройство монолитного цокольного перекрытия уходит больше финансов и времени.

В некоторых случаях застройщики в своих проектах предусматривают перекрытие, выложенное сборными плитами, но в зависимости от обстоятельств (например, высокого уровня грунтовых вод, измененного типа грунта и т. д.), могут устраивать цокольное перекрытие монолитной плитой. Именно поэтому грамотные строители не всегда будут следовать строго проекту, а обязательно оценят специфику местности, где ведутся строительные работы, и предложат более правильный вариант устройства внутренних конструкций дома. Конечно, изменение проекта дома должно быть обусловлено объективными причинами, которые необходимо дополнительно согласовать.

Главный редактор сайта, инженер-строитель. Окончил СибСТРИН в 1994 году, с тех пор отработал более 14 лет в строительных компаниях, после чего занялся собственным бизнесом. Владелец компании, занимающейся загородным строительством.

Подвальные перекрытия домов

Подвальные перекрытия домов – это следующий этап стройки после того, как сооружен цокольный этаж дома поэтому подвальное перекрытие называют еще цокольным. По своему типу оно может быть балочным или плиточным . Первый вариант применяется при строительстве дома из газобетонных блоков или из оцилиндрованного бруса где в качестве балок используются деревянные брусья большого сечения, бревна или двутавровые деревянные балки из клеенного бруса и влагостойкой фанеры.

Перекрытие цокольного этажа

Второй (плиточный) тип используется при перекрытии цокольных этажей, возведенных из силикатного или керамического кирпича. Перекрытия в этом случае представляют собой железобетонные плиты «пустотки».

Подвальное перекрытие деревянными балками

Само по себе перекрытие деревянными балками выгодно, с точки зрения стоимости монтажа. Ведь в самом деле в этом случае можно справиться, не привлекая тяжелую строительную технику в виде автокрана, который стоит дорого. Кроме того, древесина хорошо «держит» тепло, оказывает благоприятное действие на организм человека.

Перекрытие цокольного этажа деревянными балками

Однако, здесь уж никак не обойтись без устройства теплоизоляции, пароизоляции и утеплителя, а также обработки древесины против возгорания. Если у вас пролеты слишком большой величины потребуются дополнительные железобетонные ригели, на которые будут опираться деревянные балки.

Подвальные перекрытия бетонными плитами

Подвальные перекрытия бетонными плитами или как их еще называют «пустотками» требует больше денежных затрат, но зато прочные, не подвержены возгоранию, гниению и по своей сути – это готовое напольное основание для укладки ламината, паркета, линолеума и прочего.

Цокольное перекрытие железобетонными плитами

Правда все-таки под отделочный материал необходимо будет уложить утеплитель: пробковый или подложку под ламинат. Но это, как говорится «на потом», а в тот момент когда уже возведен цокольный этаж и вы решили покрыть его железобетонными плитами вам нужно проделать следующую работу:

• Приобрести (выписать) плиты на заводе железобетонных конструкций или на базе строительных материалов. Для примера можно привести стоимость пустотной ж/б плиты размером 1980 х 1490 х 220 мм будет стоить 5 100 рублей за одну штуку. Кстати, на большинстве предприятий или складов можно получить консультацию на предмет расчетной прочности материала.
• Подготовить место для укладки плит на стены цоколя, то есть убрать мусор, застывший раствор и т. д.
• Заказать на определенное время автокран и обеспечить свободный подъезд техники к месту работ. Стоимость аренды автокрана зависит от его грузоподъемности и длины стрелы. По Москве и Московской области услуги пятитонного крана с длиной стрелы от 6 до 18 м обойдутся в 8 тыс. рублей за смену. Смена – это семь часов работы плюс один час на переезд. Можно еще договориться в частном порядке по тарифу: один подъем 250 рублей.
• Для успешной работы потребуются помощники: как минимум четыре человека.
• Перед укладкой плиты ложится раствор бетона в места посадки плиты на торец стены цоколя.
• Во время процесса монтажа плит необходимо быть предельно внимательным и подкантовывать плиты с помощью ломика.
• После завершения работ желательно убрать лишний раствор пока он еще не застыл.

Деревянные перекрытия с утеплением в домах из разных материалов

При строительстве частных домов деревянные перекрытия устраивают в подавляющем большинстве случаев, так как они легче и дешевле железобетонных, и с их монтажом можно справиться самостоятельно. Такие конструкции возводятся на любом уровне: над подвалом, между жилыми этажами, под чердаком или мансардой. Но в зависимости от положения и назначения, к ним предъявляются разные требования по прочности и изоляции. Изучив этот вопрос, вы сможете сами спроектировать перекрытия и проконтролировать их изготовление.

Выбор материалов для несущей конструкции

С материалом, идущим на устройство деревянных перекрытий, связано множество требований и ограничений, касающихся и качества древесины, и предельных нагрузок, и способов монтажа.

Требования к материалам

Устраиваются такие перекрытия по деревянным балкам, которые принимают на себя всю основную нагрузку и являются несущими элементами, от прочности которых зависит надёжность всей конструкции. Поэтому балки перекрытий должны отвечать следующим требованиям:

• быть изготовленными из лиственницы, сосны или древесины других хвойных пород, обладающих высокой прочностью на изгиб;
• иметь влажность не выше 14%, что достигается камерной сушкой либо в сухом проветриваемом месте в течение года после изготовления;
• не иметь явных дефектов в виде больших глубоких трещин, множества сучков, свилеватости, косослоя и следов гнили.

Определение оптимального сечения

Балки или лаги для перекрытий делают из бруса, брёвен или толстых досок, установленных на ребро. Несущая способность каждой балки напрямую зависит от площади поперечного сечения, а всей конструкции – от длины пролётов без опор и шага между соседними балками. Все эти величины связаны между собой. Например, чем больше длина пролёта, тем больше должно быть сечение и меньше расстояние между горизонтальными опорами.

Для определения этих параметров нужно знать суммарную нагрузку, складывающуюся из веса самого перекрытия, отделочных материалов, установленной на этаже мебели и проживающих людей. Конечно, точно рассчитать её невозможно, поэтому при проектировании руководствуются значениями, указанными в строительных нормах и правилах (СНиП 2.01.07-85):

• цокольное и межэтажное перекрытие по деревянным балкам рассчитывается на суммарную нагрузку 350-400 кг/кв.м;
• перекрытия между жилым этажом и мансардой – на 250 кг/кв.м;
• чердачные перекрытия – на 130-150 кг/кв.м.

В любом случае длина пролёта не должна превышать 6 метров. В противном случае при отсутствии опор в виде несущих стен и перегородок под лаги устанавливают опорные колонны.

Сечение балок в миллиметрах при самостоятельных расчётах подбирается по таблицам. Для межэтажных перекрытий с нагрузкой 400 кг/кв.м. рекомендованы следующие минимальные размеры бруса и бревна:

Сечение бруса

Шаг между балками из бруса, см	Длина безопорного пролёта, см
	200	300	400	500	600
60	100х75	200х75	200х100	200х150	225х150
100	150х75	175х100	200х125	225х150	250х175

Диаметр бревна

Шаг между балками из бревна, см	Длина безопорного пролёта, см
	200	300	400	500	600
60	110	140	170	200	230
100	130	170	210	240	270

Монтаж несущих балок

Прежде чем делать межэтажное или чердачное перекрытие, необходимо грамотно подготовить материал к монтажу. Дерево – материал живой, и это нужно учитывать. Чтобы оно не гнило, всасывая влагу из опорной поверхности стен, концы балок и места их пересечения с перегородками обмазывают битумом и оборачивают гидроизоляционным материалом (рубероидом, листовой резиной). Торцы при этом оставляют не обработанными и не закрытыми, чтобы не препятствовать испарению влаги.

Но прежде брус обрезают по длине, которая должна быть больше длины пролёта на величину опорной части с обеих сторон. Как правило, она составляет не менее 10-15 см, но зависит от толщины стен и не может превышать 2/3 от этого параметра.

Деревянное перекрытие между этажами монтируется по одной схеме, но есть нюансы, связанные с материалом несущих стен.

На деревянные стены

Крепить балки можно традиционным способом, укладывая их в пазы, вырезанные в тех венцах, уровень которых соответствует потолку нижележащего этажа. Или использовать для их фиксации стальные перфорированные накладки, позволяющие осуществлять надёжное крепление встык без устройства пазов.

При этом выполняются следующие условия:

• Сложив стены до нужного уровня, верхний венец размечают в соответствии с шагом лаг и электрической или бензопилой вырезают в отмеченных местах пазы под их укладку. При этом крайние балки должны располагаться с отступом от стен не менее 5 см, который впоследствии будет заполнен утеплителем для отсечения холодного воздуха снаружи.

Видео описание

Как врезать балки в глухую стену показано в видеоролике:

Как врезать балки в глухую стену.

Для получения нужного сечения допускается использовать сращённые по длине доски, скреплённые шпильками, а также двутавровые балки из досок и ОСП.

На кирпичные и бетонные стены

В каменных стенах ниши создают в процессе их кладки или заливки, так как потом сделать это будет сложно. Их размеры делают такими, чтобы вокруг опорной части бруса оставались вентиляционные зазоры около 50 мм, исключающие образование конденсата и намокание древесины. Их после окончания монтажа заполняют утеплителем.

Глубина опорной ниши не должна превышать 2/3 толщины стены. Её дно застилают рубероидом или листовой резиной для дополнительной гидроизоляции. В остальном технология монтажа аналогична описанной выше.

На стены из ячеистого бетона

Деревянные перекрытия между этажами в частном доме из пенобетонных или газобетонных блоков нельзя монтировать непосредственно в кладку, так как эти материалы имеют ячеистую структуру и обладают недостаточной прочностью. Они могут разрушиться от большой точечной нагрузки. Поэтому перед монтажом выполняют следующие мероприятия:

• под уровнем установки несущих балок вместо очередного ряда кладки заливают бетонный армированный пояс, установив на верхний торец стены опалубку или специальные U-образные блоки. Связав весь периметр, он станет прочной опорой и позволит распределить нагрузку от перекрытия равномерно по всем стенам;
• после застывания бетона выкладывают следующий ряд, создавая ниши нужных размеров с зазорами для вентиляции.

Как и в предыдущих примерах, сначала крепят крайние элементы, затем по ним выравнивают промежуточные, следя за соблюдением уровня, параллельностью лаг и равным расстоянием между ними.

Видео описание

Об устройстве несущей части деревянных перекрытий в домах из газобетона рассказывает это видео:

ДЕРЕВЯННОЕ, МЕЖЭТАЖНОЕ или ЧЕРДАЧНОЕ перекрытие в доме из газобетона. “Строй и Живи”.

Возможен и другой вариант крепления – встык к армопоясу посредством специальных металлических накладок. Но в этом случае бетонный пояс заливают на уровне перекрытия, а не под ним.

Читать также:

Как правильно уложить керамическую плитку на пол?
