Монтаж ендового ковра мягкой кровли

Оглавление статьи:

Ендовый ковер: как обустроить надежную защиту для кровли

Особого внимания среди многообразия рулонных кровельных материалов заслуживает ендовый ковер. Он широко применяется при обустройстве кровли в новых постройках, в процессе ремонта старых прохудившихся крыш.

Что такое ендовый ковер

Ендова — элемент конструкции кровли, представляющий собой внутренний угол, образующийся в месте стыковки двух скатов. Это ключевой узел в устройстве всей системы кровли, он испытывает повышенные нагрузки и климатические воздействия. Кровельный материал, который используется для обустройства ендовы, должен обеспечивать защиту от неблагоприятных факторов, но в то же время выглядеть эстетично.

Таким критериям соответствует ендовый ковер — рулонный подкладочный материал, который применяется в качестве комплектующего элемента для гибкой черепицы.

Современные технологии производства позволяют изготавливать несколько разновидностей подкладочных ковров с разными характеристиками.

Самоклеящийся

Изготавливается из резинобитума с армированной полиэстеровой основой. На верхнюю поверхность материала нанесена минеральная посыпка, а нижняя покрыта самоклеящимся битумом. Покрытие обладает высокой эластичностью, способно адаптироваться к конфигурации любой кровли без дополнительных приспособлений.

Мембранного типа

По структуре напоминает супердиффузионную мембрану с повышенной плотностью (до 500 г/м2). Устойчиво к воздействию влаги и изменениям атмосферных показателей.

Еврорубероид

Выступает альтернативой самоклеящимся подкладочным коврам. Его основой выступает полимерно-битумный состав, дополненный стекловолокнами. Благодаря армирующему основанию еврорубероид обладает высокой прочностью, обеспечивает оптимальное распределение нагрузки на ендову.

Внимание! Чтобы ендовый ковер не деформировался и не утратил своих полезных свойств, необходимо транспортировать и хранить его в вертикальном положении. При длительном хранении рулоны нужно защищать от прямых солнечных лучей и накрывать полиэтиленом.

Для чего нужны подкладочные ковры

Основная задача — обеспечение гидроизоляции в тех участках, где вероятность протекания кровли особенно высока. Помимо этой функции ендовый ковер справляется с такими задачами, как:

Дополнительная гидроизоляция

При неблагоприятных условиях подкладочный ковер способен взять на себя функции резервной защиты от протекания. Особенно актуально это в случае скопления на кровле массивной ледяной корки с последующим оттаиванием и образованием микро подтеков. Подкладочный слой поможет удержать этот объем воды до момента естественного испарения влаги.

Буферная зона между битумной черепицей и настилом

Ендовый ковер препятствует быстрому разрушению черепичного слоя, защищает деревянный настил или плиты ОСБ от расширения под действием высоких температур.

Профилактика образования конденсата и плесени

Материал служит защитой от разрушения кровли «мигрирующей влагой», которая образуется вследствие нагревания крыши солнечными лучами. Препятствует проникновению во внутренние слои кровли капель росы в ночное время суток. Уложенный по всей площади материал поможет предотвратить как чрезмерное высыхание, так и намокание деревянной обрешетки.

Технология монтажа

1 — подкладочный ковер. 2 — ендовый ковер.
3 — кровельные гонты.

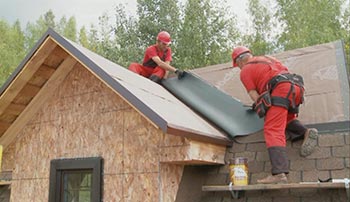

Укладку начинают с верхней части ендовы, располагая материал параллельно ее основанию. Центр ковра должен проходить ровно по ендове, при этом нахлест рядовых слоев не должен быть меньше 10 см и больше 25 см.

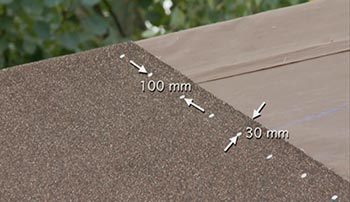

Для фиксирования используются гвозди — их располагают на расстоянии 10 см друг от друга. Удобнее всего укладывать самоклеящийся ендовый ковер, который фиксируется благодаря клеевому составу на его изнаночной стороне. Для надежности конструкции рекомендуется дополнительно закрепить его гвоздями.

Если при монтаже используется поперечная укладка, нахлест промазывается специальным клеем на основе герметика. У основания ендовы должен оставаться участок шириной около 15 см, свободный от черепицы. Черепица обрезается по линейной доске параллельно ендове и промазывается клеем.

Если крыша с уклоном, превышающим 18°, подкладку располагают только по периметру кровли. Защите также подлежат сама ендова, торцы ската, конек, места проходок и мансардных окон.

Внимание! Основание под ковер должно быть ровным и гладким. Только так будет обеспечена необходимая гидро защита. С этой целью рекомендуется использовать влагостойкую фанеру, ОСП-3 или высушенную обрезную доску.

На следующем этапе проводится крепление водосточных желобов. Если предполагается монтаж скатных кронштейнов, работы начинают именно с их установки. Затем на подкладочный ковер крепят карнизные и торцевые капельники с нахлестом не менее 20 см. Капельники прибивают теми же кровельными гвоздями, что используются для монтажа битумной черепицы и ендового ковра.

Рулоны материала имеют небольшой вес, что позволяет проводить транспортировку покрытия одним работником. В процессе укладки не рекомендуется ходить по ковру, иначе на поверхности могут остаться следы от обуви. Для резки рулонов подойдет обычный строительный или кровельный нож.

Производители ендовых ковров рекомендуют проводить работы по укладке гидроизоляции при плюсовой температуре (не ниже +5 °С). Если рулоны хранились в холодном складе, перед монтажом их необходимо выдержать в теплом помещении в течение суток. Это сделает материал более податливым и упростит процедуру укладки.

Подкладочный ковер, уложенный по всей площади кровли, способен продлить срок ее эксплуатации, служит профилактикой протечек. При укладке особое внимание рекомендуется уделять «слабым» местам крыши — ендовам, карнизам и торцам.

Монтаж гибкой черепицы в ендове

Мягкая черепица делает кровлю дома красивой, выразительной, представительной, подчеркивая неповторимую яркость архитектурного ансамбля в целом. Однако в ее укладке есть свои особенности, которые следует учитывать, чтобы увеличить надежность всей конструкции, продлить срок ее эксплуатации.

Одним из важнейших элементов крыши является ендова. Она представляет собой едва ли не самое проблемное место – стык двух плоскостей скатной кровли с внутренним углом. Именно там собирается максимальное количество дождевой влаги, снега, увеличивающего нагрузки на стропила, которые могут прогибаться под его тяжестью. Все прогибы рано или поздно приводят к прорыву кровельного покрытия, образованию протечек. Именно поэтому пристальное внимание при проведении укладки гибкой черепицы следует уделить обустройству ендовы.

В чем особенность устройства ендовы

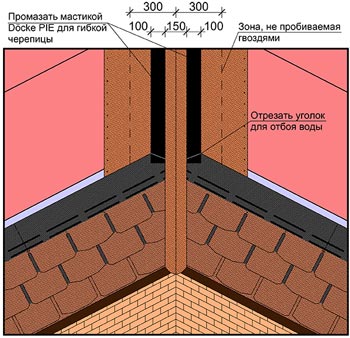

Из-за большой нагрузки, которую приходится переносить ендове, следует предусмотреть ее укрепление, т.к. в вогнутом углу собирается большое количество воды. Чтобы обеспечить длительную и надежную эксплуатацию крыше, необходимо позаботиться о правильной укладке кровельного пирога в этом месте. Особенности монтажа в ендове :

Обязательно укладывается подкладочный слой, который стелется вдоль ендовы с нахлестами на скаты не менее 50 см. Полотнище прикрепляется к основе крыши. Края материала крепятся гвоздями, находящимися друг от друга в 10 см, на расстоянии 3-5 см от кромки подкладочного ковра.
Использовать гвозди в центральной части ни в коем случае нельзя, поэтому для ее крепления здесь применяется специальная мастика. Она наносится несколькими сплошными полосками шириной примерно 1 мм по обе стороны от оси ендовы.
Черепицу нельзя прибивать гвоздями ближе 30 см от центральной оси ендовы

Монтаж кровельного покрытия начинается с самого пологого либо короткого ската. Чтобы правильно определить это место на граничном скате от ендовной оси отмеряют 30 см и проводят линию. Она будет служить краем для гонта первого ската, закрывающего стык.

Этапы укладки гибкой черепицы в ендову с ендовым ковром

Монтаж кровли из мягкой черепицы в ендову берет свое начало с укладки подкладочного ковра, который должен заходить на соседний скат. Затем по оси ендовы раскладывается ендовный ковер, фиксируемый по краю к основе гвоздями с расстоянием 10-20 см. Если ендова длиннее 10 м, то фрагменты ковра настилаются с нахлестом 15 см, замазываются битумной мастикой.

Укладка черепицы начинается с отмеченной исходной полосы, проведенной в нижней части уклона около карнизного свеса. Важно по правилам обрезать край гонта, прилегающего к ендовному желобу. Кровельное покрытие прикладывается к месту кладки, отмечается линия желоба, излишек отрезается. Для предотвращения повреждения гидроизоляции подкладывается доска. При монтаже рядов точно также подрезается прилегающий к ендове гонт.

Каждый черепичный элемент имеет внутреннее самоклеящееся покрытие из битума со съемной пленкой, благодаря которому он прикрепляется к подготовленному основанию крыши. Если черепица не самоклеящаяся, то обязательно промазывается мастикой. Для дополнительной фиксации все листы прибиваются оцинкованными гвоздями в верхней части. Гвозди бьются на расстоянии не меньше 30 см от центра ендовы. Если кровля имеет уклон меньше 45°, будет достаточно пяти гвоздей на 1 п. м, больше 45° – восьми. Таким образом укладываются оба ската по бокам от ендовы.

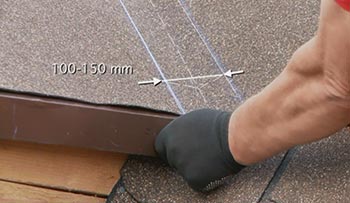

Затем формируется желоб ендовы. Отбивкой отмечаются линии по сторонам от оси, которые в последствии сформируют его 5-15 см шириной. Если строение находится под кронами деревьев, то желоб рекомендуется делать пошире для нормального удаления листьев. Рядовые гонты прорезаются по этим линиям. Для отбоя воды следует подрезать верхний угол каждого элемента кровельного покрытия. Тыльную сторону без самоклеящегося слоя промазывают полосой битумной мастики шириной 10 см.

В случае значительного отличия водотока со скатов ендовный желоб нужно сместить в сторону меньшего водотока, чтобы компенсировать подмыв стыка рядового гонта и ендовного ковра. Если выбран открытый способ укладки, то эти работы можно не проводить.

Гибкая черепица Docke

Гибкая черепица Shinglas

Гибкая черепица GAF

Гибкая черепица IKO

Все способы устройства ендовы

Открытый . Кровельный материал укладывается на ендовный ковер до оси ендовы. Верхние углы черепицы, накрывающей ее, прибивайся гвоздям. Так собираются обе поверхности ската, а затем отбивкой отбивают две черты, обозначающие линии подреза рядового гонта. Для предотвращения попадания влаги в ендову следует укоротить все гонты перед финишным закреплением их битумной мастикой.

«Подрез» стоит применять при разных углах наклона скатов кровли. Укладка начинается со ската с меньшим уклоном с нахлестом 30 см на более крутой. Все гонты на пологой стороне фиксируются по разметочной линии гвоздями так, чтобы закрепить сразу верхний и нижний листы. Подрез делается на стороне крутого уклона в 7-8 см от центра сгиба ендовы. Затем у верхнего края гонта обрезается угол для отбоя воды. Монтируются ряды второго примыкающего уклона, подрезаемые на линии, не доходящей до центральной ендовной оси 10 см. Верхний угол размером 50х30 мм всех крайних элементов отрезается под углом 60°. В результате получается аккуратный переход от пологой части кровли к более крутой.

«Косичка» . Способ используется при равных уклонах смежных скатов, составляющих ендову. Ряды ведутся параллельно. Первый ряд одного ската заводится на 300 мм от центральной оси ендовы на смежный. Потом таким же образом кладется начальный ряд второго ската. Снова формируется ряд первого ската. Способ довольно сложный, но после завершения работ получается красивый рисунок, создающий эффект целостности. Также он отличается надежностью, поэтому рекомендуется к применению на крышах с малым уклоном.

«Двойное плетение» . Способ подходит только для равных уклонов скатов, образующих ендову. Угол желательно сравнять доской, чтобы получить более мягкий переход. Для этого под гидроизоляцию монтируется дощечка 20-25 см по ширине в центральной части. В первом ряду кладется неполный лист гонта, состоящий из нескольких лепестков, таким образом, чтобы центральная часть приходилась на ендовную ось. Монтаж гибкой черепицы первого ряда идет до угла, на уже уложенный ранее гонт. Подрезка осуществляется под углом 60°. Между примыкающими частями по центру ендовы размещается один лепесток кровельного материала. Смещенными на 1/2 высоты уложенного ряда кладутся два лепестка гонта. Кладется последующий ряд черепицы. В центральной части располагается один лепесток и таким образом до финала.

Калифорнийский способ выполняется только с двухслойной ламинированной черепицей типа “драконий зуб” у Шинглас, Cambridge у IKO и т.д. Нижний край ендовного ковра на стыке карнизных планок можно обрезается так, чтобы оставался выступающий полукруг, который будет служить для отвода воды. Затем размечается граница для укладки битумной черепицы. От центральной оси ендовы следует отмерить по 40 мм, отметить вдоль нее планируемый предел ендовного желоба. В 300 мм проводится линия укладки вертикального ряда покрытия. Именно он – отличительная особенность калифорнийского метода.

Вертикальная черепица укладывается вдоль отмеченной линии. Выступающий за нижнюю границу уклона угол гонта обрезается так, чтобы до края карнизной планки осталось примерно 10-20 мм. Затем производится укладка горизонтальной черепицы, начинающаяся от карнизного свеса. Кладка рядового кровельного материала идет от ендовы, за счет чего гонты тут не нуждаются в подрезке.

Видео материал

Посмотрите наглядное видео о монтаже гибкой черепицы в ендове.

Монтаж гибкой черепицы. Устройство ендовы

Метод открытой ендовы

Общий вид и обозначения:

Центральная ось ендовы;
Линия фиксации гибкой черепицы (расстояние не менее 300 мм от оси ендовы);
Линия подреза (расстояние не менее 25–75 мм от оси ендовы);
Подрезка черепицы для отбоя воды;
Промазка мастикой тыльной стороны гибкой черепицы.

Произвести разметку на ендовном ковре:

Линии подреза (2) в сторону оси ендовы (1). Ширина желоба ендовы варьируется от 50 до 150 мм. Ширина зависит от местоположения здания или сооружения. Если объект строительства находится в чаще леса, необходимо увеличивать ширину желоба для беспрепятственного удаления листвы. Рекомендуемая ширина желоба 70 мм.
Линия фиксации (3) гибкой черепицы на расстоянии не менее 300 мм от оси ендовы.

Произвести отбивку мелованных линий подреза и фиксации с помощью шнурки (отбивки).

Произвести укладку рядовой черепицы до линии подреза в сторону оси ендовы и осуществить разметку линии подреза.

Подрезать рядовую черепицу по линии подреза, используя специальную деревянную дощечку, чтобы не повредить целостность гидроизоляционного слоя.

На каждой поверхности ската зафиксировать каждый гонт гибкой черепицы с помощью кровельных гвоздей по линии фиксации (3) (на расстоянии не менее 300 мм от оси ендовы (1)).

Подрезать каждый гонт черепицы на 20–30 мм для отбоя воды в ендове.

Промазать черепицу битумной мастикой ТЕХНОНИКОЛЬ ФИКСЕР с тыльной стороны на величину 100 мм в местах отсутствия самоклеящегося слоя, толщиной не более 1 мм.

Промазка черепицы битумной мастикой ФИКСЕР осуществляется на каждой поверхности ската.

Необходимо наносить мастику не только на ендовный ковер, но и на нижележащий гонт гибкой черепицы для более надежной изоляции.

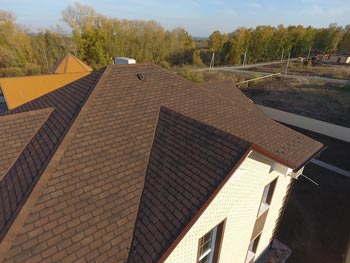

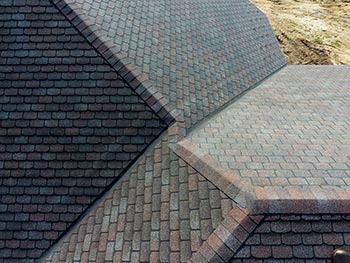

Выполненная ендова открытым способом.

Если водосток со скатов существенно отличается, то желоб ендовы необходимо смещать в сторону меньшего водотока для компенсации подмыва воды стыка рядовой черепицы и ендовного ковра.

Метод подреза

Общий вид и обозначения:

Центральная ось ендовы;
Линия фиксации гибкой черепицы (расстояние не менее 300 мм от оси ендовы);
Линия подреза (расстояние не менее 70–80 мм от оси ендовы);
Подрезка черепицы для отбоя воды;
Промазка мастикой тыльной стороны гибкой черепицы.

Произвести разметку на подкладочном ковре линии фиксации (2) гибкой черепицы на расстоянии не менее 300 мм от оси ендовы (1).

Уложить гибкую черепицу, начиная с малоуклонного ската с нахлестом на более крутой скат на величину не менее 300 мм. Произвести отбивку мелованной линии фиксации с помощью шнурки (отбивки).

Зафиксировать каждый гонт гибкой черепицы с помощью кровельных гвоздей по линии фиксации (на расстоянии не менее 300 мм от оси ендовы).

Не следует прибивать специальные гвозди ближе линии фиксации (2) (на расстоянии 300 мм от центральной оси ендовы (1)).

Произвести отбивку мелованной линии подреза (3) на более крутом скате с помощью шнурки (отбивки) (на расстоянии 70–80 мм от оси ендовы). Уложить гибкую черепицу на более крутом скате (красный контур) поверх ранее смонтированной черепицы на малоуклонном скате (зеленый контур) таким образом, чтобы край гонта заходил за линию подреза (3).

Подрезать рядовую черепицу с более крутого ската по мелованной линии подреза, используя специальную деревянную дощечку, чтобы не повредить целостность гидроизоляционного слоя.

Подрезать каждый гонт черепицы на 20–30 мм для отбоя воды в ендове.

Необходимо наносить мастику не только на черепицу малоуклонного ската, но и на нижележащий гонт гибкой черепицы с более крутого ската для надежной изоляции.

Монтаж гибкой черепицы

Гибкая черепица – один из самых распространенных в западных странах видов кровельных покрытий. В статьях «Гибкая кровля: обзор» и «Обзор комплектующих для гибкой кровли» можно прочитать подробнее про особенности этого материала и комплектующих для него.

В этой статье мы подробнее остановимся на монтаже мягкой кровли.

Инструменты и комплектующие

Для монтажа битумной черепицы потребуется определенный перечень инструментов.

Молоток– ударный инструмент с фиберглассовой или деревянной ручкой и стальным бойком. Понадобиться для прибивания элементов кровли с помощью гвоздей.

Кровельный нож – разновидность строительного ножа, применяется для раскройки мягких материалов.

Кровельный нож имеет загнутое лезвие для удобства раскройки различных материалов

Шпательприменяется для нанесения мастики на швы. Для этих целей подойдет инструмент с небольшим полотном (100 мм). В качестве альтернативных вариантов для нанесения мастики на поверхности могут использоваться кисти или мастерки.

Шпатель удобен для промазки швов мастикой

Строительный фен может потребоваться, если монтаж производится в условиях отрицательных температур. Фен позволяет нагревать мастику и обратную клеящуюся сторону гонтов.

Кроме инструментов, для работы потребуются комплектующие, о которых мы писали в статье «Обзор комплектующих для гибкой кровли». К перечню необходимых относятся подкладочный ковер, ендовый ковер, кровельные гвозди, битумная мастика, металлические планки и коньково-карнизная черепица.

Подготовка основания

Мягкую кровлю укладывают на сплошной настил, которые делается из ОСБ или фанеры. Перед началом работ необходимо провести подготовку стропильной системы.

Деревянные стропила должны быть покрыты антисептическими средствами для защиты их от размножения грибковых микроорганизмов, чтобы предотвратить появление плесени.
Под стропильной системой устанавливается слой пароизоляционной пленки. Пленка закрепляется с помощью деревянных брусков, которые устанавливаются с шагом 60 см. К стропилам покрытие крепится с помощью гвоздей или скоб. Соединение пленок друг с другом внахлест производится с помощью двухстороннего скотча.

Использование двойного скотча для соединения двух листов

В промежутки между стропилами укладывается утеплитель. Если требуется прокладка в два слоя, то плиты необходимо укладывать со смещением, чтобы перекрыть швы, которые станут «мостиками холода».

Закладка теплоизоляции

Поверх утеплителя укладывают слой ветрозащитной пленки.

Следующим шагом можно переходить к монтажу жесткого основания — настила под мягкую кровлю. Первым слоем укладывают доску из хвойных пород толщиной 25 мм. Укладка производится с произвольным шагом. Влажность материала не должна превышать 20%.

На фото виден слой ветрозащиты, после которого
идет дощатая обрешетка, покрываемая листами ОСП

После доски укладывается основное покрытие. Наиболее распространенным материалом для настила является ОСП (ориентированно-стружечная плита). Марка стружечного материала должна быть не меньше ОСП-3, для этого вида работ обычно используют листы толщиной 9 или 12 мм. Также допускается использование влагоустойчивой фанеры (ФСФ) аналогичной толщины. Влажность плитных материалов не может превышать 12%. Зазор между листами должен составлять 3 – 4 мм. Крепление листов к обрешетке из досок осуществляется с помощью саморезов. В результате должна получиться ровная поверхность, поэтому важно, чтобы на стыках не было перепадов высот (более 2 мм). При укладке листов важно обратить внимание, чтобы швы шли со смещением (вразбежку).

Монтаж подкладочного ковра

Подкладочный ковер создает дополнительный слой гидроизоляции, защищая покрытие из ОСБ или фанеры. Подкладочный ковер представляет собой рулонный материал на основе битума.

В зависимости от уклона ската крыши прокладочный ковер может раскатываться по всей площади твердого покрытия или только местами. Первый случай предполагается, когда уклон составляет не больше 18 градусов. Если наклон ската больше этой величины, то прокладочный ковер монтируется только на ендову, коньки, карнизы, торцевые части и на места, примыкающие к вертикальным поверхностям.

Раскатка рулонов ковра осуществляется параллельно коньку, если уклон небольшой. Также допускается вертикальная раскатка (от конька к скату). Укладку материала необходимо производить с натягом.

Раскатка ковра от конька к скату

Нахлест подкладочного ковра на горизонтальных швах должен составлять 10 см, на вертикальных – 20 см, при этом швы промазываются битумной мастикой. Для нанесения вещества можно воспользоваться шпателем или кистью. Некоторые производители выпускают собственные клеевые составы для крепления ковра.

После обработки швов мастикой, ковер прибивается кровельными гвоздями. Метизы рекомендуется забивать с шагом 20 – 25 см.

Установка планок

Металлические планки – важный элемент конструкции кровли. Они защищают деревянные элементы крыши от попадания осадков и обеспечивают отвод воды в водостоки.

Планки закрепляются поверх подкладочного ковра с отступом 2 см. В качестве креплений могут использоваться саморезы или гвозди, которые устанавливаются по зигзагообразному принципу на расстоянии 10 – 15 см.

Фронтальная планка с выступом для отвода воды от фронтонной части кровли

Ендовый ковер играет роль дополнительной гидроизоляции на ендове, при этом он выполняется в виде дополнительного покрытия, которое устанавливается поверх подкладочного ковра. Край ендового ковра промазывается мастикой для изоляции швов, сверху дополнительно забиваются кровельные гвозди с шагом 10 см. Расстояние от оси ендовы должно составлять минимум по 50 см с двух сторон. С краев ендовый ковер укладывается поверх капельников.

Схема раскатки ендового ковра

После этого необходимо проложить полосу стартовой черепицы, это полоса имеет прямоугольную форму, она лишена узора и фигурных вырезов. Её основное назначение – обеспечить равномерное покрытие на краях кровли. Полоса размещается на расстоянии 1 – 2 см от перегиба карнизной планки. Закрепляется этот элемент с помощью кровельных гвоздей.

Первый слой закрепляется на стартовой полосе

Монтаж гибкой кровли

Когда поверхность подготовлена и все перечисленные операции выполнены, можно приступать к монтажу самой кровли.

Укладку мягкой кровли можно начинать с нижней или верхней части ската, при этом в любом случае кладка начинается с центральной части конька или карниза.

Первый ряд на стартовую черепицу укладывается таким образом, чтобы верхний слой перекрывал швы и перфорированные вырезы. Метизы забивают на расстоянии 20 – 30 см от выреза кромки. В зависимости от уклона используется 4 или 6 гвоздей для крепления одного гонта.

Гонты необходимо укладывать вразбежку, чтобы перекрыть швы, поэтому второй ряд начинают также из центра, но со смещением. Схема монтажа должна соответствовать форме черепицы. Перед размещением на крыше с задней стороны черепицы удаляется защитная пленка.

С краев гонты необходимо обрезать с помощью ножа, а боковой край промазывается мастикой. Это обеспечит защиту от ливней, которые ветром будет задувать на фронтон кровли.

Для укладки гонтов на большой высоте потребуется установить подмости

В местах, где планируется установка точечной вентиляции, на этом этапе можно сделать вырезы в кровле. Затем в эти точки устанавливается кровельный точечный вентиль (КТВ). После установки все швы замазываются мастикой.

Закрепление КТВ на крыше с помощью кровельных гвоздей

На гонтах, которые подходят к дымоходным и вентиляционным трубам, делается вырез, соответствующий препятствию.

Вырез на мягкой черепице для примыкания к КТВ

Для монтажа на ендовой оси необходимо обрезать гонты по краям так, чтобы на ендовом ковре расстояние между черепицей разных скатов составляло 15 – 20 см. Линию обреза необходимо обработать мастикой.

Примыкание к стене

Чтобы хорошо защитить кровельные материалы от воды, необходимо правильно выполнять примыкания гонтов к стене или к дымоходным трубам. Эта задача может выполняться двумя способами. Различия между ними заключаются только в расположении ендового ковра. При первом способе ендовый ковер располагается под черепицей, второй метод предполагает, что ковер находится над гонтами.

Рядом со стеной или трубой необходимо уложить угловой брусок (50х50 мм). На него сверху заводится подкладочный ковер.

Схема примыканий к вертикальным поверхностям гибкой черепицы

На подкладочный ковер укладывается или мягкая черепица, или ендовый ковер в зависимости от способа примыкания. При первом способе ендовый ковер укладывается на черепицу и приклеивается с помощью мастики.

Ендовый ковер должен заходить на стену или трубу дымохода с нахлестом не менее 30 мм. Для закрепления ковра можно воспользоваться мастикой или дюбель-гвоздями. На конце ковра устанавливается металлическая планка примыкания, шов обрабатывается силиконовым герметиком.

Монтаж конька и вентиляции

После завершения монтажа основного кровельного покрытия можно переходить к работе над коньком. Для этого элемента крыши используется коньково-карнизная черепица. Для вентиляции внутреннего пространства кровли необходимо установить конек-аэратор. Монтаж коньков без вентиляции производится следующим образом.

Гонты надо перегнуть так, чтобы линия сгиба приходилась на конек крыши. Нахлест между элементами рекомендуется делать не менее 5 см. Крепление производится с помощью кровельных гвоздей. При этом места креплений должны быть перекрыты последующим элементом конька.
В вентилируемом коньке прорезается специальное отверстие шириной 4 – 8 см. Поверх этого зазора закрепляется коньковый аэратор, который имеет рифленую структуру для циркуляции воздуха. Элемент изолирован от попадания мусора и пыли с улицы. Сверху на аэратор укладываются гонты по аналогии с коньком без вентиляции.

Конек-аэратор обеспечивает циркуляцию воздуха

Вывод

Таким образом, для получения качественного результата при монтаже мягкой кровли важно соблюдать определенную последовательность технологических процедур. При покупке рекомендуется обязательно ознакомиться с инструкцией по монтажу от производителя. Если работа на высоте вызывает определенные сложности, то для укладки мягкой кровли лучше обратиться к профессионалам.

Ендовый ковер: его назначение и правила укладки

Ендовый ковер — это разновидность гидроизоляционного кровельного покрытия, предназначенная специально для обработки внутренних соединений скатов кровли (ендов) с покрытием из гибкой черепицы. Кроме того, он используется для гидроизоляции примыканий.

Попробуем ответить на самый частый вопрос: можно ли заменить ендовый ковер? Действительно, в интернете порой встречаются следующие советы:

укладывать в ендовы рубероид в несколько слоев с проклейкой битумом;
смонтировать вместо ковра желоб из металлической полосы.

Прежде чем последовать таким рекомендациям, рекомендуем обдумать несколько важных моментов.

Ендовы наиболее уязвимы с точки зрения «водяной» нагрузки — именно в образованный скатами «желоб» стекает вода со всей их площади.
Кроме того, это конструктивно сложный элемент, динамические подвижки, связанные с температурным расширением/сужением всех используемых материалов, действуют здесь особенно «разнонаправленно».
Для большей части территории России характерны резкие перепады температуры, поэтому нужно принимать во внимание большие величины линейного расширения.


Ендовый ковер уложен правильно с применением материалов Дёке

Выбирайте оригинальные материалы для устройства кровли

Рубероид — дешевый и далеко не безупречный материал. Он размягчается под воздействием тепла и растрескивается под действием мороза. Основой рубероида является бумага, которая размягчается при попадании влаги. этих особенностей средний срок службы рубероида невелик — 5–6 лет. Это фактически в 10 раз меньше срока эксплуатации покрытия из гибкой черепицы.

Металл — материал долговечный и надежный. Однако у него очень высокий коэффициент линейного расширения. При нагреве металлическая полоса будет увеличиваться, а в мороз уменьшаться в продольном и поперечном направлениях гораздо больше, чем другие элементы кровли. В лучшем случае это приведет к образованию волн и вздутий. В худшем — к отрыву покрытий. Поэтому на большей территории нашей страны использовать металлическую полосу для установки в ендову при устройстве кровли из битумной черепицы не просто нецелесообразно, но и попросту опасно.

Именно для противостояния всем негативным факторам производители гибкой черепицы разрабатывают специальные покрытия для ендов. Если вы «переплату» всего лишь за несколько рулонов ендового ковра пересчитаете на срок его эксплуатации, учтете все преимущества, включая скорость монтажа, надежность, эстетику, получится, что переплаты на самом деле нет.

Ендовый ковер Döcke PIE представляет собой многослойный рулонный материал, на рисунке вы можете видеть его строение. Покрытие отличает высокая водонепроницаемость и низкое водопоглощение. Благодаря использованию модифицированного битума, полотно достаточно эластично, чтобы компенсировать подвижки несущей конструкции кровли. Поставляется в рулонах шириной 1 и длиной 10 м. Фиксируется механическим крепежом.

Ендовый ковер: монтаж по правилам

Монтаж ендового ковра, и мягкой кровли вообще, выполняют в сухую погоду. Желательно, при температуре воздуха выше 10 °C (все материалы сохраняют оптимальную эластичность). При более низкой температуре кровельные материалы необходимо хранить в теплом помещении, а мастику разогревать на водяной бане.

Для работы вам потребуются:

рулетка, карандаш и кровельный нож — для раскроя;
разметочный шнур;
молоток;
шпатель — для нанесения мастики;
мастика для фиксации и герметизации ковра по периметру;
ершеные гвозди — для дополнительной фиксации ковра.

Напомним, поперечный размер ендового ковра составляет 1 м, и его укладывают примерно по 50 см вправо и влево от оси.

Отметьте с помощью разметочного шнура середину будущего желоба на подкладочном ковре и на раскроенном ендовом ковре. Раскроенный ендовый ковер уложите в ендову так, чтобы его продольная ось (отмеченная разметкой) была смещена на 20–30 мм вправо или влево от отметки на подкладочном ковре.

Аккуратно отверните края ендового ковра к середине и промажьте их по периметру мастикой на ширину не менее 10 см. В принципе, мастику можно наносить на подкладочный ковер, если предварительно сделать разметку положения ендового ковра.

Зафиксируйте ендовый ковер, начиная с оси, плотно прижимая его к основанию. По периметру (3 см от краев) дополнительно закрепите покрытие ершеными гвоздями с шагом 10 см. Если длины полотна не хватает на монтаж по всей длине ендовы, укладку дополнительного полотна нужно делать с нахлестом не менее 30 см. Монтаж начинать снизу — от карнизной планки.

На уложенном и зафиксированном ендовом ковре сделайте следующие отметки:

ось — середина будущего желоба;
границы желоба — две отметки слева и справа от оси на расстоянии 10–15 см. Обычно чем круче крыша, тем уже желоб.

При высоком уровне атмосферных осадков, наличии большого количества деревьев рядом с домом ширину желоба можно увеличить.
