Как установить конек на шиферную крышу?

Установка конька на шиферную крышу

Коньковое соединение обустраивается на последнем этапе строительства крыши, от результата выполненных действий зависит прочность и долговечность всей конструкции.

Перед тем, как своими руками сделать конек кровли, следует ознакомиться с функциями, которые возлагаются на этот участок:

• Препятствие проникновению влаги. Если конек оставить открытым, то попадающая внутрь чердачного пространства влага может стать причиной загнивания и разрушения стропильной системы.
• Вентиляция крыши. Конек кровельный, смонтированный с соблюдением особых правил, позволяет теплому воздуху вместе со скопившимися в нем водяными парами выходить наружу. Если циркуляция будет нарушена, то влага будет оседать на деревянных элементах крыши и на внутренней стороне кровельного материала. Это неизбежно приведет к порче всей конструкции.
• Защита от проникновения насекомых и птиц. Очень часто можно наблюдать, как пернатые друзья проникают в пространство на чердаке и строят гнезда непосредственно в крыше.
• Создание вида законченного строительства. Конек является декоративным элементом крыши, который делает всю конструкцию более эстетичной с видом завершенного строительства. Коньковая крыша собственного изготовления будет выглядеть нарядно, но разнообразия среди элементов, сделанных своими руками, почти нет. А вот готовые коньковые профили имеют достаточно широкий выбор цвета и формы. Очень важно, чтобы конек и кровельное покрытие были изготовлены одним производителем и желательно одного цвета.

Виды коньковой конструкции ↑

Конек на крышу формируется смыканием плоскостей скатов. Он имеет два варианта исполнения и зависит от конструкции системы стропил .

Брус, который установлен на вертикальные стойки, опирающиеся на затяжки либо на балки перекрытия потолка, или же закреплен на фронтонах. Он служит опорой для верхней части стропил. Прогон (основа конька), уложенный в вершине выставленных друг за другом жестких треугольных ферм из соединенных попарно стропильных ног, которые связаны между собой перемычками. В роли прогона может выступать бревно конька крыши, имеющего широкое сечение или пришитые под углом две доски толщиной 5 см.

Из всего этого следует, что в первую очередь мы имеем дело с составляющей двухскатной крыши. Однако его можно встретить также в конструкциях, имеющих более сложную конфигурацию. К примеру, в ломаных или разноскатных , в которых он смещен.

Относительно недавно для оформления конька использовали асбестоцемент, сегодня же производители чаще предлагают конек для крыши из оцинковки. Размеры оцинкованного обычно стандартные: длина их составляет примерно два метра, а ширина полок 25-30 см.

По месту установки различают три основных варианта конька:

прямой, ставший неотъемлемым элементом двухскатной крыши. Он устанавливается по уровню строго горизонтально; врезной, которые врезают на внутренние сопряжения скатов крыши, ниже основного; пересеченные, подходят для установки на многоскатные конструкции в местах, где пересекаются плоскости, врезаемые в основную кровлю.

Крепление конька

Конек сооружается на заключительном этапе строительства крыши. На коньковый брус укладывается гидроизоляция из толя или рубероида, предотвращающая гниение обрешетки. Но наилучшим решением будет использование коньковой ленты вместо толя и рубероида. Паропроницаемое геоволокно, из которого состоит лента, обеспечивает хорошую вентиляцию самого конька и ребер крыши, хорошо пропускает воздух, одновременно защищая подкровельное пространство от снега, дождя и насекомых. В качестве геоволокна может служить стеклянная или минеральная вата.

В месте установки конька кровельное покрытие лучше соединять неплотно, чтобы не нарушать естественный процесс вентиляции. С этой же целью нужно следить, чтобы подконьковое пространство не было плотно закупорено. Такое часто случается при заполнении этого пространства монтажной пеной и другими герметичными материалами.

Перед проведением работ по обустройству конька крыша освобождается от всех мешающих работе предметов. Материалы и инструменты поднимаются на крышу с помощью лебедки или верёвки.

В первую очередь в месте стыка скатов устанавливается коньковый брус сечением не менее 70х90 мм. Он прибивается гвоздями непосредственно на центральный брус кровли. Для удобства верхний край конькового бруса может быть закруглен. С обеих сторон от конькового бруса крепятся боковые обрешеточные брусья. Все деревянные детали обрабатываются защитными составами или окрашиваются масляными красками.

После этого получившаяся конструкция обшивается гидроизоляцией: толем, рубероидом, стекловатой или минватой, коньковой лентой. Элементы конька крепятся к коньковому брусу с помощью саморезов по металлу. В местах установки саморезов заранее желательно просверлить отверстия, чтобы шурупы лучше входили в металл и не гнули его. Кроме того, отверстия можно насверлить и в самом брусе.

Основной конек должен выходить за пределы крыши минимум на 1 см, лучше – на 2-3 см. Монтаж конька осуществляется с одного из торцов, постепенно двигаясь в направлении другого торца. Элементы конькового профиля крепятся друг к другу с нахлестом не менее 10 см. Полукруглые коньки соединяются между собой по специальным выштампованным линиям.

Коньковая планка из оцинкованного железа легко сгибается и разгибается при необходимости. За счет этого можно добиться идеального совпадения угла конька и угла наклона скатов. Крепление конькового профиля к бурсу осуществляется саморезами с шагом не более 80 см.

Виды профиля

Выбор профиля для обустройства конька своими руками основывается не на эстетических вкусах, а на практических задачах, которые он должен выполнять. Поэтому коньковые элементы подбирают в зависимости от материала, которым покрыта крыша:

Керамическая черепица. Конек для черепицы выглядит как полукруглый желоб, изготовленный из керамики методом формовки. Элементы имеют небольшую длину до 30-50 см. Для удобства монтажа один конец каждой детали имеет меньший размер. Коньковые элементы используют для обустройства вальм черепичных крыш. Укладка конька из черепицы трудозатратный, кропотливый процесс.

Чтобы сделать конек на крыше своими руками, следует приобрести специальную вентиляционную ленту, рубероид или высокодиффузную мембрану для гидроизоляции, кровельные саморезы, шуруповерт, строительный степлер.

Расчет длины и высоты

Чтобы конек крыши служил исправно, нужен внимательный расчет. Длину рассчитать просто. Она равна протяженности скатов, в которой добавляется нахлест коньковых составных деталей — он обычно составляет 50 мм.

Высота конька зависит от наклона крыши, ширины дома, высоты скатов. Для точного ее определения прибегают к специальной таблице коэффициентов. Такой коэффициент умножается на половину ширины здания.

Сложность заключается в том, что расчеты зависят от коньковых типов, способов крепления, прочих параметров, поэтому нет такого вычисления, которое будет верным для всех случаев. Лучше сделать предварительную раскладку на пробной планке перед основной работой, чтобы вовремя внести изменения.

Обустройство конька для шиферной крыши

Крыша из шифера предопределяет аккуратное и внимательно выполнение устройства кровельного конька. Необходимо поместить на коньке деревянный брус, а по обеим сторонам от него по всей длине прикрепить два обрешеточных бруса.

После того, как оба ската будут покрыты шифером, на деревянный брус, смонтированный на коньке, устанавливаются скобы, а к ним прикрепляются ходовые переносные мостики и коньковый брусок.

Прежде чем накрыть крышу кровлей для конька, верхняя грань установленного бруска согласно закругляется по радиусу конькового шифера. Брусок по всей длине покрывают рулонным материалом, и вот теперь уже можно начинать укладывать коньковый шифер.

Если вы укладываете шифер на крышу с одним скатом, вам еще проще. Здесь конек располагают к фронтону стороной широкого раструба и накрывают вторым коньком.

Далее производят разметку для отверстий крепления. После оба конька просверливают по продольной оси, а также делаю отверстия на отворотах каждого из коньков (они должны проходить через гребни волны у шиферных листов основного покрытия).

Скат крыши, который примыкает к ребру, нужно покрыть расклинками – это косые части листов с размерами, определяемыми на месте монтажа. ИХ укладывают очень плотно к реберному брусу и крепят на обрешетке так же, как обычные листы – шурупами либо шиферными гвоздями.

На ребрах обрешетки укрепляют ленту рулонного материала с шириной 35 см, после этого парами укладывают коньки снизу вверх. Укрепляются они точно так же, как и на самом коньке.

Особенности монтажа

При монтаже покрытия обязательно оставляется достаточное расстояние между слоями кровельного “пирога”, обеспечивающее свободный доступа воздуха. Технологически оправданной будет установка системы конькового аэратора, оснащенная защитной сеткой от насекомых.

Схема монтажа конька шиферной кровли

Для кровли из шифера или керамической черепицы определяется высота установки кровельного конька. Под него монтируется дополнительная третья опора, значительно продлевающая срок службы этой части конструкции. Ее высота равняется измеренному расстоянию от сопряжения стропил до внутренней части коньковой планки. В соответствии с полученными замерами вырезается доска, равная этой ширине, и крепится к стропилам крыши.

Для выполнения монтажных работ привлекают как минимум двух человек. Конек на металлочерепицу устанавливают в следующей последовательности:

1. Проверить верхнюю линию примыкания скатов на ровность. Неровная коньковая ось значительно осложняет монтаж, поэтому кривизна более двух сантиметров не допускается.
2. Даже при наличии коньковой планки с шириной более 20 сантиметров, установка в коньковые пазы уплотнителя убережет от атмосферных осадков все подкровельное пространство.
3. Использование уплотнителя является обязательным условием правильности его монтажа. Это обеспечит нормальный режим эксплуатации кровли и её длительную эксплуатацию.
4. Перед креплением коньков полукруглого сечения предварительно устанавливают заглушки с его торцов.
5. Крепление коньковых планок начинают с торцов, что обеспечит максимально высокое качество установки.
6. Конек на металлочерепицу закрепляют в один уровень с крайним из листов основного кровельного материала. При монтаже соблюдают пропорции и придерживаются линии оси с соблюдением минимального зазора.
7. Тщательный контроль над перекосами и отклонениями коньковой планки относительно оси обеспечивает максимально высокое качество монтажа.
8. Крепление конька к металлочерепице выполняют саморезами с резиновой шайбой.
9. При установке нескольких коньковых планок выполняют перекрытие порядка 5-10 миллиметров.
10. Каждый конек должен надежно крепиться к листам металочерепицы, это обеспечивает высокие эксплуатационные свойства и длительный срок службы.

Если вы впервые выполняете строительство крыши, тогда обязательно предварительно посмотрите обучающие видео уроки. Это обеспечит лучшее понимание основных приемов выполнения монтажных работ.

На схемах показаны тонкости монтажа конька крыши:

Чертеж конька мансардной крыши

Чертеж крыши из шифера

Конек вальмовой кровли

Монтаж конька из металлочерепицы

Организация вентиляции через конек

Структура конька крыши

Установка и монтаж конька крыши, дефекты крепления или почему под конек задувает снег?

28.02.2017 8,133 Просмотров

При использовании жестких кровельных материалов, таких как асбоцемент, металлочерепица и т.п., естественным образом возникает проблема герметизации соединений плоскостей и переходов.

Любой вариант сочленения образует щель, которая должна быть надежно укрыта, иначе она образует участок активных протечек.

Поскольку сам по себе кровельный материал — листовой, то для решения вопросов стыкования плоскостей выпускаются специальные элементы — доборы.

Они разрабатываются таким образом, чтобы обеспечивалась необходимая защита от попадания воды в подкровельное пространство, а также чтобы внешний вид соответствовал по всем параметрам исходному типу материала, создавая комплект из однотипных элементов. Одним из них является конек крыши.

Конек крыши — что это за кровельный элемент?

Конек крыши дома — это доборный элемент, предназначенный для оформления соединения скатов крыши в самой верхней позиции. Он занимает главенствующее положение, объединяя плоскости и логически завершая их стык.

Выполняет две основные функции:

• Защита от протечек, проникновения дождевой или талой воды в подкровельное пространство.
• Обеспечение необходимого зазора для вентиляции подкровельного пространства, чтобы происходил вывод паров из элементов кровельного пирога и имелась возможность просушки утеплителя.

Обе задачи, на первый взгляд, исключающие друг друга, успешно выполняются при правильном монтаже конька, который исключает попадание воды под покрытие крыши, организуя штатный отвод, и допускает свободный проход воздуха для удаления водяного пара из кровельного пирога. Одновременность действия по двум направлениям обеспечивается формой конька, разработанной в процессе многолетней эксплуатации в разных климатических условиях.

Конек на крыше дома: фото элемента

Виды коньков для крыши

В зависимости от типа кровли и способа ее монтажа применяются различные виды коньков. Производители выпускают следующие конструкции коньков:

• Полукруглый. Не имеет четко выраженного ребра, образуя небольшую воздушную подушку во внутренней части купола, способствующую вентиляции подкровельного пространства. Торцы полукруглых коньков закрываются специальными заглушками, придающими добору законченный вид и исключающими попадание воды в торцевой срез конька.
• Прямой. Самый простой вид конька, не требующий торцевой заглушки и пригодный для установки на разные конструкции крыши.
• Узкий. Играет роль декоративного элемента при оформлении крыш беседок, шатровых крыш, покрытия шпилей и т.п.
• Изогнутый (фигурный). Более сложный профиль усиливает вентиляционные возможности и позволяет более свободно подгонять добор к кровле.

Соединение прямых коньков осуществляется при помощи У- и Т-образных элементов, обеспечивающих герметичный и прочный переход профиля. Все существующие типы конькового профиля выполняют сходные задачи, разница между ними заключается в некоторых отличиях процесса монтажа, обусловленных разницей в конструкции.

Из каких элементов состоит конек для кровли

Узлы конька кровли имеют сложный состав. Кроме коньковой планки — доборного элемента, являющегося основной видимой частью узла, присутствуют элементы гидроизоляции, монтажные бруски, опционально применяется уплотнительный элемент.

Наличие тех или иных деталей в составе конструкции обусловлено несколькими факторами:

• Размеры крыши.
• Наличие/отсутствие вентиляции подкровельного пространства (если чердак не используется в качестве жилого или хозяйственного помещения, то кровля обычно не утепляется, вентиляция в этом случае не нужна).
• Тип кровельного материала и конструктивные особенности доборных элементов, соответствующих ему.

Из обязательных элементов можно указать гидроизолирующий слой, как основной защитный барьер для воды. В местностях с частыми шквальными ветрами обязателен уплотняющий элемент, не позволяющий ветру проникать под коньковую планку и создавать угрозу срыва ее с опоры.

Из каких элементов состоит узел конька

Как рассчитать длину коньковой планки

Расчет конька для крыши сводится к определению количества доборного элемента и комплектующих — гидроизоляции, уплотнителя, крепежных элементов и т.д. Основа такого расчета — план строительства, в котором имеется точная проектная длина крыши и указываются все необходимые материалы, принятые к использованию.

Больше хлопот обычно возникает с правильной организацией подложки — коньковых брусков, обеспечивающих точное и ровное крепление планок.

К моменту монтажа стропильной системы выбор конкретного кровельного материала должен быть завершен, чтобы имелась возможность организации подложки по точным размерам профиля.

Проблема заключается в разнообразии типов конька, не позволяющем определить какую-то единую схему размещения опорных планок — ширина, способ крепления и уплотнения всех элементов несхожи между сбой и требуют индивидуального рассмотрения. Поэтому для точного расчета всегда следует отработать монтаж на пробной планке, чтобы имелась возможность оперативного изменения или коррекции установки подложки.

Чтобы избежать дефектов крепления конька крыши, следует грамотно подойди к вопросу монтажа.

Вентилируемый конек кровли

Монтаж конька на крышу

Пошаговое устройство конька на крышу требует конкретности по материалу — какой вид кровельного покрытия используется, тип чердака, наличие кровельного пирога и т.д.

Некоторые позиции монтажа могут сильно зависеть от этих факторов, но общий порядок действий, в целом, одинаков, что дает возможность описать этапы работ (с некоторыми оговорками).

Установка конька крыши начинается с установки гидроизоляции:

1. Началом работ по установке конька можно считать завершение укладки кровельного покрытия, которое ведется снизу вверх. Завершающий ряд (по необходимости) подрезается таким образом, чтобы образовать необходимый вентиляционный зазор между скатами, но не слишком большой, чтобы кровельный конек мог надежно закрыть его.
2. Устанавливается гидроизолирующий материал, защищающий от образования протечек по линии стыка скатов.
3. Полость между торцами скатов набивается стекловатой. Такая мера позволит избежать образования снежных заносов под коньком в зимнее время. Использование стекловаты — не принципиально, существуют другие варианты, но дешевизна материала и его устойчивость к гниению — решающий фактор. Плотно набивать не следует, иначе можно прекратить возможность вентиляции.
4. Если под конек крыши задувает снег,то в таком случае целесообразна установка уплотнителя. Одним из простых и действенных вариантов является прокладка полосы рубероида по линии стыка плоскостей крыши. Одна сторона полосы крепится сквозь кровельный материал к обрешетке стропильной системы, другая сторона — к специально закрепленному на прогон деревянному бруску, обеспечивающему необходимую высоту. С другой стороны аналогичным образом крепится вторая полоса, закрепляемая внахлест к брусу. В результате получается дополнительный изолирующий слой, защищающий от возникновения снежных заносов, от ветра и от действия талой воды. Такая процедура очень полезна в районах с частыми вьюгами, способными заметать снег даже в мелкие щели.
5. Начинается установка конька. Монтаж ведется с края, крепление материала производится на кровельные саморезы, снабженные специальными прокладками из резины и покрытые защитным слоем. Обычные гвозди не применять! После монтажа первой планки необходимо протянуть по линии установки шнурок, чтобы имелась возможность контроля и коррекции прямизны установки.
6. Все последующие уголки устанавливаются внахлест не менее 5 см или по линиям штамповки волны. Направление укладки — слева направо или наоборот — выбирается исходя из направления преобладающих в регионе ветров.
7. После полной установки всех коньковых планок прикрепляются торцевые элементы (если имеются), как мера защиты от попадания снега или дождя в коньковую пазуху.

Уплотнитель и вентиляционная лента

Другие виды доборных элементов

Кроме коньков, изготавливаются:

• Ендовы. Оформление стыков плоскостей во впадинах.
• Стеновые уголки. Оформляют места примыкания кровли к стенам.
• Карнизные и ветровые планки.
• Оконные сливы.
• Снеговые барьеры. Удерживают снежные массы от нештатного схода с крыши.

Все элементы, как коньковые, так и остальные, имеют четкое соответствие своему профилю материала. Варианты установки для каждого из них имеют свои нюансы и должны быть выяснены заранее, до монтажных работ. Сама по себе установка, при наличии знания материала и методики монтажных работ данного профиля, не вызывает особых проблем и вполне доступна для самостоятельного осуществления.

Полезное видео

Монтаж конька вы можете просмотреть на видео ниже:

Установка и монтаж конька крыши, дефекты крепления или почему под конек задувает снег?

28.02.2017 8,133 Просмотров

При использовании жестких кровельных материалов, таких как асбоцемент, металлочерепица и т.п., естественным образом возникает проблема герметизации соединений плоскостей и переходов.

Любой вариант сочленения образует щель, которая должна быть надежно укрыта, иначе она образует участок активных протечек.

Поскольку сам по себе кровельный материал — листовой, то для решения вопросов стыкования плоскостей выпускаются специальные элементы — доборы.

Они разрабатываются таким образом, чтобы обеспечивалась необходимая защита от попадания воды в подкровельное пространство, а также чтобы внешний вид соответствовал по всем параметрам исходному типу материала, создавая комплект из однотипных элементов. Одним из них является конек крыши.

Конек крыши — что это за кровельный элемент?

Конек крыши дома — это доборный элемент, предназначенный для оформления соединения скатов крыши в самой верхней позиции. Он занимает главенствующее положение, объединяя плоскости и логически завершая их стык.

Выполняет две основные функции:

• Защита от протечек, проникновения дождевой или талой воды в подкровельное пространство.
• Обеспечение необходимого зазора для вентиляции подкровельного пространства, чтобы происходил вывод паров из элементов кровельного пирога и имелась возможность просушки утеплителя.

Обе задачи, на первый взгляд, исключающие друг друга, успешно выполняются при правильном монтаже конька, который исключает попадание воды под покрытие крыши, организуя штатный отвод, и допускает свободный проход воздуха для удаления водяного пара из кровельного пирога. Одновременность действия по двум направлениям обеспечивается формой конька, разработанной в процессе многолетней эксплуатации в разных климатических условиях.

Конек на крыше дома: фото элемента

Виды коньков для крыши

В зависимости от типа кровли и способа ее монтажа применяются различные виды коньков. Производители выпускают следующие конструкции коньков:

• Полукруглый. Не имеет четко выраженного ребра, образуя небольшую воздушную подушку во внутренней части купола, способствующую вентиляции подкровельного пространства. Торцы полукруглых коньков закрываются специальными заглушками, придающими добору законченный вид и исключающими попадание воды в торцевой срез конька.
• Прямой. Самый простой вид конька, не требующий торцевой заглушки и пригодный для установки на разные конструкции крыши.
• Узкий. Играет роль декоративного элемента при оформлении крыш беседок, шатровых крыш, покрытия шпилей и т.п.
• Изогнутый (фигурный). Более сложный профиль усиливает вентиляционные возможности и позволяет более свободно подгонять добор к кровле.

Соединение прямых коньков осуществляется при помощи У- и Т-образных элементов, обеспечивающих герметичный и прочный переход профиля. Все существующие типы конькового профиля выполняют сходные задачи, разница между ними заключается в некоторых отличиях процесса монтажа, обусловленных разницей в конструкции.

Из каких элементов состоит конек для кровли

Узлы конька кровли имеют сложный состав. Кроме коньковой планки — доборного элемента, являющегося основной видимой частью узла, присутствуют элементы гидроизоляции, монтажные бруски, опционально применяется уплотнительный элемент.

Наличие тех или иных деталей в составе конструкции обусловлено несколькими факторами:

• Размеры крыши.
• Наличие/отсутствие вентиляции подкровельного пространства (если чердак не используется в качестве жилого или хозяйственного помещения, то кровля обычно не утепляется, вентиляция в этом случае не нужна).
• Тип кровельного материала и конструктивные особенности доборных элементов, соответствующих ему.

Из обязательных элементов можно указать гидроизолирующий слой, как основной защитный барьер для воды. В местностях с частыми шквальными ветрами обязателен уплотняющий элемент, не позволяющий ветру проникать под коньковую планку и создавать угрозу срыва ее с опоры.

Из каких элементов состоит узел конька

Как рассчитать длину коньковой планки

Расчет конька для крыши сводится к определению количества доборного элемента и комплектующих — гидроизоляции, уплотнителя, крепежных элементов и т.д. Основа такого расчета — план строительства, в котором имеется точная проектная длина крыши и указываются все необходимые материалы, принятые к использованию.

Больше хлопот обычно возникает с правильной организацией подложки — коньковых брусков, обеспечивающих точное и ровное крепление планок.

К моменту монтажа стропильной системы выбор конкретного кровельного материала должен быть завершен, чтобы имелась возможность организации подложки по точным размерам профиля.

Проблема заключается в разнообразии типов конька, не позволяющем определить какую-то единую схему размещения опорных планок — ширина, способ крепления и уплотнения всех элементов несхожи между сбой и требуют индивидуального рассмотрения. Поэтому для точного расчета всегда следует отработать монтаж на пробной планке, чтобы имелась возможность оперативного изменения или коррекции установки подложки.

Чтобы избежать дефектов крепления конька крыши, следует грамотно подойди к вопросу монтажа.

Вентилируемый конек кровли

Монтаж конька на крышу

Пошаговое устройство конька на крышу требует конкретности по материалу — какой вид кровельного покрытия используется, тип чердака, наличие кровельного пирога и т.д.

Некоторые позиции монтажа могут сильно зависеть от этих факторов, но общий порядок действий, в целом, одинаков, что дает возможность описать этапы работ (с некоторыми оговорками).

Установка конька крыши начинается с установки гидроизоляции:

1. Началом работ по установке конька можно считать завершение укладки кровельного покрытия, которое ведется снизу вверх. Завершающий ряд (по необходимости) подрезается таким образом, чтобы образовать необходимый вентиляционный зазор между скатами, но не слишком большой, чтобы кровельный конек мог надежно закрыть его.
2. Устанавливается гидроизолирующий материал, защищающий от образования протечек по линии стыка скатов.
3. Полость между торцами скатов набивается стекловатой. Такая мера позволит избежать образования снежных заносов под коньком в зимнее время. Использование стекловаты — не принципиально, существуют другие варианты, но дешевизна материала и его устойчивость к гниению — решающий фактор. Плотно набивать не следует, иначе можно прекратить возможность вентиляции.
4. Если под конек крыши задувает снег,то в таком случае целесообразна установка уплотнителя. Одним из простых и действенных вариантов является прокладка полосы рубероида по линии стыка плоскостей крыши. Одна сторона полосы крепится сквозь кровельный материал к обрешетке стропильной системы, другая сторона — к специально закрепленному на прогон деревянному бруску, обеспечивающему необходимую высоту. С другой стороны аналогичным образом крепится вторая полоса, закрепляемая внахлест к брусу. В результате получается дополнительный изолирующий слой, защищающий от возникновения снежных заносов, от ветра и от действия талой воды. Такая процедура очень полезна в районах с частыми вьюгами, способными заметать снег даже в мелкие щели.
5. Начинается установка конька. Монтаж ведется с края, крепление материала производится на кровельные саморезы, снабженные специальными прокладками из резины и покрытые защитным слоем. Обычные гвозди не применять! После монтажа первой планки необходимо протянуть по линии установки шнурок, чтобы имелась возможность контроля и коррекции прямизны установки.
6. Все последующие уголки устанавливаются внахлест не менее 5 см или по линиям штамповки волны. Направление укладки — слева направо или наоборот — выбирается исходя из направления преобладающих в регионе ветров.
7. После полной установки всех коньковых планок прикрепляются торцевые элементы (если имеются), как мера защиты от попадания снега или дождя в коньковую пазуху.

Уплотнитель и вентиляционная лента

Другие виды доборных элементов

Кроме коньков, изготавливаются:

• Ендовы. Оформление стыков плоскостей во впадинах.
• Стеновые уголки. Оформляют места примыкания кровли к стенам.
• Карнизные и ветровые планки.
• Оконные сливы.
• Снеговые барьеры. Удерживают снежные массы от нештатного схода с крыши.

Все элементы, как коньковые, так и остальные, имеют четкое соответствие своему профилю материала. Варианты установки для каждого из них имеют свои нюансы и должны быть выяснены заранее, до монтажных работ. Сама по себе установка, при наличии знания материала и методики монтажных работ данного профиля, не вызывает особых проблем и вполне доступна для самостоятельного осуществления.

Полезное видео

Монтаж конька вы можете просмотреть на видео ниже:

Крыша из шифера своими руками: устройство, конек, обрешетка, минимальный уклон

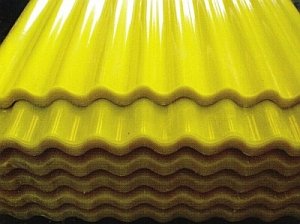

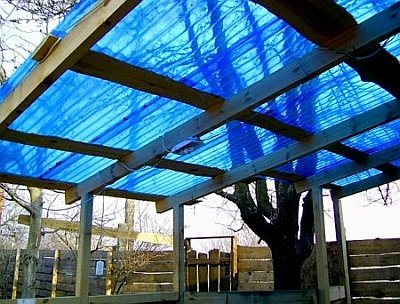

Сегодня шиферная кровля может монтироваться не только из традиционных асбоцементных гофрированных листов. На рынке широко представлен легкий битумный еврошифер, а также шифер из полимерных материалов.

Современная крыша из шифера

В европейских странах асбоцементный шифер входит в категорию материалов, негативно влияющих на здоровье: асбестовая пыль может стать причиной серьезных заболеваний. На смену традиционному материалу пришел битумный и пластиковый еврошифер, к преимуществам которого относится:

• устойчивость к гниению и коррозии;
• стойкость к УФ-излучению;
• малый вес;
• простой монтаж;
• высокое шумопоглощение;
• способность выдерживать серьезные эксплуатационные нагрузки;
• разнообразие цветовой гаммы;
• возможность использования на крышах сложных форм;
• длительный эксплуатационный срок.

Благодаря малому весу листов, под укладку пластикового или битумного шифера не требуется монтировать мощную стропильную систему, что ускоряет и удешевляет возведение кровли. Устройство крыши из еврошифера можно выполнить своими руками, технология монтажа не требует использования специализированного оборудования.

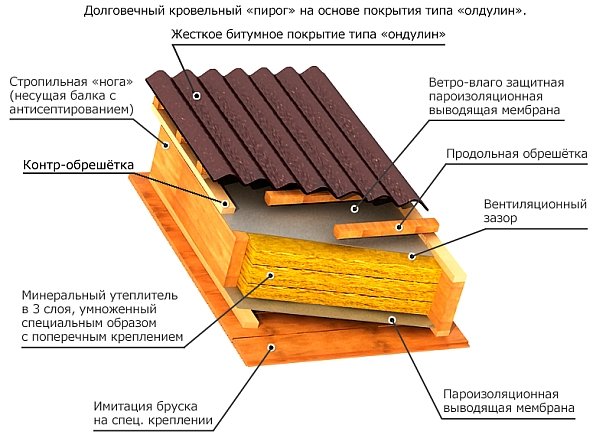

Устройство шиферной кровли из битумного материала

Когда крыша под еврошифер возводится своими руками, следует рассчитать оптимальный уклон скатов. Для битумного шифера минимальный уклон составляет 12°. Если для региона строительства характерны высокие снеговые нагрузки, рекомендуемый уклон составляет более 30°. Обрешетка под битумный шифер применяется как сплошная, так и разреженная. Следует учитывать недостаточно высокую жесткость листов кровельного материала – разреженная обрешетка монтируется на крутых скатах, а если уклон крыши составляет 12-15°, сплошная обрешетка обязательна.

Перед тем, как монтировать обрешетку, на стропильный каркас укладывается гидроизоляция – водонепроницаемая мембрана служит защитой деревянного каркаса крыши от влаги, продлевая срок службы всей конструкции. На этапе проектирования следует заранее определить место расположения дымохода, вентиляционных труб и других конструкций. При оборудовании дымохода, вокруг трубы необходимо предусмотреть специальную стропильную систему, к которой крепится гидроизоляция и покрытие кровли. Устройство дымохода на крыше с битумным шифером требует надежной термоизоляции трубы, чтобы снизить риск сильного нагрева кровельного материала.

Чтобы утеплить шиферную крышу, достаточно использовать стандартные материалы. Проще всего утеплить кровельный пирог рулонным или плитным минераловатным теплоизолятором. Выбирая, чем утеплить крышу, можно не придавать особого значения коэффициенту шумопоглощения. Битумный шифер хорошо гасит звуки, что дает возможность качественно утеплить крышу полимерными теплоизоляторами.

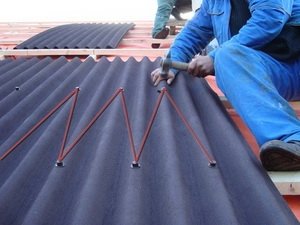

Монтируя своими руками различные узлы кровли, в том числе проходки вертикальных конструкций или примыкания скатов, необходимо помнить, что требуется надежная гидроизоляция всех стыков. Такие узлы, как ендовы, нуждаются в особом внимании. Ендовы представляют собой разжелобок, внутренний угол, образованный двумя плоскостями сложной кровли. Гидроизоляция ендовы шиферной крыши подразумевает создание усиленного ендового ковра из гидроизоляционной мембраны. Гидроизоляция предусматривает использование саморезов и битумного герметика. Для обустройства желобка ендовы могут применяться специальные фигурные элементы.

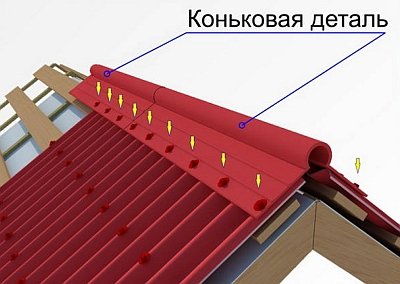

Крыша из шифера венчается коньковым элементом, который закрывает верхний стык скатов. Конек может выполняться из двух досок, сбитых под углом. Доски должны быть пропитаны антисептиком и огнезащитным составом. Также своими руками можно изготовить конек из стального листа, загнув его под необходимым углом. Проще всего смонтировать конек из готовых фасонных элементов, изготовленных из того же материала, что и еврошифер.

Битумный шифер крепится гвоздями с зонтичными шляпками либо саморезами. Важно использовать эластичные шайбы – герметизация мест крепления исключит попадание влаги внутрь кровельного пирога. Листы шифера необходимо укладывать с нахлестом в одну волну, каждый ряд должен начинаться со сдвигом в половину листа от предыдущего.

Если конек изготавливается своими руками, важно учитывать, что напуск на шифер и высота конька должны предотвращать задувание ветра под кровлю. Чтобы конек и кровельное покрытие имели долгий срок службы, при монтаже конькового элемента рекомендуется использовать нержавеющий крепеж, отверстия под который следует выполнить заранее.

Еврошифер отличается достаточно высокой хрупкостью. Чтобы материал на свесах крыши не повреждался под тяжестью сугробов снега, на кровлю монтируются снегозадержатели. Металлические снегозадержатели предотвратят скатывание большой массы снега. Выпускаются снегозадержатели различных моделей, при строительстве крыши своими руками есть возможность выбрать снегозадержатели, подходящие по дизайну к облику дома.

Шиферная кровля из непрозрачного ПВХ

Если предстоит возведение кровли своими руками, стоит обратить внимание на цветной шифер ПВХ, который очень легок и прост в монтаже. К преимуществам пластикового материала также относится:

• материал сочных, ярких цветов не выгорает на солнце;
• достаточно возведения легкой стропильной системы;
• кровельное покрытие устойчиво к агрессивным средам и ультрафиолету;
• длительный срок службы.

При выборе пластикового шифера следует обратить внимание на ширину листов и характеристики материала от конкретного производителя. В частности, на температурный диапазон, при котором шифер сохраняет свои эксплуатационные качества. Он может составлять от +60 °С до -50 °С, но в ряде случаев эти показатели скромнее. Чтобы срок службы пластикового кровельного покрытия был максимально велик, рекомендуется не экономить на качестве материала.

Следует отметить гибкость шифера ПВХ, что дает возможность использовать его для монтажа арочных и купольных конструкций. Но непрозрачный материал обычно применяется в качестве покрытия стандартных скатных крыш. На стропила укладывается гидроизоляция и монтируется обрешетка с шагом 35-40 см. Минимальный уклон ската должен составлять 8°. Чтобы утеплить кровлю, можно применять практически любые теплоизоляторы.

Шиферная крыша из пластикового материала пригодна для установки дымохода. Важно, чтобы высота дымохода позволяла избежать попадания случайных искр на кровлю. Труба дымохода надежно теплоизолируется. При возведении своими руками сложной шиферной кровли выполняется качественная гидроизоляция ендовы.

Конек на пластиковую шиферную крышу лучше всего выполнить из фасонных элементов от производителя кровельного материала. После того, как смонтирован конек, необходимо установить снегозадержатели. Шифер ПВХ достаточно скользкий, и если уклон крыши крутой, снегозадержатели не требуются. Но на более плоских кровлях снегозадержатели предотвратят разрушение свесов из пластика, который на морозе становится более хрупким.

Прозрачная кровля из шифера

Прозрачный шифер обычно используется при строительстве навесов, беседок, светопропускающих крыш хозяйственных построек. Прозрачный гибкий материал подходит и для возведения куполов и арок зимнего сада. Срок службы материала достаточно велик, применение прозрачного шифера, армированного стекловолокном, позволяет выполнить устройство надежных крыш сложной формы. Безусловно, данный материал не подходит для кровель, которые требуется утеплить.

Минимальный уклон крыши, имеющей деревянный или металлический каркас, должен составлять 8°. Обрешетка должна иметь шаг около 40 см. Если стропильная система и обрешетка выполнена из металла, то его необходимо покрыть белой краской либо закрыть алюминиевой фольгой, чтобы избежать перегрева на солнце.

Чтобы продлить срок службы прозрачного пластикового кровельного покрытия, узлы и стыки необходимо герметизировать. С этой целью используется прозрачный герметик. При монтаже сложных прозрачных шиферных кровель герметик требуется, чтобы гидроизолировать желоба ендовы. Рассчитывая арочные элементы необходимо учитывать, что ширина листа влияет на максимально возможную величину изгиба.

Шиферная кровля из пластика уступает по степени прозрачности поликарбонатным конструкциям, но ее возведение обойдется дешевле. Выполняя монтаж прозрачной шиферной кровли требуется использовать стандартный инструмент для резки и сверления деревянного и пластикового материала.

Конек на крышу: размеры, расчет высоты и монтаж

Строительство частного дома завершают возведением крыши. Это особенно важный этап, поскольку от грамотного выполнения этого процесса зависит надежность строения. Сам процесс строительства условно можно разделить на несколько этапов, начиная от установки мауэрлата до укладки кровельного покрытия.

При монтаже кровельного материала на скаты в месте их схождения в самой верхней части кровли, как правило, образуются щели. Поэтому необходим элемент, который, с одной стороны, защитит подкровельное пространство от проникновения осадков и талой воды, а с другой – обеспечит вентиляцию кровли. Это так называемый конек на крышу (фото ниже).

Данный элемент определяют следующим образом. Конек крыши дома – это верхнее ребро, расположенное по горизонтали в месте стыка скатов. К нему же относят различные доборные элементы , связанные с этим ребром. Таким образом, это – сборная конструкция, состоящая из совокупности нескольких фрагментов. Установка конька на крышу предполагает наличие небольшой теоретической подготовки и простейших строительных навыков, то есть, по сути, с этой задачей может справиться каждый.

Виды коньковой конструкции ↑

Конек на крышу формируется смыканием плоскостей скатов. Он имеет два варианта исполнения и зависит от конструкции системы стропил .

Брус, который установлен на вертикальные стойки, опирающиеся на затяжки либо на балки перекрытия потолка, или же закреплен на фронтонах. Он служит опорой для верхней части стропил. Прогон (основа конька), уложенный в вершине выставленных друг за другом жестких треугольных ферм из соединенных попарно стропильных ног, которые связаны между собой перемычками. В роли прогона может выступать бревно конька крыши, имеющего широкое сечение или пришитые под углом две доски толщиной 5 см.

Из всего этого следует, что в первую очередь мы имеем дело с составляющей двухскатной крыши. Однако его можно встретить также в конструкциях, имеющих более сложную конфигурацию. К примеру, в ломаных или разноскатных , в которых он смещен.

Относительно недавно для оформления конька использовали асбестоцемент, сегодня же производители чаще предлагают конек для крыши из оцинковки. Размеры оцинкованного обычно стандартные: длина их составляет примерно два метра, а ширина полок 25-30 см.

По месту установки различают три основных варианта конька:

прямой, ставший неотъемлемым элементом двухскатной крыши. Он устанавливается по уровню строго горизонтально; врезной, которые врезают на внутренние сопряжения скатов крыши, ниже основного; пересеченные, подходят для установки на многоскатные конструкции в местах, где пересекаются плоскости, врезаемые в основную кровлю.

Как рассчитать высоту конька двухскатной крыши ↑

Искомая величина зависит от нескольких факторов, но, как правило, определяющим считается тип чердака.

В общем случае учитывается уклон ската и размеры строения и, как производная, тип материала. В расчетах используют данные из специально разработанной таблицы, в которой через коэффициент связаны ширина строения и величина уклона.

Допустим, ширина строения равна 8 м, а уклон – 40°. Высоту конька двухскатной крыши рассчитывают по следующей схеме: половину ширины умножают на коэффициент, значение которого находят из таблицы. Таким образом, высота или расстояние между верхней точкой конька крыши и перекрытием составляет 4х 0,86= 3,44.

Высота дымохода относительно конька крыши СНиП ↑

Бытует мнение, что высота трубы относительно конька крыши, определяется исключительно желанием домовладельца и экстерьером дома. Однако, это не так. В действительности от нее зависят и КПД отопительного оборудования, и качественное отведение продуктов горения, и уровень расхода энергоносителей.

Грамотный расчет этого параметра основывается

на месте расположения трубы по отношению к коньку; уклоне скатов; на наличии вблизи дома объектов или деревьев, которые выше его; интенсивности нагрузок ветра и снега, характерных для данной местности.

Приведем оптимальные значения искомой величины для некоторых конструкций:

Плоская крыша. Независимо от сечения высота трубы должна быть больше полуметра. Скатная кровля. Пусть L= расстояние от коньковой планки. При

L = 1,50 м, труба по высоте не может быть 50 см прогона или ограждающего парапета более, чем на 50 см; 1.5 L > 3 м, то параметр определяют по воображаемой линии, составляющей 10 ◦ с линией горизонта.

Как сделать своими руками ↑

Прогон выполняют из стали либо древесины. При строительстве частных домов в основном используют второй вариант, так как стальные отличаются довольно большим весом.

Установку производят, завершив основные этапы устройства кровли. Основной принцип укладки элементов отделки конька – в укладке крайних фрагментов со стороны фронтонов, через которые натягивается монтировочный шнур. Шнурку выравнивают под уровень и временно фиксируют к противоположным фронтонам. Он будет служить ориентиром для остальных фрагментов. Работы рекомендуется выполнять вдвоем. После установки и крепления первого конструктивного элемента переходят к следующему. Фрагменты укладывают с заступом порядка 20 см, что позволяет добиться лучшей гидроизоляции конструкции. Таким же образом вдоль ската укладывают и закрепляют все элементы.

Однако, только одной подгонки, даже если ширина полки больше 20 см, недостаточно, чтобы обеспечить достаточную гидроизоляцию. В любом случае останутся щели, через которые под кровлю могут попасть капли дождя либо снег, задуваемый ветром. В паз можно положить слой стекловаты, но постарайтесь его не слишком уплотнять, так как это может нарушить вентиляцию. Есть и другой способ: использовать вместо стекловаты самоклеящуюся поролоновую ленту (филер), которую прокладывают по краю полки с нижней стороны. Но этот материал достаточно дорог, а полученный результат аналогичен варианту с использованием стекловаты. В обязательном порядке должен быть предусмотрен вентиляционный отсек. В противном случае не избежать скапливания конденсата, даже если кровля была надежно защищена от влаги.

Как закрепить конек на крышу: из профнастила, на шиферной ↑

Способ крепления всецело зависит от материала защитной планки. Фигурные элементы часто выполняют из такого же.

Шиферная кровля . Фасонные элементы из асбоцемента имеют форму желоба. Их укладывают на доски либо на прогон с нахлестом не менее 7 см. Качественный монтаж обеспечивает их неправильная геометрия – они немного больше с одного из торцов. Этим торцом накрывают следующий фрагмент из шифера. Для крепления используют шиферные гвозди , имеющие прокладки из резины. Первый элемент закрепляют противоветровой скобой.

Обязательной процедурой является гидроизоляция элементов кровли из дерева. До начала установки отделочных элементов прогон покрывают рубероидной лентой.

Кровля из профнастила . Более подробно остановимся на том, как установить конек на крышу из профнастила.

Устройство кровли предполагает наличие между покрытием и верхом в области конька зазора примерно в 5 см, обеспечивающий вентиляцию. На том же участке параллельно оси по обе стороны кровли дополнительно монтируют бруски обрешетки.

На край профилированного листа крепят полоски уплотнителя или специальные вентиляционные ленты, которые соответствуют рисунку листов. Крепление выполняют с шагом в 20–30 см исходя из параметров рисунка профнастила. Элементы, уложенные внахлест, фиксируют к уже установленным брускам, прикручивая саморезами сквозь верхнюю гофру.

Чтобы получить максимально прочное и качественное соединение, рекомендуется не вкручивать все метизы сразу. Желательно наживать фрагменты на два – четыре метиза каждый. Остальные докручивают только после проверки по шнурке и уровню. Согласитесь, что каждая лишняя дырка кровли представляет потенциальную угрозу ее надежности.

Устройство вентиляции ↑

Для создания вентиляции необходимо выполнить следующие операции.

После установки системы стропил поперек них закрепляют гидроизоляционную пленку. Соединительные швы проклеивают монтажной лентой. При этом необходим напуск в 150 мм; Вдоль стропил устанавливают обрешетку . Движение потоков воздуха происходит как раз за счет образованного обрешеткой некоторого промежутка. Если гидроизоляция не позволяет влаге просочиться в теплоизоляционный слой и дерево несущей конструкции, то зазор, обеспечиваемый обрешеткой, дает возможность достаточно быстро высыхать любой попавшей влаге. Дополнительное вентиляционное отверстие создают в коньковой части. Через него выводятся избытки пара и конденсат. По низу карнизу необходимо предусмотреть зазоры, через которые воздух извне будет поступать под кровлю.

Как монтируют конек для крыши из металлочерепицы, можно посмотреть на видео.
