Как отрегулировать гребенку на теплый пол?

Гребенка для теплого пола

Обогрев помещений посредством водяных теплых полов считается одним из самых эффективных способов с точки зрения экономии энергоресурсов и равномерного распределения тепла. Как известно, отопление осуществляется посредством труб с теплоносителем, проложенных в стяжке. Каждая комната – это отдельный замкнутый контур, а то и несколько. Управление их работой производит один общий узел — гребенка для теплого пола. Информация о том, как функционирует этот узел, нюансах его сборки и регулирования предлагается вашему вниманию в этой статье.

Устройство и принцип работы

В процессе раскладки труб греющих контуров их концы со всех помещений сходятся в одном месте, где к ним происходит подключение гребенки теплого пола. Она представляет собой распределительно-смесительный узел, чьей задачей является:

• уменьшить температуру теплоносителя, поступающего от котла. Для подачи в напольную систему нужна вода с температурой не более 45 °С, а теплогенератор редко нагревает теплоноситель до столь низкого порога. Обычно на входе в гребенку держится минимум 55 °С;
• обеспечить потребное количество теплоты для каждого помещения. Тут распределительная гребенка работает как регулятор отпуска тепловой энергии, управляя расходом теплоносителя в каждом контуре.

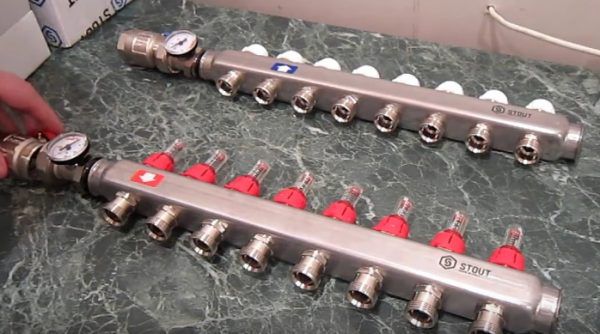

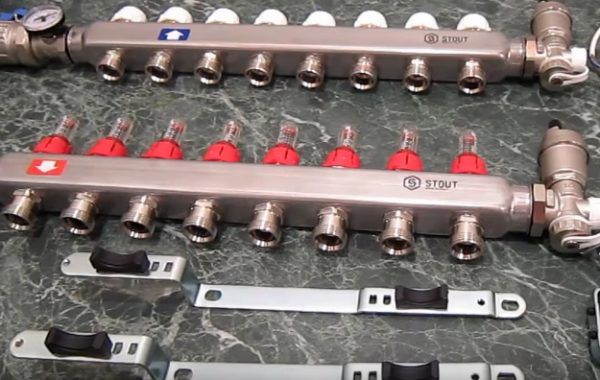

Распределитель для теплых полов визуально напоминает большие гребенки отопления, устанавливаемые в тепловых пунктах. В нем также есть 2 горизонтальных коллектора – подающий и обратный, к которым присоединяются потребители, в нашем случае – греющие контуры. С торцов к патрубкам коллекторов подводится теплоноситель от главной магистрали – из котельной. Типовая схема подключения гребенки представлена на рисунке:

Для регулирования количества воды, уходящей в каждый из контуров, на одном из коллекторов установлены клапаны с нажимным штоком. Регулировку можно производить как вручную, так и с помощью различных средств автоматизации, например, сервоприводов. Чтобы контролировать количество теплоносителя, отводы от второго коллектора оборудованы колбами расходомеров. Подробно устройство гребенки показано на схеме:

Здесь видно, что помимо перечисленных выше элементов, важной частью гребенки является циркуляционный насос. Без него ни один контур не сможет работать, поскольку именно насос, установленный между двумя коллекторами, отвечает за циркуляцию теплоносителя по трубам.

Естественным путем вода в теплых полах не движется, только с принудительным побуждением. Соответственно, при отсутствии электроэнергии система функционировать не сможет.

Сам же принцип работы гребенки заключается в следующем. Горячая вода, пришедшая от котла, попадает в необходимом количестве во все контуры, побуждаемая к движению насосом. Причем теплоноситель движется по кругу до тех пор, пока его температура не упадет ниже установленной. Так как температуру воды контролирует датчик трехходового клапана, то после ее снижения клапан начнет открывать путь воде из котловой магистрали, подмешивая ее к остывшему теплоносителю.

Когда температура в коллекторе возрастет до заданного предела, трехходовой клапан снова перекроет магистраль. Насос гребенки теплого водяного пола работает безостановочно, обеспечивая циркуляцию внутри системы, независимую от других тепловых сетей дома. Для опорожнения узла конструкцией гребенки предусматривается установка сливных кранов. С целью выпуска воздуха из этой обособленной системы схема может быть дополнена автоматическими воздухоотводчиками.

Как собрать гребенку теплого пола?

Надо сказать, что сборка гребенки своими руками – задача вполне реальная. Если вы смонтировали систему отопления в своем доме самостоятельно, то навыков для сборки данного узла у вас достаточно. Тем более что гребенки заводского изготовления поставляются комплектно и к ним прилагается инструкция по монтажу со схемами и пояснениями. Пример такой схемы представлен ниже:

Примечание. По договоренности с фирмой – продавцом может поставляться гребенка в сборе, вам надо лишь указать число отводов для присоединения труб. Циркуляционный насос, трехходовой клапан и прочая арматура в комплект не входит, их надо приобретать отдельно. Зачастую они продаются в виде отдельного узла, что подсоединяется к коллекторам гребенки.

На данный момент распределительные узлы изготавливаются из таких материалов:

• латунь;
• нержавеющая сталь;
• пластик (полиамид).

Заводская гребенка из пластика – поистине находка, ее стоимость намного меньше, чем у металлических «собратьев». Причем на практике она функционирует не хуже, во всяком случае, негативных отзывов о ней совсем мало. Сборка распределителя из любого материала состоит в том, чтобы соединить между собой секции гребенки, прикрутить к ним смесительный узел из насоса с клапаном, установить термометры, краны и воздухоотводчики. Готовый коллектор можно устанавливать на место и подключать к нему трубы.

Для тех, кто не желает либо не может приобрести и пластиковый коллектор, есть другой вариант — самостоятельно спаять гребенку из полипропиленовых труб и фитингов. Для этого нужно запастись необходимым количеством тройников и отрезками ППР-труб того же диаметра. Поскольку тройники невозможно состыковать между собой напрямую, то следует нарезать заготовки труб, что будут служить соединительными ниппелями.

Совет. Самодельная гребенка из полипропилена не должна выглядеть так расхлябано, как на фото, показанном выше. Чтобы сделать все красиво, надо тщательно подобрать длину ниппелей из труб, тогда тройники станут плотно прилегать друг к другу.

Если вам удалось спаять нужно число тройников, остается надежно прикрепить их к стене, а потом обыгрывать вокруг них остальную обвязку: насос, клапан, краны и прочие детали. Надо постараться, чтобы массивные детали крепились к стене самостоятельно, а не нагружали своим весом распределитель. Правда, сделанная своими руками гребенка будет лишена расходомеров и регулировочных клапанов, но при необходимости их можно приобрести и установить дополнительно.

Как регулировать гребенку?

Чтобы водяной теплый пол обеспечивал комфортную температуру во всех комнатах, распределительный узел надо предварительно настроить. Регулирование системы производится по 2 параметрам теплоносителя:

• температура;
• расход.

Первый параметр устанавливается на трехходовом смесительном клапане. Это можно сделать вручную, задав требуемую температуру воды поворотом регулировочного колеса. Но чаще в схеме задействована термостатическая головка с выносным датчиком и капиллярной трубкой, так что температуру воды надо выставить на ней. Датчик плотно прикрепляется к коллектору.

Количественная регулировка гребенки может осуществляться как вручную, так и автоматически. Вращая колпачок на клапане каждого контура и глядя на показания расходомера, следует добиться расчетного расхода воды, если он вам известен. Если же нет, то настраивать придется по ощущениям в течении нескольких дней.

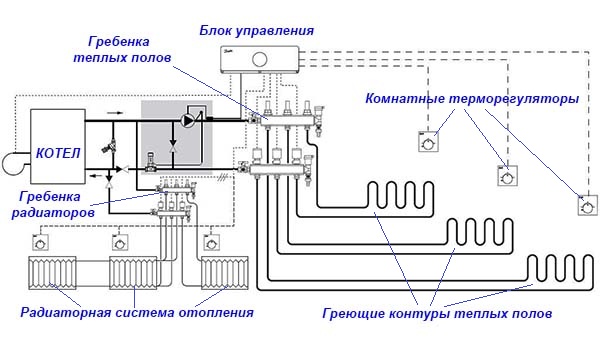

Автоматическая регулировка предполагает монтаж на место колпачков специальных сервоприводов, дистанционно взаимодействующих с термостатами во всех помещениях. Тогда гребенка с насосом будет выдавать в греющие контуры столько теплоносителя, сколько нужно в данный момент. Сервоприводы на всех отводах станут управлять потоками по команде термостатов.

Заключение

Внедрение автоматического управления гребенкой теплых полов – это идеальный вариант, позволяющий получить максимальную экономию тепловой энергии. Другое дело, что это удовольствие не из дешевых, да и система достаточно инерционна. Для прогрева или остывания стяжки, передающей тепло воздуху комнаты, требуется время.

Регулировка теплого пола с расходомерами, принцип балансировки коллектора

В настоящее время большинство владельцев жилых помещений предпочитают использовать в качестве отопления тёплые водяные полы. Эффективность работы данной конструкции зависит от грамотного расхода теплоносителя.

Обеспечить контроль за расходованием воды в трубопроводе и произвести точную настройку системы позволит регулировка расходомера коллектора теплого пола.

Данное устройство способно облегчить балансировочный процесс и рационально распределять жидкость по греющим контурам, тем самым создавая равномерный обогрев всех помещений.

Нужен расходомер или нет?

Расходомер — прибор, предназначенный для корректировки работы нагревательного пола, который чаще используется в многоконтурных водяных конструкциях. Без него, сложно добиться надлежащего обогрева помещения. Произвести регулировку в ручном режиме коллектор тёплого пола очень сложно.

Проведение настройки контуров тёплого пола по расходомерам — нормирование потоков жидкости по змеевикам. Ведь в зависимости от размера ветки, требуется разное её количество, которое двигаясь по петле, остывало бы строго по расчётному показателю.

В конструкции без расходомера:

1. Температура в разных помещениях будет отличаться;
2. Обогрев полов приведёт к перерасходу энергии.

К сведению! Мнение, что возможно определить оптимальный расход воды, отталкиваясь от производительности циркуляционного насоса — ошибочно.

Так как, во-первых, сложно точно вычислить длину змеевика, а во-вторых нарушается правило при выборе параметров оборудования — отталкиваться от потребностей устройства, а не наоборот. Кроме того, расчёт данным способом приведёт к тому, что объём жидкости в контурах будет отличаться от расчётного показателя.

Устройство расходомера

Ротаметр — механический прибор, корпус которого изготовлен из пластика или латуни. Он имеет полипропиленовый поплавок размещённый внутри. Сверху корпус оснащён прозрачной колбой со шкалой. Такое устройство ещё называется поплавковым ротаметром.

К сведению! Чаще в напольном отоплении используется ротаметр из пластика.

•
  Как избавиться от тараканов раз и навсегда
•
  Как выбрать фильмы для просмотра: советы и рекомендации
•
  Как выбрать контрактные двигатели: важные аспекты и рекомендации

Рекомендовано устанавливать смесительный узел с расходомерами, и с терморегулятором на обратке. Данное устройство способно снабжать каждую петлю требуемым количеством теплоносителя, а клапаны на выходе будут открываться, и закрываться по мере остывания воды.

Следует сказать, что водомеры встречаются нескольких видов:

• измеряющий ротаметр — монтируется вместе с клапаном, в нём регулирование осуществляется самостоятельно, с учётом измеренных показателей;
• регулирующий — служит в качестве распределителя теплоносителя;
• комбинированный — в этом виде совмещаются обе модели, но и стоит он дороже.

Принцип работы и функциональность

Главная функция расходомера — обеспечить регулировку теплоносителя по контурам. Присутствие ротаметров позволяет:

1. Контролировать нагрев жидкости, что даёт возможность экономить электроэнергию;
2. Обеспечивать равномерное прогревание всех ветвей пола;
3. Избежать температурных колебаний в разных помещениях;
4. Вести визуальный контроль за объемом теплоносителя идущего от котла в магистраль.

К сведению! Потребность обустраивать коллекторную группу расходомерами при сооружении тёплых полов особенно остро встаёт в доме, где помещения имеют разную площадь.

Чем комната больше, тем степень обогрева ниже. Тем самым, достичь равномерный прогрев без данного приспособления очень сложно.

Принцип работы расходомеров в коллекторе тёплых полов довольно прост. Теплоноситель, передвигаясь в контуре, приводит в движение поплавок, вследствие чего он начинает перемещаться. С учётом его местонахождения, на шкале, нанесённой на колбе, определяется количество воды в змеевике.

Водомер функционирует автономно, не нужен дополнительный источник питания. А наличие смесителя с таким прибором, значительно упростит полный контроль над конструкцией, при этом монтаж устройства и его обслуживание несложные.

Критерии выбора

Во многом, на правильность функционирования системы, а тем самым, и на комфорт в помещении, влияет модель расходомера. Поэтому, к её выбору следует подходить очень серьёзно.

Покупая ротаметр для тёплого пола необходимо обращать внимание на:

1. Материал, из которого изготовлен корпус. Латунный — имеет высокую износоустойчивость, а сверху такой прибор покрыт никелем. Стоит такое изделие дорого. Пластмассовый – по цене доступный, но и прочность его ниже.
2. Целостность — прежде чем покупать изделие, нужно осмотреть корпус и колбу на наличие трещин и дефектов.
3. Внутренняя пружина должна быть стальная.
4. Колба. В качественных изделиях она поликарбонатовая. Этот материал имеет повышенную термостойкость и крепость.
5. Технические показатели — с ними можно ознакомиться в инструкции. Температура не меньше 110 градусов, а давление — 10 бар.
6. Пропускную способность — через ротаметр должно проходить не менее 2 — 4 м3 воды.
7. Надёжность производителя — обязательное наличие сертификата качества на изделие и гарантийный срок не меньше 5 лет. Не добросовестные производители, с целью получения прибыли, стараются заменять дорогие и качественные элементы устройства, на менее качественные.

В магазинах огромный выбор данных приборов, поэтому придерживаясь этих советов, вы сможете приобрести качественное изделие.

Как правильно установить расходомер

По рекомендации производителя, расходомер монтируется на обратку коллектора, хотя возможна установка на подачу.

Главное требование при монтаже ротаметра — вертикальное размещение. Такое положение позволит правильно вычислять уровень воды. Следовательно, гребёнку нужно располагать строго по горизонтали. Точность установки можно определить при помощи отвеса или уровня.

Так как, устройство — коллектор плюс ротаметр, должно работать автоматически, то требуется дополнительное подключение термодатчика. Такая схема полностью или частично перекрывает поступление теплоносителя к петлям при достижении требуемого градуса нагрева.

Монтаж коллектора своими руками: схема подключения и настройка, виды и принцип работы.

Сам процесс монтажа расходомера заключается в следующем:

• Устанавливается ротаметр — осуществляется это путём вкручивания его в гнездо собирающей гребёнки коллектора специальным ключом, положение строго вертикальное. Устройство оснащено уплотнительным кольцом и гайкой.

К сведению! В дополнительном утеплении данное соединение не нуждается.

• Скручивается и снимается колба — путём поворота против часовой стрелки. Затем снимается кольцо, предназначенное изготовителем для защиты. После чего, колба с метками одевается в обратном порядке.
• Поворачивается латунное кольцо по часовой стрелки до требуемого значения, тем самым производится балансировка скорости поступающего теплоносителя.
• Прикрывается кольцо из латуни накладкой — это предотвратит прибор от механических повреждений.

После данных действий обязательно нужно проверить всю систему на работоспособность.

Регулировка коллектора теплого пола с расходомерами и его корректировка

Убедившись в функционировании конструкции, у многих возникает вопрос — как правильно регулировать тёплый пол расходомерами? Процесс несложный, ведь использование ротаметров существенно облегчает процедуру.

При ручной настройке работа достаточно трудоёмкая, так как корректировка осуществляется при помощи обычного крана — термоголовки, которая устанавливается на обратке и подаче.

Данный способ значительно уменьшает расходы на монтаж конструкции, но время на такую регулировку потребуется много. Кроме того, и точность настройки при ручной балансировке страдает, ведь определять температуру придется, отталкиваясь от личных ощущениях.

Наиболее удобным методом считается проведение регулировочных работ расходомерами, установленными на входе в змеевик. В каждой комнате следует провести отдельную регулировку, при этом учитывается уровень нагрева жидкости и гидравлическое сопротивление.

Всё что необходимо будет делать в последствии, это производить контроль за разницей показателей между контурами, они не должны превышать 0,3 — 0,5 л.

Пред тем как настраивать тёплый пол на коллекторе расходомерами, необходимо понимать — зачем это надо. Задача балансировки — установить потребность каждого ответвления и общий баланс расходов.

Кроме того, правильность настройки расходомеров на коллекторе влияет на качество напольного покрытия при эксплуатации — ведь оно не должно перегреваться. Более высокая температура приведёт к порче напольного изделия, и потребуется его замена.

Принцип действия напольного греющего отопления отличается от других обогревающих устройств. Особенность заключается в разнице температур воды, если в радиаторах циркулирует жидкость, нагретая до 80 градусов, то в тёплом полу 40, при этом поверхность прогревается до 22 градусов.

К сведению! Существует мнение, что тёплая напольная система не нуждается в балансировке, а расход воды в петлях регулируется самостоятельно, при помощи автоматических приборов — термостатов и контролёров, но это неправильное рассуждение.

Регулировочный процесс

Как уже говорилось выше, надо проводить отдельную регулировку каждого контура, с учётом укладочной схемы трубопровода. Ведь объём теплоносителя для каждого змеевика требуется различный, и зависит от его длины.

Определяется данный показатель по формуле — тепловая нагрузка берётся в соотношении к теплоёмкости воды, и к разнице температур на входе и выходе. Перед процедурой надо провести проверку установленного контура на наличие протечек, так как они исказят показатели при регулировке.

Для этого, трубопровод следует заполнить водой и спустить воздух, то есть открыть расходомеры, трёхходовой клапан, воздухоотводчик, и запорные вентили на подаче и обратке.

Данная процедура сопровождается свистящим звуком, когда он прекратится, это говорит о полном выходе воздуха. После чего, все вентиля закрываются кроме одного на подаче, и проводится поочерёдно опрессовка каждого контура.

Затем, можно переходить к регулированию расходомеров тёплого пола, процедура заключается в следующем:

• Вычисляется размер теплоносителя, проходящий за 1 минуту через коллекторную группу. Этот показатель измеряется в литрах, полученное значение берётся за 100%.
• Определяется потребность воды для каждого водяного контура отдельно, в процентах. Затем результат следует перевести в литры в минуту. Начинать надо с самой длинной петли, и при наибольшей мощности, путём открывания регулирующего вентиля на полную мощность.

К сведению! Далее, относительно него будет устанавливаться расход в других змеевиках.

• Корректируется объём подаваемой в магистраль воды расходомерами.

После того как расходомеры настроены, включается циркуляционный насос на распределительном узле. В трубопровод начнёт поступать горячая вода, которая будет вытеснять холодную, эта процедура займёт часа 3.

К сведению! Перед запуском пола в работу, на расходомерах следует выставлять максимальные показатели, обычно они разные для каждой ветки, в последствие их необходимо корректировать, чтоб обогрев был равномерный.

Стоит сказать, что процесс регулировки системы с ротаметром зависит от его модели. Если расходомер без встроенного клапана, то необходим дополнительный запорный элемент, который способствует установке положения «открыто». При этом балансировочный процесс происходит при функционирующем приборе.

Если, в наличии комбинированный тип устройства, то рекомендовано провести предварительную регулировку, путём поворота встроенного вентиля на полную мощность.

Сантехник .

Телефон Сантехника 8 (495) 235-25-21, 8 (963) 626-40-67

вторник, 5 ноября 2019 г.

Гребенка для теплого пола — монтаж и регулировка

• Коллектор теплого пола на 2 и более отвода с термостатическими вентилями и расходомерами (ротаметрами);
• Отсекающая арматура (шаровые краны);
• Автоматические воздухоотводчики на каждую ветвь;
• Краны либо пробки для опорожнения;
• Термометры;
• Шкаф металлический.

Обратите внимание! Коллекторы изготавливаются из латуни, нержавеющей стали и качественного пластика. С технической стороны разницы между ними нет, а по цене пластик обойдется дешевле металла на 15—20%

Обратите внимание! Принцип работы гребенки основан на способности термоголовок RTL ориентироваться на температуру обратного потока теплоносителя, а не окружающего воздуха

• Дополнительный циркуляционный насос для теплого пола;
• Двух – либо трехходовой клапан, смешивающий горячую и остывшую воду;
• Термоголовка с выносным датчиком температуры;
• Термостат безопасности, управляющий работой насоса.

• На стадии нагрева двухходовой термостатический вентиль, установленный на подающей магистрали, находится в открытом положении, пропуская теплоноситель в систему напольного отопления.
• При достижении температуры воды установленного значения (обычно — 45 °С) жидкость в колбе накладного температурного датчика расширяется и воздействует на термоголовку, а та нажимает шток двухходового термостатического клапана.
• Вследствие дальнейшего роста температуры в котловой магистрали клапан перекрывает поток полностью. Теплоноситель циркулирует внутри системы теплых полов, побуждаемый собственным насосом.
• После остывания воды в контурах на 1—2 °С жидкость в колбе датчика сжимается и клапан приоткрывается, подмешивая в контуры порцию горячей воды извне. Так температура теплоносителя на выходе из гребенки в теплые полы поддерживается на постоянном уровне.
• Задача накладного термостата безопасности – остановить работу напольного отопления в аварийной ситуации, когда в контуры попадает вода с температурой более 55 °С. Термостат отключает циркуляционный насос и блок управления сервоприводами (при наличии).

• Вручную. Рукоятка на клапане фиксируется в 1 положении и потоки постоянно смешиваются в неизменных пропорциях. Это примитивный и непродуктивный способ, потому что расход тепла напольным отоплением – величина переменная.
• Автоматически от термоголовки с выносным температурным датчиком. Используется смесительный термоклапан с нажимным штоком. При снижении температуры в обратном коллекторе термоголовка отпускает шток клапана и происходит подмешивание горячего теплоносителя, идущего от котла (показано на схеме выше).

• Реагировать на изменения погодных условий на улице;
• Заранее прогревать необходимые помещения к заданному времени;
• Отключать обогрев теплыми полами в неиспользуемых комнатах;
• Управляться на расстоянии через GSM связь или интернет.

• Металлическим шкафом;
• Термометром;
• Сливным краном с пробкой;
• Автоматическим воздухоотводчиком для каждой ветки;
• Арматурой;
• Термостатическими вентилями;
• Расходомерами.

• После того как будет распакована коробка, необходимо проверить комплектацию и убедиться в целостности всех элементов;

• Затем все детали раскладываются на ровной и горизонтальной поверхности в последовательности сборки;

• Собрать вместе все отдельные элементы гребёнки для системы «тёплый пол» в соответствии с прилагаемой к агрегату инструкцией;

• На заключительном этапе сборки следует подсоединить малые узлы на подающий и отводящий коллекторы.

• Для самостоятельного монтажа гребёнки в систему «тёплый пол» необходимо распаковать крепёжные кронштейны и убедиться в полной комплектности;

• Коллекторную часть гребёнки зафиксировать на кронштейнах крупными и малыми скобами;

• В соответствии с выполненной на стене разметкой просверлить отверстия и выполнить монтаж коллекторов, запорной арматуры, термометров, сливных кранов и воздушных спусков;

• На заключительном этапе осуществляется монтаж клапанного устройства двух- или трёхходового типа, установка насосного оборудования и других узлов, входящих в полную комплектацию гребёнки для отопительной системы «тёплый пол».

• Установить перепускной клапан на max, переведя его в положение 0,6 бара. Срабатывание этого узла в процессе настройки вызывает ошибочный результат;
• Рассчитать балансировочный клапан, используя с этой целью температурные показатели на обратке, подающей линии и выходе из отопительного устройства, в условиях стандартного коэффициента 0,9 и по формуле пропускной способности: К = 0,9 × [(tk – to/tp – to) – 1]);
• Настроить насосное оборудование, рассчитав расход кипятка и показатели потери давления на контурах. Допускается выставлять минимальную подачу с постепенным добавлением скорости;
• Сбалансировать ветки, полностью открыв регулирующие узлы и плавно закрывая их до требуемого положения.

• По возможности используйте заводскую или самодельную гребенку с термоголовками RTL, вам не придется покупать циркуляционный насос и клапаны. Главное условие – протяженность контуров не более 60 м. Если их количество достигает 8—10, а подающая магистраль имеет большую протяженность, подберите более мощный насос в котельной или поставьте агрегат Grundfos Alfa 15—60 с функцией Autoadapt для экономии электричества.
• При длине контуров до 100 м, большой площади дома и сложной системе используйте гребенку с качественным регулированием с помощью двух – или трехходового клапана. Кстати сказать, производители комплектующих для теплого пола категорически не рекомендуют делать длину трубы более 100 м.
• При возможности оснащайте гребенку и систему напольного отопления средствами автоматизации. Для этого рекомендуется проконсультироваться со специалистом в данной сфере.

Принцип работы и монтаж гребенки для теплого пола

При обустройстве теплых напольных покрытий многие люди отдают предпочтение специальным распределительным механизмам — гребенкам для теплого пола. С их помощью можно повысить эффективность подобного обогревательного оборудования, а также достичь лучших показателей КПД. С таким устройством обогрев площади пола будет максимальным, а энергозатраты — практически незаметными.

• 1. Общая информация
• 2. Устройство механизма
• 3. Принцип работы
• 4. Трехходовые клапаны
• 5. Секреты успешного выбора

Перед тем как начать разбираться с конструкцией гребенки для теплого пола, принципом работы и другими особенностями механизма, нужно понять, для чего он предназначается и в чем его преимущества. Узел обеспечивает сбалансированную работу обогревательных систем в напольных покрытиях, равномерно распределяя тепловой потенциал по всей площади.

В качестве теплоносителя зачастую используется обычная жидкость, которая поступает от котла или центральной магистрали к специальному узлу, где происходит смешивание с жидкостью. Вода начинает перемещаться по контурам, которые находятся под полами.

Cистема теплого пола обладает сложной схемой, которая состоит из нескольких контуров и разных по протяженности труб. Ей необходимо получать разный объем воды, что заставляет проводить монтаж специальных распределительных элементов. Если жидкость поступит на котел без распределения, то значительная ее часть окажется в самом малом контуре. Такое явление станет причиной интенсивного перегрева, при этом в длинных контурах тепла будет существенно не хватать.

Правильное обустройство гребенки для теплого пола своими руками — это лучший способ достичь оптимального расхода воды в конкретной зоне, учитывая потребность системы в теплоносителе. Такой подход позволяет равномерно прогревать и маленькое ванное помещение, и крупную гостиную или спальную комнаты.

Кроме этого, гребенка для теплых полов способна снижать температуру теплоносителя до определенных показателей (жидкость из котла и центральной магистрали поддается под температурой 70−80 градусов Цельсия, что негативно влияет на расход топлива). В результате возникает естественная необходимость охлаждения теплоносителя, для чего и используется такой узел, как гребенка. Внутри механизма находятся специальные датчики и клапаны, поддерживающие температурный режим в определенном уровне, который задается потребителем.

Разобраться с конструкционными особенностями гребенок совсем несложно. Даже неопытный покупатель, не имеющий профессиональных навыков, сможет понять, в чем заключается устройство такого узла и как им пользоваться. Итак, среди составных элементов гребенки выделяют:

• Подающий коллектор.
• Обраточный коллектор.
• Фиксирующие элементы для монтажа и сборки.
• Запорные краны.
• Термометр.
• Сливной кран.
• Устройство, сбрасывающее системный воздух.
• Насос.
• Клапан подачи в гребенку теплоносителя.

Если рассматривать каждую деталь по отдельности, то особое внимание нужно уделить коллектору подачи. Он являет собой горизонтальную трубу с двумя или более ответвлениями, а также специальными измерителями расхода жидкости при определенных нагрузках.

Аналогичными внешними характеристиками обладает и коллектор «обратки», ведь он тоже выполнен в виде трубы с ответвлениями. Однако принцип работы и задача этого механизма существенно отличаются. Вместо расходометров в приборе установлен термостатический клапан, или «термоголовка». Деталь регулирует температурный режим в разных зонах системы теплого пола.

Два коллектора фиксируются с помощью монтажных скоб. Что касается запорного крана, то он полностью перекрывает линии подачи и «обратки», которые направлены к гребенке от котла или централизованной магистрали.

Задача термометра очевидна и заключается в мониторинге температурного режима в коллекторной системе. Сливные краны сбрасывают воду для ремонтных работ или базового обслуживания системы. А кран Маевского, устройство для стравливания воздуха, предотвращает непредвиденное снижение КПД обогрева.

Насосное оборудование гарантирует правильное перемещение теплоносителя по системе, что необходимо для максимально эффективной работы. Кроме этого, гребенки могут оснащаться дополнительными элементами, включая фитинги, углы, тройники и другие соединительные элементы.

Чтобы поддерживать температурный режим в системе на одном уровне, к движущемуся теплоносителю добавляют определенное количество горячей воды от котла или общей магистрали. Для этого в узел устанавливают 2−3-ходовой клапан подачи.

Двухходовые клапаны фиксируются непосредственно перед гребенкой. Кроме этого, в них присутствуют выносные температурные датчики, установленные возле коллектора «обратки». Механизм может пребывать в двух состояниях — «закрытом» и «открытом». Они меняются с помощью изменения положения штока.

Принцип работы установки достаточно простой. После запуска системы 2-ходовой клапан открывается, а теплоноситель от установки проникает в гребенку. Затем к нему поступает остывшая вода от клапана «обратки», а готовый продукт переходит в подающий коллектор. В это время температурный режим будет измеряться выносным датчиком. Если жидкость уже прогрелась до определенного режима, клапан закроется, а дальнейшее поступление теплоносителя будет приостановлено. При этом процесс циркуляции продолжается.

Через какое-то время температура жидкости снижается и опускается ниже нормы. Дальше термоголовка клапана начнет поднимать шток, а наиболее прогретая вода будет поступать к теплоносителю в гребенке.

По конструкционным особенностям 2-ходовой клапан — это сложная, но надежная система, которая практически не поддается механическим повреждениям. Она изготовлена из высококачественных, устойчивых к высокому температурному режиму материалов, поэтому вероятность проникновения воды под напольное покрытие практически исключена. Но в плане точности и плавности регулировки эти изделия немного хуже трехходовых клапанов.

Пытаясь выполнить монтаж схемы гребенки своими руками, нельзя не рассмотреть принцип работы треххходового клапана. В отличие от предыдущего элемента, он гарантирует более слаженную работу, т. к. состоит не из двух, а из трех входов. Один узел принимает теплоноситель от котла, второй — от исходящего коллектора, а к третьему присоединена линия от коллектора «обратки». Подключить такой клапан к теплому полу совсем несложно. Принцип работы системы можно разложить на такие этапы:

1. 1. В начале работы в трехходовом клапане закрыта линия подмешивания, при этом подача теплоносителя от котла остается открытой. Нагретая жидкость начинает поступать в гребенку.
2. 2. Датчик, который находится в гребенке, уведомляет о превышении температурного режима, что вызывает смещение запорного механизма в клапане, а также открытие линии подмешивания. Линия подачи теплоносителя закрывается, а горячий теплоноситель наполняется остывшей жидкостью из линии «обратки». Если температурный режим превышает допустимую норму, подача от котла будет приостановлена.
3. 3. На следующем этапе температура теплоносителя начнет приходить в норму, при этом запорный элемент не будет менять свое расположение.
4. 4. После нескольких циклов движения теплоносителя температура жидкости заметно упадет. Такое явление будет зафиксировано клапаном, а запорный узел перекроет линию подмешивания.

Применяемый в подобном клапане принцип работы гарантирует плавную и точную регулировку температуры. Также он позволяет наиболее эффективно «подготавливать» теплоноситель для системы теплого пола с размерами до 150 квадратных метров. Несмотря на плюсы трехходового клапана, у него есть существенные минусы. Один из них заключается в недостаточно высокой надежности.

Разобравшись с принципом работы, схемой и особенностями монтажа гребенки, можно переходить непосредственно к выбору этой конструкции. Чтобы не ошибиться и принять правильное решение, нужно учесть такие параметры:

• Материал изготовления коллекторов.
• Число контуров, максимальный уровень давления и потока жидкости.
• Есть ли поддержка полной автоматизации, сколько датчиков измерения рабочих показателей установлено, присутствуют ли термостаты или электронные приборы, позволяющие более тонкую настройку.
• Компания-производитель.

Доступные на рынке модели гребенок создаются на основе самых различных материалов. Одним из наиболее востребованных является латунь. Она характеризуется высочайшей прочностью и долговечностью, но стоит недешево. При изготовлении такой конструкции применяется метод литья.

Также особым спросом пользуются изделия из нержавеющей стали, которые создаются с помощью сварочного аппарата. В плане прочности они практически не уступают предыдущему типу, но обладают существенным недостатком — неспособностью справляться с воздействием коррозийных процессов.

Следуя простым советам, можно выбрать надежную и качественную гребенку, которая сделает обогрев напольного покрытия максимально продуктивным. При этом подключение гребенки теплого пола займет совсем немного времени.

Гребенка для теплого пола: выбор гребенки, сборка и настройка гребенки для теплого пола своими руками

Одним из лучших на данный момент способов обеспечить в доме или квартире комфортную температуру является обустройство системы теплого пола. Сама по себе эта система состоит из множества элементов, каждый из которых является неотъемлемым и важным. Но особое место среди них занимает распределительная гребенка, также известная как коллектор теплого пола. Без нее система не может нормально функционировать и обеспечивать своим владельцам качественный и комфортный обогрев жилых помещений. Рассмотрим, что такое гребенка для теплого пола, как она устроена и по каким принципам работает.

Гребенка для теплого пола

Почему гребенка необходима

Начать рассказ о распределительной гребенке следует с роли данного узла в теплом полу и с разъяснения того, почему без него нормальную работу системы обеспечить будет невозможно. С упрощенной схемой подобного отопления вы можете ознакомиться на изображении, приведенном ниже. Теплоноситель, в роли которого выступает обычная вода, поступает от котла (или централизованной отопительной магистрали, если речь идет о городской квартире) к коллекторному узлу, где смешивается с жидкостью, которая циркулировала в системе ранее. Затем вода идет по контурам, проложенным под полами, и отдает им свое тепло.

Упрощенная схема системы теплого пола

Как правило, реальная схема теплого пола сложнее той, что на изображении выше – контуров несколько, и они имеют разную протяженность труб. Соответственно, им нужно разное количество теплоносителя. Но если горячая вода будет поступать от источника в виде котла или магистрали без какого-либо распределения, то большая ее (воды) часть устремится в самый малый контур. В результате там будет перегрев. И наоборот, на больших по протяженности контурах будет ощущаться недостаток тепла.

Схема, иллюстрирующая расположение контуров теплого пола в различных помещениях дома. Можно заметить, что они очень различаются по своей площади и расположению подающей и отводящей линий

Важно! Наличие правильно отрегулированной гребенки решает эту проблему – расход воды на каждом отдельном участке теплого пола устанавливается в соответствии с потребностью в теплоносителе. При этом и маленькая ванная, и большая гостиная будут обогреваться одинаково хорошо.

У гребенки для теплого пола есть еще одна функция – снижение температуры воды до приемлемого для контуров уровня. Теплоноситель и из котла, и из центральной магистрали подается очень горячим, около +70-80 и даже более градусов – делать температуру ниже невыгодно с точки зрения расхода топлива. Но для теплого пола такая жидкость не подходит. Значит, ее необходимо остудить, смешав с уже охлажденной водой из «обратки» отопительных контуров. Это происходит внутри гребенки для теплого пола. С помощью датчиков и соединенных с ними клапанов коллектор поддерживает температуру на определенном уровне, заданном пользователь системы.

Гребенка распределительная (коллектор) для теплого водяного пола

Гребенка с сервоприводом

Как устроен узел гребенки для теплого пола

Гребенку для теплого пола можно условно разделить на следующие составные элементы:

• коллектор подачи;
• коллектор «обратки»;
• крепежи для сборки и монтажа;
• запорные краны на подачу и «обратку» от котла;
• термометр;
• сливной кран;
• устройство для сброса воздуха из системы (также известное как кран Маевского);
• смесительные коллекторы для подачи и «обратки»;
• насос;
• клапан для подачи в гребенку теплоносителя от котла.

Устройство гребенки для теплого пола

Теперь рассмотрим их по отдельности. Коллектор подачи представляет собой горизонтальную трубу с несколькими ответвлениями — от двух и более. От него теплоноситель поступает в контуры теплого пола. Коллектор подачи снабжен расходомерами – устройствами, с помощью которых осуществляется регулирование объема воды, поступающего в тот или иной элемент системы. Для этого расходомер изменяет сечение на ответвлении от коллектора в контур.

Похожим по своему внешнему виду является коллектор «обратки» – это также горизонтальная труба с ответвлениями. Но здесь вместо расходомеров установлены термостатические клапаны, также известные как термоголовки. С их помощью пользователь может регулировать температуру на отдельных участках теплого пола.

Оба коллектора фиксируются на две монтажные скобы. Они же, в свою очередь, крепятся к стене в месте установки гребенки для теплого пола.

Контур подачи (внизу) и обратки (вверху) вместе, собраны и зафиксированы на монтажных скобах

Запорные краны служат для полного перекрытия линий подачи и «обратки», идущих к гребенке теплого пола от отопительного котла или централизованной магистрали.

Важно! При монтаже подобной системы отопления перед гребенкой и запорной арматурой располагайте байпас. Без него при перекрытии подачи в коллектор теплого пола появляется риск перегрева и выхода из строя котла.

Термометр необходим для контроля температуры в системе коллектора для теплого пола. Сливной кран используется для сброса воды с целью ремонта и технического обслуживания узла. А кран Маевского требуется для стравливания воздуха из трубопроводов теплого пола – при его (воздуха) наличии жидкость может встать в одном из контуров и эффективность обогрева резко снизится.

Теплоноситель в подобной системе отопления не может должным образом перемещаться самостоятельно, потому для обеспечения циркуляции необходим насос. И, наконец, гребенка дополняется различными фитингами, углами и тройниками, соединяющими все элементы в единое изделие и обеспечивающими перемещение воды от котла к подающему коллектору и от отводящего – к «обратке».

Насосно-смесительный узел для теплого пола

Для поддержания температуры в теплом полу на должном уровне к циркулирующему теплоносителю нужно подмешивать немного очень горячей воды от котла или централизованной магистрали. С этой целью в гребенку встраивается клапан подачи, который может быть двух- и трехходовым. О принципах их работы вы можете узнать в подразделах, приведенных ниже.

Для чего нужны распределительные коллекторы для водяного теплого пола

Принцип работы гребенки для теплого пола с двухходовым клапаном

Двухходовой клапан устанавливается в системе прямо перед гребенкой теплого пола. При этом он снабжается выносным датчиком температуры, который, как правило, располагается рядом с коллектором «обратки». Клапан имеет два состояния (открыт и закрыт), которые определяются положением штока, а тот, в свою очередь, управляется термоголовкой.

Принцип действия подобной системы следующий: вначале двухходовой клапан открыт, жидкость от котла с высокой температурой попадает в гребенку. Там к жидкости подмешивается уже остывшая вода от «обратки» и такая смесь направляется в подающий коллектор. При этом выносной датчик измеряет ее температуру. Если она все еще ниже установленного значения, то двухходовой клапан остается открытым. Если же вода прогрелась до определенной температуры или даже превысила ее – устройство закрывается, поступление теплоносителя от котла прекращается. Жидкость в системе теплого пола циркулирует независимо.

Подробная схема обвязки котла теплого пола (с двухходовым клапаном)

Но со временем она, отдавая тепло в помещение, охладится до температуры, которая меньше нормы. В этом случае термоголовка клапана, учитывая данные от датчика, поднимет шток – клапан откроется, а очень горячая вода от котла вновь будет подмешиваться к жидкости в гребенке. Указанный на изображении ниже балансировочный клапан необходим для регулирования объема «обратки», которая будет подмешиваться к теплоносителю.

Двухходовой клапан является довольно надежной системой, в которой вероятность поломки запирающего элемента и попадание в теплый пол излишне горячей воды сведена к минимуму наличием термостата и самим принципом работы устройства. Но при этом точность и плавность регулирования уступают схеме с трехходовым клапаном.

Смесительный узел с двухходовым клапаном

Важно! Также стоит сказать, что гребенка с двухходовым клапаном имеет ограничение по площади – с ней можно обогревать не более 150-200 м 2 жилых помещений. На большее, как правило, производительности устройства недостаточно.

Распределительный коллектор для теплого пола

Принцип работы гребенки для теплого пола с трехходовым клапаном

Теперь рассмотрим принцип действия данного узла с трехходовым клапаном. Как можно понять из названия, в данном регулирующем устройстве имеются не два, а три входа – к одному подключается подача от котла, ко второму – исходящий коллектор, к третьему – линия от обратного коллектора с уже охлажденной водой. Для лучшей наглядности представим процесс работы пошагово.

Схема подключения с трехходовым клапаном

Шаг 1. Начальное положение, на трехходовом клапане полностью закрыта линия подмешивания и открыта подача от котла. Горячий теплоноситель поступает в гребенку.

Шаг 2. Датчик, располагающийся в гребенке, подает сигнал о превышении температуры. Запорный элемент клапана смещается, частично открывается линия подмешивания и закрывается линия подачи. К горячей воде от котла прибавляется уже остывшая жидкость из обратной линии теплого пола. И чем сильнее температура теплоносителя будет выше нормы, тем больше будет перекрыта подача от котла и открыта линия подмешивания.

Шаг 3. Температура теплоносителя пришла в норму, запорный элемент трехходового клапана остается в своем текущем положении.

Шаг 4. Температура теплоносителя после нескольких циклов прохождения по контурам падает. Информация об этом поступает на клапан от датчика, запорный элемент перекрывает линию подмешивания и полностью открывает подачу горячей воды из котла. Цикл повторился.

Трехходовой смесительный клапан и его положение на схеме подключения гребенки к котлу

Более наглядное изображение схемы подключения трехходового клапана между котлом и гребенкой теплого пола

Упрощенная схема того, как производится регулирование подачи теплоносителя в трехходовом клапане и как к нему подмешивается более холодная вода

По такому принципу трехходовой клапан и осуществляет постоянное регулирование температуры теплоносителя, причем смешивание осуществляется не непосредственно в гребенке, как у предыдущей схемы, а перед ней, в самом клапане.

Подобная система обладает лучшими показателями плавности и точности регулирования. Кроме того, она может эффективно осуществлять «приготовление» воды для теплых полов площадью от 150 м 2 . Но при этом трехходовой клапан обладает меньшей надежностью по сравнению с двухходовым – есть риск того, что регулирующий элемент выйдет из строя. И если он останется в таком положении, в котором подача очень горячей воды из котла будет открыта постоянно, то возможно повреждение трубопроводов теплого пола.

Фото гребенки теплого водяного пола

Выбор гребенки для теплого пола

Отдельно стоит сказать про то, как правильно выбрать гребенку для теплого пола. При этом следует обращать внимание на следующие критерии:

• материал, из которого изготовлены коллекторы подачи и «обратки»;
• количество контуров на коллекторах в гребенке, допустимый уровень давления и потока воды;
• степень автоматизации изделия – какие датчики представлены в гребенке, есть ли термостаты и прочая электроника для более тонкой настройки температуры в контурах теплого пола;
• фирма-производитель гребенки для теплого пола.

Выбор гребенки для теплого пола

Теперь раскроем каждый из пунктов подробнее. Начнем с материала, из которого изготовлена гребенка.

Таблица. Материалы, используемые в производстве гребенок для теплого пола.

Гребенка для теплого пола и система труб для коллектора с насосом

Гребенка (коллектор) водяных полов – это оборудование регулятивного типа, используемое для принудительной циркуляции воды в системе пластиковых труб в полу. Гребенка для теплого пола управляет температурой воды, определяет зону непосредственного нагрева в помещении и устанавливает скорость циркуляции теплоносителя. Другими словами, это управляющий центр теплых полов.

Именно с его установки начинаются все монтажные работы, связанные с проведением водяного пола. Далее от него ведутся водопроводные трубы к месту укладки самого теплого пола.

Гребенка для теплого пола считается удобной в применении.

Чтобы отключить подачу воды в комнату, достаточно повернуть кран. Гребенка позволяет сэкономить на электроэнергии, подогревая лишь те комнаты и зоны дома, которые используются в определенный промежуток времени. Температура также регулируется просто. Краны с подачей и обратным поступлением воды размещены на разных уровнях. А насос располагается сбоку и работает от сети. От его мощности зависит скорость подачи воды в систему.

Монтаж и соединение всех частей гребенки осуществляется в специально отведенном месте. Как правило, это область стены, которая ближе всего находится к котлу. В ней выбивают отверстие нужной глубины, и устанавливают коллекторный шкаф. Размеры шкафа зависят от количества контуров труб и объемов насоса.

В конструкции гребенки должны присутствовать:

• • 2 транзитные трубы,

• • шаровой кран,

• • оцинкованный кронштейн,

• • дополнительные компоненты.

Основное преимущество гребенки для теплого пола заключается в ее способности равномерно распределять тепловую энергию по имеющимся теплоносителям. Это позволяет распространять тепло по комнате максимально равномерно, и исключать перепады температуры.

Кроме этого, благодаря коллектору достигается прочное и долговечное соединение в системе. Коллектор тяжело повредить, а если ремонт части системы все-таки необходим, то сделать его можно, отключив подачу воды в проблемный контур. При этом другие контуры будут работать в обычном режиме.

Виды коллекторов

Современный рынок отопительных элементов предлагает покупателю огромнейший ассортимент коллекторов. В основном они отличаются количеством отводов и наличием различного типа усовершенствований, которые делают работу проще, но увеличивают стоимость. К примеру, более дорогие гребенки для теплого пола оснащаются термоголовками и расходомерами, что позволяет равномерно регулировать температуру подачи воды в систему и ее напор.

Дешевые варианты лишены этих деталей, так как для монтажа используются латунные трубы с резьбовыми концами. Они имеют дюймовый внутренний проход и производятся методом литья. На внешнюю резьбу латунной трубы накручивают контур теплоносителя, а во внутреннюю можно вкрутить заглушку, расходомеры, термоголовки или же дополнительную трубу (если имеющегося размера недостаточно). В таких случаях необходимо применение уплотнителей, которые не позволят воде просачиваться наружу.

Еще более бюджетными являются гребенки, сделанные из дешевых материалов с цанговыми разъемами. К таким гребенкам можно подсоединить металлопластик или же металлические трубы, но они имеют явный минус – с течением времени в зоне расположения вентилей начинают образовываться микротрещины, из которых вытекает вода. Из-за этого приходится срочно начинать ремонт или покупать новый отопительный коллектор.

Самый дешевый вариант, который можно собрать даже своими руками – труба из обычной нержавейки, к которой приварены выходы под контуры. Но, эта конструкция очень простая, и к ней придется докупить множество дополнительных элементов. Поэтому данный вариант владельцы частных домов выбирают редко.

Также гребенки для теплого пола делают самостоятельно, с помощью металлопластиковых труб разных диаметров, нужных фитингов и обычного паяльника. Хорошие мастера при наличии нужного инструмента могут сварить гребенку даже из нержавейки, и она будет более надежной и долговечной, по сравнению с самодельным коллектором из металлопластиковых труб.

Кроме материала изготовления и наличия дополнительной фурнитуры, гребенки отличаются количеством отводов. Бывают двух-, трех-, четырех– и пятиотводные коллекторы. Если этого покупателю мало, можно купить дополнительную гребенку с недостающим количеством отводов и присоединить ее к имеющейся.

Гребенка для теплого пола – принцип работы

Отвод теплоносителя необходим для равномерного распределения воды по радиаторам или по трубам теплого пола. За счет отводов можно регулировать температуру в каждой комнате дома самостоятельно и более рационально использовать ресурс горячей воды, поступающей из котла.

Гребенка для теплого пола состоит из:

• • Основной системы, через которую происходит подача теплоносителя. Эта система отвечает за поступление воды из котла. Труба подачи врезается в трубу распределительную, сбоку гребенки;

• • Шаровой кран устанавливается у каждого отвода. С его помощью можно отключать и включать поступление воды в контуры теплого пола;

• • Запорный вентиль (клапан) плавно перекрывает поток воды. Может управляться автоматически и вручную;

• • Воздухотвод – автоматический элемент, который выводит воздух из системы. Необходимый элемент в коллекторе, поскольку завоздушивание труб может привести как к разрыву одной трубы, так и к отказу всей системы;

• • Термометр контролирует текущую температуру воды. В дорогих системах регулирование температуры подачи воды происходит автоматически, а в более простых необходимо все делать вручную;

• • Расходомер (или ротаметр) визуально демонстрирует расход теплоносителя в петлях теплого пола;

• • Гребенка для теплого пола фиксируется оцинкованным кронштейном в коллекторном шкафу.

Посмотрите это видео, чтобы понять принцип работы теплого пола с гребенкой и насосом (4 минуты)

Как выбрать гребенку для теплого пола?

Перед покупкой гребенки для теплого пола необходимо определиться с количеством контуров, которые будут использованы в системе теплого пола. Далее нужно ознакомиться с характеристиками разных коллекторов, предлагаемых продавцом. В частности, следует обратить внимание на:

• • Пропускную способность. Этот показатель зависит от сечения труб, использованных при конструировании гребенки, он указывается в характеристиках коллектора. Чем выше пропускная способность, тем быстрее можно согреть помещение;

• • Давление в водопроводе. Если давление низкое, то транзитные функции теплоносителя будут невысокими;

• • Возможность подключения еще одного коллектора, если существующего количества отводов недостаточно;

• • На какой водопровод, на горячий или на холодный, будет подключаться;

• • Количество расходуемой энергии;

• • Производитель коллектора. Лучше всего покупаются гребенки rehau, более надежные и долговечные по сравнению с аналогами;

• • Материал изготовления гребенки, латунь, нержавеющая сталь, бронза, чугун, титан или другие. Самыми качественными являются приборы из бронзы и латуни. Они не имеют свойств накапливать осадок и не подвержены коррозии.

К процессу выбора коллектора теплого водяного пола необходимо подходить максимально серьезно и внимательно, иначе есть риск приобрести неподходящий отопительный элемент. Желательно покупать все в одном магазине, комплектом, и проверять, как совмещаются детали между собой.

Выбор места для гребенки

После покупки встает вопрос размещения гребенки в доме. Чтобы сделать все правильно, необходимо учесть ряд факторов:

• • Гребенка должна находиться в самом удобном месте, чтобы не было сложностей с ее монтажом и ремонтом;

• • В помещении, где будет конструкция, уровень влажность должен быть низким или умеренным, так как чрезмерная влажность негативно влияет на гребенки любого типа;

• • Стена, на которую планируется монтаж, должна быть несущей;

• • Коллекторный шкаф обязан освещаться дополнительно, чтобы при аварийных ситуациях можно было разглядеть все поломки и оперативно устранить их.

Только в этих условиях гребенка будет функционировать продолжительное время без поломок и прочих сбоев.

Гребенка для теплого пола своими руками

Если навыков работы с отопительными элементами нет, желательно обратиться к специалистам. Они точно знают, как нужно организовать схему разводки, и какую схему подключения выбрать.

При монтаже следует соблюдать определенные правила:

• • Чтобы зафиксировать собранное устройство, необходимо применить специальные крепежные хомуты или кронштейны. Фиксировать можно на корпус коллекторного шкафа или к стене;

• • Не рекомендуется использовать дополнительные уплотнители при монтаже узла;

• • Для горячей и холодной воды монтируются разные коллекторы, в одном устройстве реализовать это невозможно;

• • После установки фильтров и редуктора давления узел подсоединяется к водопроводной системе;

• • К комплекту прилагается запорная труба, которая может быть регуляционной или отсекающей;

• • При отоплении больших площадей обязательна установка вспомогательного насоса, который будет поставлять теплоноситель в систему под нужным давлением.

Посмотрите короткое видео, как сделать оптимальный коллектор для теплого пола и прилично сэкономить на этом (9 минут)

Начинать работы по монтажу гребенки необходимо только после предварительного составления схемы разводки. Специалисты рекомендуют оставлять свободными несколько отводов коллектора, так как со временем может появиться необходимость в подключении дополнительных узлов. Свободные отводы отсекаются специальными запорными элементами. При соблюдении вышеперечисленных правил, система отопления будет работать корректно на протяжении долгих лет.

Отопительные коллекторы – это очень востребованные и популярные устройства на сегодняшний день. Они имеют целый ряд преимуществ и позволяют экономить на отоплении всех помещений дома. Существуют дорогие и бюджетные варианты коллекторов, а потому поставить такую систему можно даже в случаях, когда средства ограничены.

Покупателю необходимо соблюдать правила выбора системы, а после приобретения – правила монтажа. Тогда устройство прослужит долгие годы, и не будет ломаться и протекать. Большинство современных частных домов отапливается теплыми полами. Коллекторы активно используются не только при организации теплого пола в помещении, но и при монтаже радиаторов и других систем отопления, и в обоих случаях они проявили себя максимально хорошо.

Гребенка удачно скрывается в стене с помощью специального коллекторного шкафа. Таким образом, она не портит существующий интерьер комнаты и не привлекает внимания окружающих. При этом в случае возникновения поломки к ней можно легко подобраться и оперативно устранить проблемный участок.

Насосы к коллекторам тоже можно подобрать разные. Это необходимо учитывать при покупке самих гребенок, и не стоит забывать о диаметре труб, которые будут использоваться для теплых полов. Размер сечения должен подходить под сечение отводов коллектора. Если не уверенности в собственных силах, то лучше доверить процесс монтажа специалистам.

Таже следует ответственно отнестись с утеплению стен дома. Узнайте подробности в статье: Утепление стен пенополиуретаном – почему он становится популярным
