Как гнуть хомуты для фундамента?

Оглавление статьи:

Как правильно вязать и гнуть арматуру для фундаментов: технология монтажа

Во всех современных фундаментах строительство не обходится без применения арматуры – соединенных между собой металлических прутьев, которые воспринимают растягивающие напряжения при использовании совместно с бетоном. Каркас создает вертикальный и горизонтальный пояса, служит для увеличения прочности конструкции и равномерного распределения нагрузок.

Если арматура будет слабо или неправильно связана она расползется, чем нарушит целостность фундамента. Это повлечет медленное его разрушение. Связать прутья между собой достаточно просто, но как правильно вязать арматуру для фундамента, хорошо знают специалисты узкого профиля. Схема связки каркаса практически одинаковая для всех типов оснований, кроме столбчатого деревянного или металлического, где формируется каркас поверх оголовка сваи с помощью арматуры или балок. Они соединяются с оголовком и свариваются, при этом приходится гнуть прутья или катанку под конкретно заданным углом.

Три метода обвязки арматурного каркаса

Для формирования металлического каркаса основания применяется три метода обвязки:

Сварка. На первый взгляд, сварка – это самый простой и эффективный способ соединить арматуру, но на практике все выглядит иначе. Во время сварочных работ металл нагревается до высоких температур и деформируется, а это частичная потеря жесткости. Также приходится нанимать профессионального сварщика, который знает о свойствах металла, сможет не пережечь его, а это дополнительные финансовые расходы. Также существует риск разрушения места сварки во время работы промышленного вибратора. Возникают сложности, если гнуть металл неподалеку от места сварки.
Соединение с помощью гнутой проволоки или пластиковых хомутов (стяжек). Этот метод популярен среди многих застройщиков, так как соединение можно сделать своими руками в считанные минуты. Если применяется гибкая проволока, то для соединения звеньев нужно использовать специальный инструмент. Пластиковые хомуты надежнее проволоки, но стоят дороже. Схема соединения аналогичная, только тогда приходится гнуть прутья под необходимым углом.
Внахлест. Этот метод подразумевает соединение арматуры внахлест с дальнейшей фиксацией проволокой. Практикуется больше для горизонтальных поясов, сделанных из сетки, а внутри соединения используется вертикальный гладкий прут.

Любой из вышеперечисленных методов можно реализовать своими руками. При этом приходится гнуть металл, что сделать достаточно проблематично, учитывая жесткость арматуры и ее минимальный диаметр для горизонтальных поясов от 12 мм.

Вязание арматуры своими руками

При всем многообразии специализированного строительного инструмента, не все частные застройщики имеют возможность его купить или взять в аренду. Для вязки прутьев не требуется дорогостоящего инструмента, ее к тому же можно сделать своими руками.

Для этого необходимо приобрести стальную вязальную проволоку. Она достаточно гибкая и прочная, имеет диаметр 2—3 мм. Чтобы ее согнуть, придется использовать пассатижи или специально сделанный крючок, который впоследствии закручивается вокруг арматуры и фиксирует ее. Некоторые умельцы выполняющие армирование своими руками иногда используют шуруповёрт, как более простой и легкий способ вязки. Если вязать с помощью проволоки, то для этого потребуется:

отрезать кусок проволоки длиной около 30 см. Можно и больше, если ее не жалко, но концы будут мешать (включая лишние отходы);

затем сложить проволоку пополам, чтобы увеличить жесткость и прочность;

согнуть её по диагонали вокруг арматурного соединения и сделать небольшую петлю;

в петлю установить крючок и равномерно, без лишних усилий, крутить по часовой стрелке, пока не станет тяжело оборачивать, или соединение станет достаточно прочным. Главное, не использовать силу, так как проволоку легко порвать и потом придется все начинать сначала;

концы проволоки отрезать плоскогубцами и выбросить.

В случае армирования столбчатого фундамента арматурный каркас можно согнуть и затем фиксировать на оголовках специальными зажимами. Некоторые производители уже поставляют металлические или деревянные сваи со специальными зажимными скобами и муфтами. В таком случае достаточно выгнуть прут и вставить его в скобу. Скобу зажать и сверху проварить, сделать все это можно своими руками, используя минимум инструмента. В случае применения гладкой арматуры процесс вязки более трудоемкий, так как крюки будут постоянно отгибаться и без подручного специализированного инструмента не обойтись, как и без сторонней помощи.

Вязку арматурного каркаса для плитного монолитного фундамента лучше делать из нескольких поясов. Для горизонтального яруса используются спиральные прутья сечением до 16 мм, а для вертикальных звеньев – гладкая до 10 мм. При установке нижней сетки рекомендуется использовать пластиковые компенсаторы, которые создадут равномерный шаг. Затем при вязании вертикальных прутьев важно не забыть вывести их за пределы фундамента, ввиду того, что с ними соединятся несущие стены.

Использование пластиковых хомутов-стяжек для вязания более дорогой вариант замены проволоки, но хомуты (стяжки) можно найти в любом хозяйстве. Принцип обвязки аналогичен, но пластик для стяжек менее прочный. Поэтому силу при монтаже лучше не применять. Самые популярные хомуты со специальным сердечником на конце стяжки, с их помощью крепятся кабеля и трубы на вертикальные поверхности. Пластик отлично показал себя при вязке своими руками в теплую погоду, в морозы он быстро теряет эластичность и лопается.

Обвязка арматуры для фундамента по всем правилам

Вязать арматуру вполне реально, используя подручные средства. Но стоит отметить, что правильное связывание прутьев между собой не гарантирует соблюдение всех строительных норм и качественного монтажа. Так как схема вязки каркаса зависит от типа фундамента, его размеров, толщины и типа используемого материала. Поэтому нужно учесть несколько ключевых правил:

Если в качестве арматурного каркаса будет использоваться сетка, тогда обвязку нужно делать внахлест.
Учитывая тип и сечение арматуры, необходимо рассчитать длину перепуска в местах соединения.
Гнуть прутья нужно строго под определенным углом и равномерно.
Учитывается марка бетона и условия работы в месте соединения. Минимальная длина перехлеста не менее 25 см.

Если армирование проводится на высоте от 3 метров, тогда без строительных лесов или подмостки не обойтись. Технология обвязки получается более сложная, ввиду существующих правил безопасности при высотных работах. Обвязка проводится в три этапа:

Сначала подготовить арматуру, подвязать к ней стропы.
Поднять на необходимую высоту, выровнять и уложить в пластиковые направляющие.
Связать прутья по любой перечисленной технологии.

Высотные работы нужно проводить только с несколькими рабочими одновременно, обеспечить страховку и контролировать процесс подъема прутьев с дальнейшей их установкой на указанные места. Делать это своими руками без страховки категорически запрещено.

Стоимость обвязки относительно невысокая, так как мастера могут обработать несколько квадратных метров каркаса за час. А при применении специальных вязальных инструментов, еще быстрее. А качество вязки прутьев и соответствие всем строительным нормам они гарантируют, тем более что гнуть прутья будут специальными щипцами.

Разновидности арматурных хомутов для вязки каркасов

При обустройстве арматурных каркасов различных бетонных конструкций используются гнутые элементы — хомуты. Так же называют пластиковые приспособления, которыми связывают между собой продольные и поперечные прутья решетки.

Это гнутые скобо-гибочные изделия из прутьев класса А1 или А3 диаметром от 4 до 40 мм, в основном гладких, реже рифленых. Их применяют для поперечного и вертикального армирования при монтаже стержневых бетонных конструкций — балок, колонн, подколонников, монолитных поясов, ленточных и монолитных фундаментов. Возможные размеры детали — от 15х15 до 40х40 см. В ассортименте производителей около 50 вариантов конфигураций. Если в наличии нет нужной формы, то можно заказать гибку из прямых элементов.

Поперечная арматура соединяет отдельные рабочие стержни, предупреждает появление трещин, не требуется при обустройстве монолитных плит. Диаметр, а также расстояние между ее деталями рассчитывают с учетом поперечной силы, которая будет действовать на готовое ЖБИ. Вертикальное армирование необходимо для соединения соседних рядов каркаса, не требуется при толщине конструкции менее 150 мм.

В частном строительстве обычно гнутые элементы изготавливают своими руками прямо на стройплощадке. Но покупка готовых скобо-гибочных изделий позволяет значительно сократить затраты труда и времени. Детали фабричного производства отличаются точностью размеров, формы, что упрощает их установку, экономит время.

По форме и применению различают три типа металлических хомутов:

1. Открытый. Имеет П-образную форму, длинные стороны завершают небольшие закругления в виде крючков, загнутых внутрь. Устанавливают в арматурных каркасах изгибаемых балок (без кручения). Являются частью монолитных ребристых перекрытий.

2. Закрытый. Имеет вид замкнутого прямоугольника. Наиболее часто применяют при изготовлении стержневых железобетонных конструкций — балок, колонн, подколонников.

3. На кручение. Форма такая же, как у закрытого, но концы прута удлиняют, а затем загибают внахлест на каждую сторону. Длина нахлеста — 15 диаметров стержня. Детали на кручение подбираются при армировании обвязочных (крайних) балок, на которые опираются перекрытия разных пролетов, и других элементов при вероятности образования крутящего момента. Это происходит, когда на две стороны балки воздействует сила тяжести разной величины.

Сферы использования стальных хомутов:

производство железобетонных изделий различных конфигураций;
ЖБ конструкции — углы фундаментов или стен, места соединения балок с перекрытиями, стен с перекрытиями, свай с ростверком свайного основания здания;
армирование кладки из камня;
монолитное строительство;
изготовление ворот, ограждений, сеток, клеток, теплиц;
частное строительство, в том числе жилых или дачных домов.

Стальные хомуты своими руками

При отсутствии возможности купить готовые можно сделать их из обычных прямых прутьев. Для этого в пень или землю вбивают три штыря. Два из них устанавливают на одной линии, третий смещают на толщину стержня, который нужно согнуть. Прут помещают в зазор между штырями и сгибают.

Метод пригоден лишь для очень небольшого объема работ. Композитную арматуру в домашних условиях гнуть вообще невозможно. После сгибания она пружинит — возвращается в исходное положение.

Пластмассовые хомуты для вязки каркасов

Каркас из металлических или композитных прутьев небольшой толщины (до 18 мм) вяжут с помощью пластиковых стяжек. Это узкая лента из пластмассы, покрытая поперечными насечками, имеющая храповый язычок для фиксации нужного размера петли. Этот тип замка обеспечивает одновременно подвижное и надежное крепление, помогает создать жесткие конструкции.

Пластмассовые стяжки являются заменой обычной вязальной металлической проволоки для армирования. Их преимущество — отсутствие возможности появления коррозии (ржавчины). Вязать арматуру пластиковыми хомутами проще и быстрее, так как не требуется использование специального крючка или других приспособлений.

Дополнительные варианты применения креплений из пластмассы (помимо армирования):

для композитных гибких связей — приспособлений для соединения внутренних стен с облицовочными (например, газобетонных с кирпичными);
фиксация или маркировка кабеля.

Пластиковые стяжки выпускают нескольких размеров. Каждый предназначен для применения с арматурой определенной толщины. Продаются упаковками по 100 штук.

Размеры пластиковых хомутов (стяжек):

Длина, мм	Диаметр, мм	Совместимость с прутьями диаметром, мм
100	3	4 — 6
150	3	10
200	3	12 — 14
250	4	14 — 18

Те же функции, что и пластиковые стяжки, при использовании композитной арматуры могут выполнять специальные пластмассовые фиксаторы-скрепки (скобы). Хомуты и скобы для каркасов позволяют создать надежную трехмерную конструкцию.

Как правильно согнуть арматуру в домашних условиях для фундамента и других конструкций из железобетона

При производстве металлоконструкций и проведении строительных работ используется арматура различных диаметров. Кроме прямолинейных прутьев всегда востребованы изделия других конфигураций, которые можно получить, только в процессе гибки. От того, чем и как гнуть арматуру своими руками в домашних условиях либо заводских, зависит надежность армирующего каркаса и прочность будущей бетонной конструкции.

Где востребована гнутая арматура

Монолитные конструкции из бетона склонны к разрушениям от изгиба, растяжения, сейсмической активности, атмосферного воздействия и других неблагоприятных факторов. Для усиления их прочности применяют объемные армирующие каркасы из арматуры, которые помещаются в тело бетона. Получаемый из стальных прутьев и бетона строительный материал известен как железобетон.

С помощью гнутой арматуры проводят значительное усиление на углах и торцах отдельных изделий или сооружения в целом. Она также используется для упрочнения мест сопряжения балки со стеной, сваи либо колонны с фундаментом, и при других сочетаниях ответственных конструктивных элементов постройки. Важна и декоративная роль фигурных элементов из согнутых металлических прутьев при изготовлении решеток, секций заборов и ограждений, ворот и дверей.

Начинающим строителям и застройщикам необходимо помнить о недопустимости угловых примыканий участков фундаментного каркаса в виде перекрестия прямых прутьев арматуры. Такая конструкция получается ослабленной, она может стать причиной появления трещин на бетоне в будущем. Прочная угловая связка получается только с применением гнутой арматуры.

Запомните! При монтаже гнутых элементов на углах, в процессе армирования ленточного фундамента придерживаются правила: минимальный нахлест арматуры, прямолинейной и согнутой, по обе стороны углового стыка – не менее 0,8 м.
Как Выбрать Искусственную Траву для Футбольных Полей: Полный Гид по Выбору
Как выбрать откатные ворота
Как выбрать принтер МФУ: руководство для потребителей

Общие правила гибки прутка

Для выполнения определенных задач применяются гнутые изделия разнообразной формы: Г и П-образные элементы для армирования плит перекрытий и стен, хомуты для армирования колонн и балок, петли, “эски” и прочие конфигурации. Но правила получения всех этих элементов общие. Перечислим и охарактеризуем их:

Для сильно нагруженных конструкций выполняется исключительно холодная деформационная гибка стальной арматуры. При этом методе металл сохраняет первоначальную прочность и свойства.
При изготовлении неответственных конструкций и декоративных элементов допускается горячая гибка – с предварительным прогревом прутков в месте сгиба примерно до 800 °С. Готовая деталь должна остывать на воздухе естественным способом, потому что при отпуске в воде металл меняет структуру (становится закаленным) и приобретает нежелательную хрупкость.
Не допускается подпиливание или подрезка в месте будущего сгиба для облегчения работы и получения острых углов. Долговечность и надежность изделий из арматуры с нарушенной целостностью снижается в разы.
Процесс сгибания желательно выполнять одним плавным движением с применением постоянного усилия.
Радиус загиба арматуры имеет значение для сохранения прочности готовой детали, отсутствия трещин и переломов материала. Нормативной отраслевой документацией определяется минимально допустимый радиус загиба арматурных стержней. На его величину влияет класс арматуры, диаметр рабочих заготовок, вид профиля (гладкий, периодический). Оптимальным радиусом считаются значения в пределах 2-4-кратного увеличения диаметра сгибаемого стержня. Исполнение меньшего радиуса требует приложения больших усилий, при значительном превышении оптимального радиуса согнутое изделие лишается необходимой упругости.

Классификация оборудования для гибки стержней арматуры

Применяемые станки делятся на ручные и автоматизированные. Первая группа не отличается сложностью, расширенным функционалом, высокой стоимостью. Это оборудование часто является мобильным. Его работу контролирует ответственный рабочий-оператор.

Автоматизированные устройства востребованы при серийном производстве однотипных изделий, которые также могут сгибаться пакетами из нескольких заготовок. На таком оборудовании работают с прутками любой толщины, которая определяется мощностью станка. Значительную мощность имеют аппараты с пневмо- и гидроприводом.

Следующее деление – на мобильные и стационарные модели. Тяжелые и габаритные станки применяются в цеховых условиях. Облегченные мобильные механизмы легко транспортируются к месту выполнения строительных работ. Они компактные, могут работать от передвижного (переносного) генератора. Однако, не могут работать со стержнями большого диаметра и обеспечивать высокую точность размеров готовых изделий.

Все перечисленные виды станков относятся к механическому оборудованию. Другая группа специальных приспособлений подразумевает работу с приложением физических усилий исполнителя – это ручные прутогибы. На видео ниже примеры заводских ручных приспособлений для гнутья арматуры.

Единый принцип гибки на любом оборудовании

Вне зависимости от характеристик и конструктивного исполнения, все приспособления для сгибания металлических стержней работают по общему принципу. Центральный и опорный ролики на станине служат для фиксации арматурного прутка. Третьим – гибочным роликом – воздействуют на прямолинейную заготовку с целью изгиба в нужную сторону и на определенный угол.

При выполнении рабочей операции опорный (неподвижный) ролик служит упором для заготовки и ограничивает участок ее изгиба без деформации остальной прямолинейной части. Специальные сменяемые насадки центрального ролика формируют нужный радиус загиба. Гибочный ролик или палец при работе перемещается снаружи формируемого изгиба, прижимая арматурный пруток к насадке центрального ролика. В механических станках фиксирующий – опорный – ролик расположен на раме. Остальные закреплены на поворотном круге, который насажен на вертикальный вал с подключенным приводом.

Преимущества ручных устройств для гнутья арматуры

Для разовых или постоянных строительных работ небольшого объема всегда будут востребованы приспособления для выполнения гибки своими руками. Эти несложные устройства значительно облегчат работу, сэкономят время мастеров-застройщиков и небольших бригад. Ассортимент промышленных образцов позволяет выбрать оптимальный инструмент для своих запросов, который станет надежным помощником при гибки арматуры.

Перечень достоинств ручных устройств для гибки стальных прутов:

Мобильность, небольшой вес.
Простота монтажа на любую рабочую поверхность или верстак.
Возможность работы со стержнями диаметром до 16 мм круглого или квадратного профиля.
Ценовая доступность.
Легкая настройка, возможность самостоятельного изготовления или приобретения дополнительной оснастки.
Не требуется подвод электропитания к рабочей площадке.
Приспособление делается, при желании, своими руками. Это может быть прутогиб для какой-то простой операции или сложное многофункциональное устройство. Образцов с чертежами от практикующих мастеров в сети достаточно.

Приведенные плюсы перевешивают очевидные недостатки – малую производительность и необходимость приложения значительных физических усилий во время работы с прутогибами.

Способы гнутья арматуры в домашних условиях

На видео ниже приведен пример как можно согнуть арматуру для фундамента в домашних условиях без трубогиба. Единственный минус этого способа, это не соблюдение радиуса загиба, что может привести к повреждению структуры стали в месте загиба, тем самым уменьшив её прочностные характеристики. Данный способ лучше подойдет для загиба арматуры, которая выполняет конструктивную функцию в каркасе.

Ещё одни интересный способ как загнуть арматуру под прямым углом в домашних условиях без специальных приспособлений с помощью досок. Как и в варианте выше нет уверенности в правильном радиусе загиба, но способ имеет место быть, подойдет для тех кто не хочет “заморачиватся” с изготовлением ручного станка. Правда загнуть хомуты данным способом не получится.

Допускаемые ошибки

Задача любого исполнителя – получить качественное изделие, сберечь здоровье и не повредить применяемое оборудование. Чтобы этого добиться, нужно избегать типичных ошибок при гибке арматуры:

Отсутствие у работника необходимых защитных средств.
Несоответствие мощности станка и диаметра заготовки. Слабое оборудование выходит из строя при работе с мощной арматурой. А при сгибании тонких стержней на слишком мощном аппарате ухудшаются характеристики металла в месте сильного воздействия.
Резкие рабочие движения и рывки становятся причиной микротрещин материала заготовки.
Выполнение гибки подручными, но неподходящими инструментами.
Ненадежная фиксация заготовки в самодельных приспособлениях – причина снижения точности изделий и повышения травматизма.

Гибка арматуры может выполняться на станках, с помощью промышленных или самодельных приспособлений. В любом случае главным остается соблюдение технологических норм и правил данной операции. Если не было нарушений, металл арматуры сохраняет свою структуру и заявленные производителем механические характеристики. Из таких элементов получаются надежные и долговечные объемные каркасы для армирования бетона.

Конструирование железобетона – хомуты и хомуты на кручение

Архив рассылки «Непрошеные советы» для начинающих проектировщиков. Выпуск № 11.

В очередном выпуске Непрошеных советов я хочу начать разговор о хомутах, шпильках, поддерживающих каркасах и прочих изделиях из гладкой арматуры. Думаю, что эта тема охватит несколько выпусков – настолько она обширна.

Наилучшим учебником для начинающих заслуженно является «Руководство по конструированию железобетонных конструкций», изданное в Москве в далеком 1978 году (признаюсь, до моего рождения). Хуже за эти годы оно не стало, и все также просто и ясно объясняет, где какую арматуру применять. Картинки для сегодняшней рассылки я взяла именно из этого руководства.

Гладкая арматура (класс А240С по ДСТУ 3760 или АI по ГОСТ 5781) играет незаменимую роль в конструировании. По результатам расчета мы подбираем из гладкой арматуры поперечное армирование – в виде плоских сварных каркасов, но все чаще – в виде вязаных хомутов. Но помимо этого в тени остаются многие конструктивные требования, соблюдать которые проектировщик обязан. Правильно посчитанный, но законструированный с ошибками объект может стать аварийным.

Хомуты

Во всех стержневых элементах (балки, колонны, подколонники фундаментов, монолитные пояса) может использоваться поперечная арматура в виде вязаных хомутов.

Поперечная арматура работает против трещин. При расчете любого элемента определяется поперечная сила – вот она и воздействует на элемент так, что могут возникнуть поперечные или наклонные трещины. В зависимости от величины этой силы определяется требуемый диаметр и шаг поперечной арматуры. Но даже если сила слишком мала, хомуты все равно устанавливаются, но с максимально допустимым нормами конструирования шагом. Есть правило при армировании любого элемента: в местах установки продольной арматуры обязательна установка поперечной. Проще говоря, арматурные стержни всегда должны располагаться в виде сетки, а в местах пересечения строители свяжут перпендикулярные пруты вязальной проволокой – именно так достигается создание надежного, рабочего вязаного каркаса арматуры.

На рисунке выше изображено три разных хомута. Каждый из них важен в своем конкретном случае.

Начну с конца. На третьем рисунке изображен открытый хомут. Такие хомуты устанавливаются в изгибаемых балках (без кручения), являющихся частью монолитного ребристого перекрытия.

Второй хомут – закрытый. Это наиболее часто встречающийся хомут, используемый в любых стержневых элементах – балках, колоннах, подколонниках и т.д.

Первый хомут предназначен для работы на кручение, о нем я хочу поговорить подробнее. Его концы не просто обвязываются «узелком» вокруг углового стержня – они перенахлестываются на 30 диаметров (при диаметре хомута 8 мм величина перенахлеста 30х8=240 мм). Таким способом обеспечивается целостность хомута в любом его сечении, и при кручении балки (чаще всего такие хомуты устанавливаются именно в балках) он защитит ее от разрушения.

Часто хомуты на кручение игнорируют или вообще не знают о необходимости их использования. Запомните, всегда нужно устанавливать хомуты на кручение в крайних (или обвязочных) балках. Всегда нужно устанавливать хомуты на кручения в балках, на которые с двух сторон опираются перекрытия разных пролетов. Всегда нужно устанавливать хомуты на кручение в балках, на которые с двух сторон опираются перекрытия с разной нагрузкой. Все эти случаи объединяет одно: на балку с одной ее стороны воздействует нагрузка, вызывающая в ней крутящий момент. Особенно он усиливается у опоры балки. Бывают, конечно, случаи, когда крутящий момент слаб, и сечение бетона справляется с ним без хомутов, но эти случаи нужно выявлять расчетом.

Хочу обратить Ваше внимание еще на один момент, который я находила в справке расчетного комплекса Лира, но не находила в другой литературе. Если Вы не считаете в Лире, эта информация все равно пригодится – даже при расчете поперечной арматуры вручную. Возможно, она сложная, может, я не очень доходчиво объясняю, но я настоятельно прошу разобраться с ней, чтобы понимать суть армирования на кручение. Итак, цитирую справку Лиры:

«Результаты подбора арматуры для стержней заносятся в три строки:

СТРОКА 1 — полная арматура, подобранная по I и II группам предельных состояний; от кручения;

СТРОКА 2 – арматура, подобранная по I группе предельных состояний;

СТРОКА 3 — арматура обусловленная кручением (отмечена знаком ‘*’ ).

* Поперечная арматура от кручения – площадь сечения замкнутого внешнего хомута .»

Решайте сами, как быть с этой информацией – я ей просто поделилась и попытаюсь объяснить на примере, в чем суть такого ограничения. Судя из фразы под звездочкой, при возникновении кручения мы должны установить в балке замкнутые внешние хомуты (охватывающие балку по периметру сечения), площадь сечения которых равна требуемой площади арматуры на кручение.

Разберем на примере, чтобы в итоге стало понятно, что я хочу донести.

Итак, в результатах расчета поперечной арматуры есть две графы: полная и кручение. Кроме того, есть результаты для вертикальной арматуры ASW1 и для горизонтальной арматуры ASW2.

Допустим, возле опоры арматура в балке сечением 400х400 мм следующая: вертикальная ASW1 = 12 см2/м, в том числе на кручение – 5,5 см2/м; горизонтальная ASW2 = 5,5 см2/м, в том числе на кручение – 5,5 см2/м. Что это значит? Сначала разберемся с полной арматурой. В такой широкой балке мы должны поставить четырехсрезный хомут: то есть два хомута – в сумме дающих четыре стержня в одном сечении балки. На рисунке дано три варианта: первый и второй – для случаев без кручения; третий – с хомутами, рассчитанными на кручение.

Если у нас требуется поперечной арматуры 12 см 2 /м, то принимая шаг арматуры 150 мм (семь пар хомутов на метр балки), мы получим 12/7= в сечении. Так как у нас четырехсрезный хомут, то окончательно диаметр стержня подбираем, деля нужную площадь на количество стержней: 1,72/4= 0,43 см 2 – то есть, на первый взгляд, нам подходит стержень диаметром 8 мм (площадь сечения стержня 0,503 см 2 ). Но вернемся к хомутам на кручение, при шаге 150 мм площадь хомута в сечении требуется 5,5/7=0,785 см 2 . Именно площадь хомута! Мы не должны при этом делить полученную в расчете арматуру на четыре или даже на два. И это значит, что стержня диаметром 8 мм в хомутах нам не достаточно – нужен стержень диаметром 10 мм (замкнутый внешний хомут). Что же делать? Ставить два хомута из десятки – это и перерасход, и несоблюдение требования о замкнутом внешнем хомуте.

Я предлагаю в таком случае следующее решение (оно совсем не ново, и не мной придумано): установить один замкнутый внешний хомут на кручение из десятки (площадь 0,785 см 2 ) плюс один незамкнутый хомут посередине из шестерки (площадь 0,283 см 2 ). Проверим, удовлетворяется ли для такого варианта полная площадь сечения рабочей арматуры: 0,785*2+0,283*2=2,136 см 2 > 1,72 см 2 – условие выполнено. На кручение – тоже все обеспечено десяткой.

Теперь постараюсь объяснить, почему не достаточно было бы поставить двух хомутов из восьмерки на кручение, а нужно было ставить одну замкнутую внешнюю десятку. Почему при расчете изгибаемого элемента в расчет идут все 4 поперечных стержня, попадающих в срез балки, а при расчете на изгиб с кручением нужно брать диаметр наружного замкнутого хомута. В «Пособии по проектированию жбк к СНиП 2.03.01-84» приведены расчеты поперечной арматуры балок, работающих как на изгиб, так и на изгиб с кручением. Так вот, если посмотреть расчет поперечной арматуры в изгибаемых балках (см. формулу 55 и чертеж 13), то поперечная арматура Аsw, участвующая в расчете равна сумме площадей всех поперечных стержней в сечении. А для расчета балки на изгиб с кручением (см. формулу 169), Аsw1 – это уже площадь сечения одного поперечного стержня. Потому что при кручении в работу включается лишь стержень, расположенный у растянутой наружной грани, в то время как при чистом изгибе работают все поперечные стержни сечения.

Надеюсь, я прояснила для Вас ситуацию с поперечной арматурой, особенно – с хомутами, работающими на кручение. В следующем выпуске я продолжу разговор о гладкой арматуре и напишу о требованиях к армированию балок и колонн.

Своими руками — Как сделать самому

Как сделать что-то самому, своими руками — сайт домашнего мастера

Гнем режем и вяжем арматуру своими руками

Работаем с арматурой и проволокой

Прежде чем приступить к заливке бетона при изготовлении фундамента, будь то лента, плита или ростверк, надо изготовить арматурный каркас. Новичку пригодятся несколько советов, которые помогут упростить работу на этом ответственном этапе.

Арматура в фундаменте не позволяет бетону разрушиться и принимает на себя основную нагрузку при изгибе или растяжении. Поэтому, прежде чем в опалубку заливать бетон, внутрь устанавливают арматурный каркас. При его изготовлении для соединения стержней арматуры между собой используют сварку или связывают их проволокой.

Некачественная сварка может привести к снижению прочности арматурного каркаса, и под нагрузкой соединение может треснуть. В этом случае предпочтительнее скреплять арматурный каркас вязальной проволокой.

Непрофессионалу такую работу приходится выполнять нечасто, поэтому тратиться на дорогостоящий специализированный инструмент не имеет смысла – всегда можно обойтись минимальным набором инструмента, который есть в дачном хозяйстве. А если самостоятельно изготовить ряд простых приспособлений, то этот процесс можно значительно облегчить и ускорить.

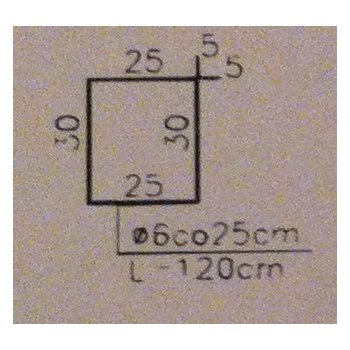

Изготавливаем хомуты

Наиболее распространённый способ вязки арматурного каркаса при изготовлении ленточных фундаментов, колонн, балок и ригелей – использование хомутов, позволяющих предохранить арматуру от смещения при укладке бетона. Шаг установки хомутов – 30-50 см, так что их понадобится немало. При этом они должны быть одинаковыми по форме и размерам.

Проволоку сначала надо разрезать на куски, равные по длине периметру хомута плюс 10 см. Если проволока свёрнута в бухте, то удобно сделать полукруглый шаблон по форме бухты из первого отрезка и нарезать остальные куски проволоки, не разматывая её. Полученные изогнутые куски проволоки нужно выправить молотком на деревянном бруске.

Гнём и режем арматуру своими руками

При изготовлении арматурных каркасов часто возникает потребность согнуть арматуру под тупым углом (например, при изготовлении ленточного фундамента под эркер) и под углом 90° (стандартный крюк для анкеровки арматуры). Некоторые “Строители- используют для гибки арматуры сварку, нагрев автогеном или надрез болгаркой 8 месте сгиба. Это категорически недопустимо!

Существуют нормативные документы, регламентирующие радиус изгиба арматурных прутков, но строго соблюдать их в дачном строительстве не очень получается. Создавать более-менее постоянный радиус изгиба можно, если использовать в качестве оправки отрезок водопроводной трубы, прикреплённый к неподвижному основанию.

Связываем прутья арматуры своими руками

Диаметр вязальной проволоки, используемой для вязки арматуры, зависит от диаметра прутьев. Как правило, для вязки применяют проволоку 0 1,2-1,4 мм. Прутья толщиной 8-14 мм очень удобно вязать проволокой 0 1,2 мм, а для более толстой арматуры проще применить и более толстую проволоку, хотя конкретных ограничений нет.

Расход проволоки можно примерно рассчитать, исходя из условия, что длина одного вязального проволочного элемента – 0,3-0,5 м (в зависимости от диаметра арматуры). Как правило, его определяют опытным путём.

Проволоку легко резать ножницами по металлу или кусачками. Перед началом работы следует нарезать достаточное количество отрезков проволоки.

Для вязки арматуры можно использовать шуруповёрт, зажав в его патроне насадку в виде крючка, которую легко сделать самому.

Вязка и резка арматуры своими руками – мастер класс

1. Для изготовления кондуктора для гибки хомутов понадобилось 5 саморезов 0 6 мм с широкой шляпкой и кусок деревянного бруса сечением 100 * 100 мм.

2. Крайние саморезы задают длинную сторону хомута. Проволоку 0 6 мм легко резать небольшими болторезными ножницами.

3. Правый и средний саморезы отвечают за формирование короткой стороны хомута. При использовании для изготовления хомутов проволоки 0 6 мм её можно гнуть вручную.

4. Нехитрое приспособление позволяет значительно сэкономить время и изготовить хомуты одинакового размера и в нужном количестве.

5. Арматуру обезжиривают, очищают от краски, масла, отслаивающейся ржавчины и грязи. Неотслаивающаяся ржавчина на арматуре допустима: она, по мнению специалистов, увеличивает силу сцепления с бетоном.

6. Две стальные трубы, надетые на прут, позволяют аккуратно и без особых усилий согнуть прут диаметром до 14 мм…

7. Получить более плавный радиус изгиба можно, меняя диаметр второй трубы.

8. Если в хозяйстве нет болторезов, способных в одно мгновение перекусить закалённую арматуру нужного диаметра, то отрезать прутья необходимой длины поможет болгарка с отрезным диском по металлу.

9. …и на угол 90° без использования специальных дорогих станков и приспособлений.

10. В качестве вязальной проволоки применяют низкоуглеродистую отожжённую сталь. После термической обработки она становиться более гибкой. Вязальная проволока практически не тянется, что придаёт узлу дополнительную прочность.
